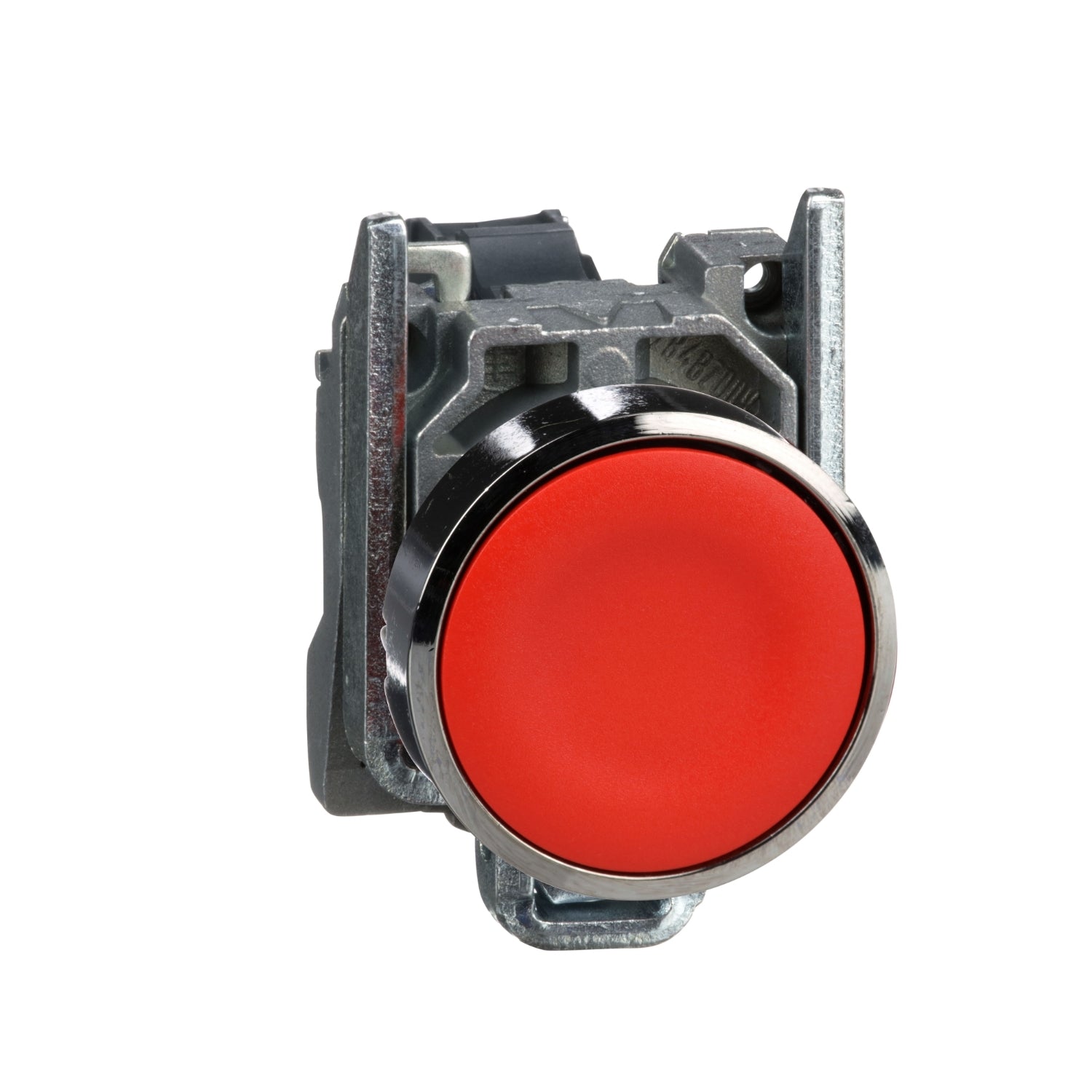

XB4BA42 - Pulsadores rasante Harmony XB4 - nc rojo Schneider
XB4BA42 - Pulsadores rasante Harmony XB4 - nc rojo Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de XB4BA42
La referencia XB4BA42 Schneider es un pulsador rasante normalmente cerrado de color rojo perteneciente a la gama Harmony XB4. La referencia XB4BA42 funciona con un mecanismo de impulso y retorno por resorte e incorpora un bisel metálico que aporta robustez y fiabilidad al conjunto. La referencia XB4BA42 se instala en orificios estándar de Ø 22 mm y se conecta fácilmente a los circuitos de control mediante bornes de tornillo convencionales. Gracias a su color rojo y a su señalización clara, la referencia XB4BA42 permite identificar rápidamente funciones críticas dentro del sistema de control. Este pulsador ofrece protección IP66, IP67, IP69 e IP69K, lo que convierte a la referencia XB4BA42 en una solución adecuada para aplicaciones industriales exigentes.
Especificaciones Principales de XB4BA42
Harmony XB4
XB4
Pulsador
Metal cromado plateado
Zamak
22,5 mm
1
Circular
Retorno por muelle
Rojo Rasante, Sin marcado
Estándar
1 NC
Ruptura lenta
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, 1 x 0,22-2 x 2,5 mm² sin terminal acorde a IEC 60947-1
Otras Especificaciones de XB4BA42
47 mm
30 mm
52 mm
(21-22)NC
0,08 kg
7000000 Pa en 55 °C, distancia: 0,1 m
Contactos estándar
Con acorde a IEC 60947-5-1 anexo K
1,5 mm - tipo de cable: NC estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
3,5 N NC estado eléctrico cambiante
10000000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio acorde a IEC 60947-5-4
Producto completo
TH
-40…70 °C
-40…70 °C
Clase I acorde a IEC 60536
IP66 conforme a IEC 60529 || IP67 || JIS C8201-1 || IP69K
NEMA 13 || NEMA 4X
IK06 acorde a IEC 50102
IEC 60947-5-5 || UL 508 || CSA C22.2 No 14 || IEC 60947-5-4 || IEC 60947-1 || JIS C8201-5-1 || IEC 60947-5-1 || JIS C8201-1
CSA || LROS (Lloyds Register of Shipping) || BV || Registrado por UL || DNV
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
