Descripción de XB4BA61

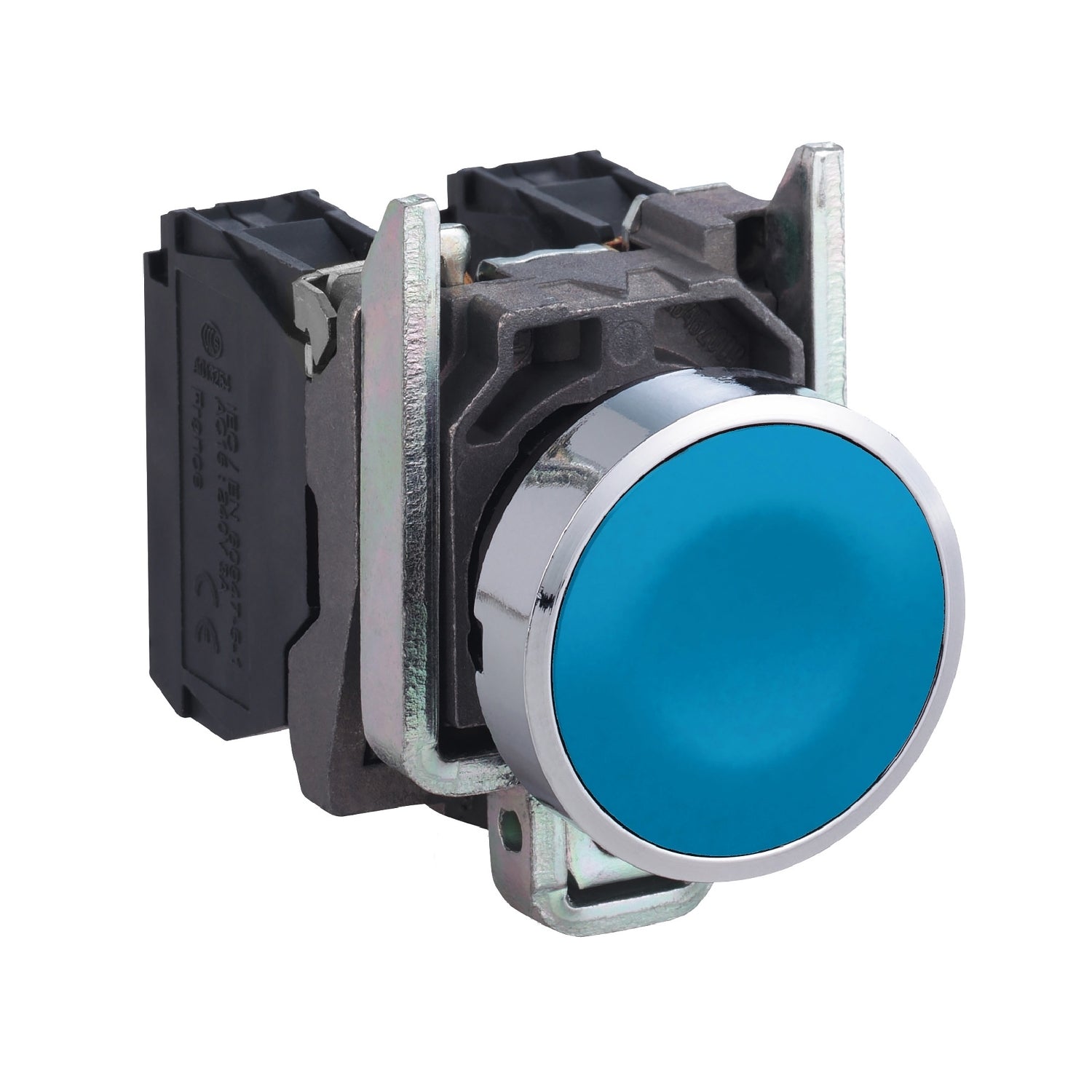

La referencia XB4BA61 Schneider es un pulsador rasante normalmente abierto de color azul integrado en la gama Harmony XB4. La referencia XB4BA61 utiliza un mecanismo de impulso con retorno por resorte y cuenta con una cubierta metálica que aporta resistencia y fiabilidad al conjunto. La referencia XB4BA61 se instala fácilmente en taladros estándar de Ø 22 mm y se conecta a los circuitos de control mediante bornes de tornillo convencionales. Gracias a la claridad de su color azul y a su marcado visible, la referencia XB4BA61 minimiza errores durante la instalación y el mantenimiento. Este pulsador dispone de grados de protección IP66, IP67, IP69 e IP69K, lo que convierte a la referencia XB4BA61 en una solución adecuada para aplicaciones industriales exigentes.
Especificaciones Principales de XB4BA61
Harmony XB4
XB4
Pulsador
Metal cromado plateado
Zamak
22,5 mm
1
Circular
Retorno por muelle
Azul Rasante, Sin marcado
Estándar
1 NA
Ruptura lenta
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, 1 x 0,22-2 x 2,5 mm² sin terminal acorde a IEC 60947-1
Otras Especificaciones de XB4BA61
47 mm
30 mm
52 mm
(13-14)NO
0,08 kg
7000000 Pa en 55 °C, distancia: 0,1 m
Contactos estándar
Sin
2,6 mm - tipo de cable: NA estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
3,8 N NA estado eléctrico cambiante
10000000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio acorde a IEC 60947-5-4
Producto completo
TH
-40…70 °C
-40…70 °C
Clase I acorde a IEC 60536
IP66 conforme a IEC 60529 || IP67 || JIS C8201-1 || IP69K
NEMA 13 || NEMA 4X
IK06 acorde a IEC 50102
JIS C8201-5-1 || IEC 60947-5-1 || IEC 60947-1 || UL 508 || IEC 60947-5-4 || IEC 60947-5-5 || CSA C22.2 No 14 || JIS C8201-1
CSA || LROS (Lloyds Register of Shipping) || BV || Registrado por UL || DNV
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
