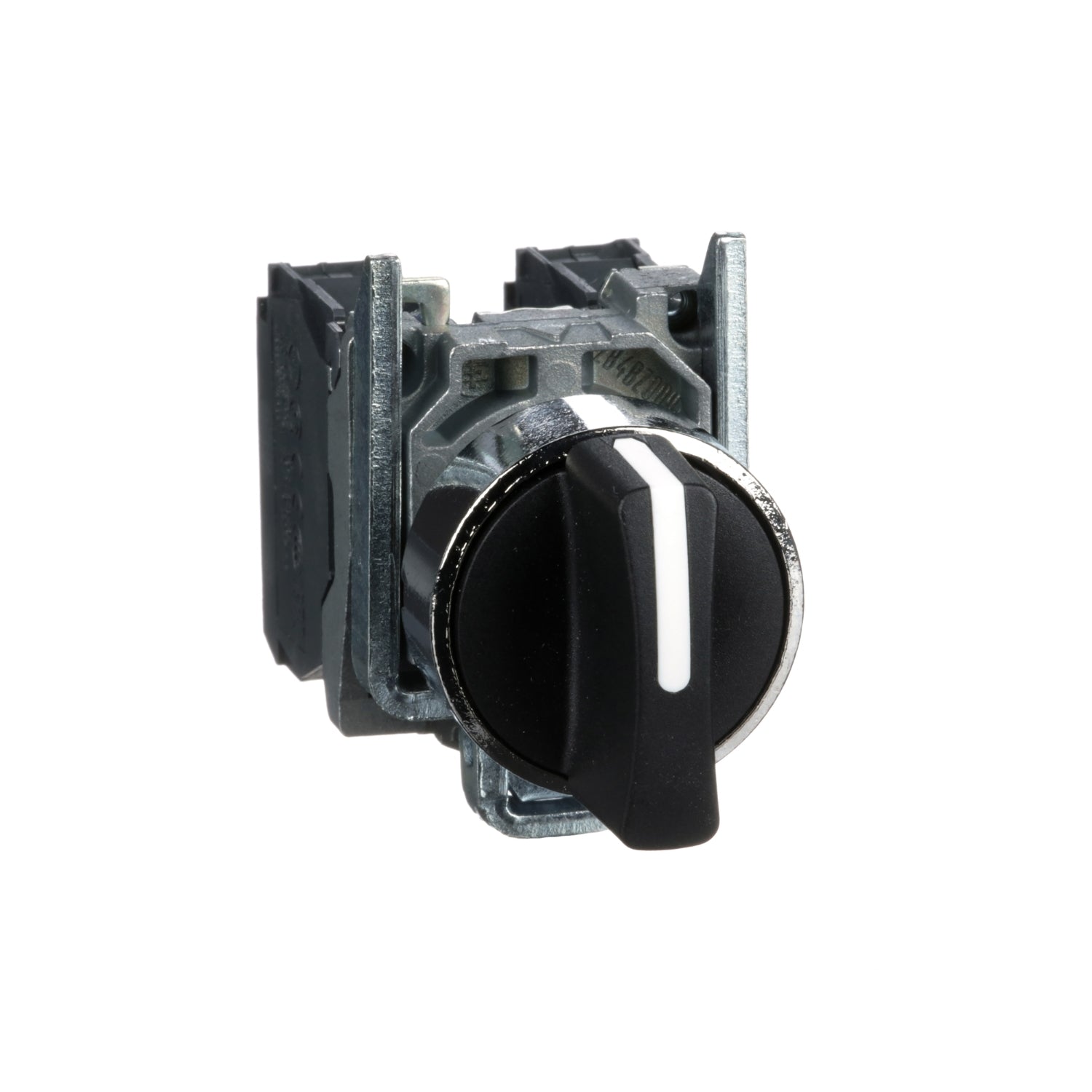

XB4BD53 - Selector 3 posiciones Harmony XB4 Schneider
XB4BD53 - Selector 3 posiciones Harmony XB4 Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de XB4BD53
La referencia XB4BD53 Schneider es un selector de 3 posiciones con retorno al centro por resorte perteneciente a la gama Harmony XB4. La referencia XB4BD53 incorpora un mecanismo de centrado automático y un bisel metálico que aporta fiabilidad en aplicaciones de control industrial. La referencia XB4BD53 está diseñada para montaje en taladros estándar de Ø 22 mm y se conecta a los circuitos de control mediante bornes de tornillo. Gracias a su retorno al centro, la referencia XB4BD53 es adecuada para funciones de mando momentáneo en distintos modos de funcionamiento. Este selector cuenta con grados de protección IP66, IP67, IP69 e IP69K, lo que convierte a la referencia XB4BD53 en una solución robusta para entornos exigentes.
Especificaciones Principales de XB4BD53
Harmony XB4
Selector
XB4
Metal cromado plateado
Zamak
22,5 mm
1
Estándar
Circular
Al centro Retorno por muelle
Negro maneta estándar
3 posiciones de +/- 45°
2 NA
Ruptura lenta
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
Otras Especificaciones de XB4BD53
47 mm
30 mm
68 mm
(13-14)NO || (23-24)NO
0,105 kg
7000000 Pa en 55 °C, distancia: 0,1 m
Contactos estándar
Sin
0,14 N.m NA estado eléctrico cambiante
1000000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN 60947-5-1 anexo C
λ < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio acorde a IEC 60947-5-4
Producto completo
TH
-40…70 °C
-40…70 °C
Clase I acorde a IEC 60536
JIS C8201-1 || IP69K || IP67 conforme a IEC 60529
NEMA 13 || NEMA 4X
IEC 60947-5-5 || UL 508 || IEC 60947-5-1 || CSA C22.2 No 14 || JIS C8201-5-1 || IEC 60947-1 || IEC 60947-5-4 || JIS C8201-1
BV || UL || CSA || DNV || LROS (Lloyds Register of Shipping)
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
