Descripción de XB4BK123B5

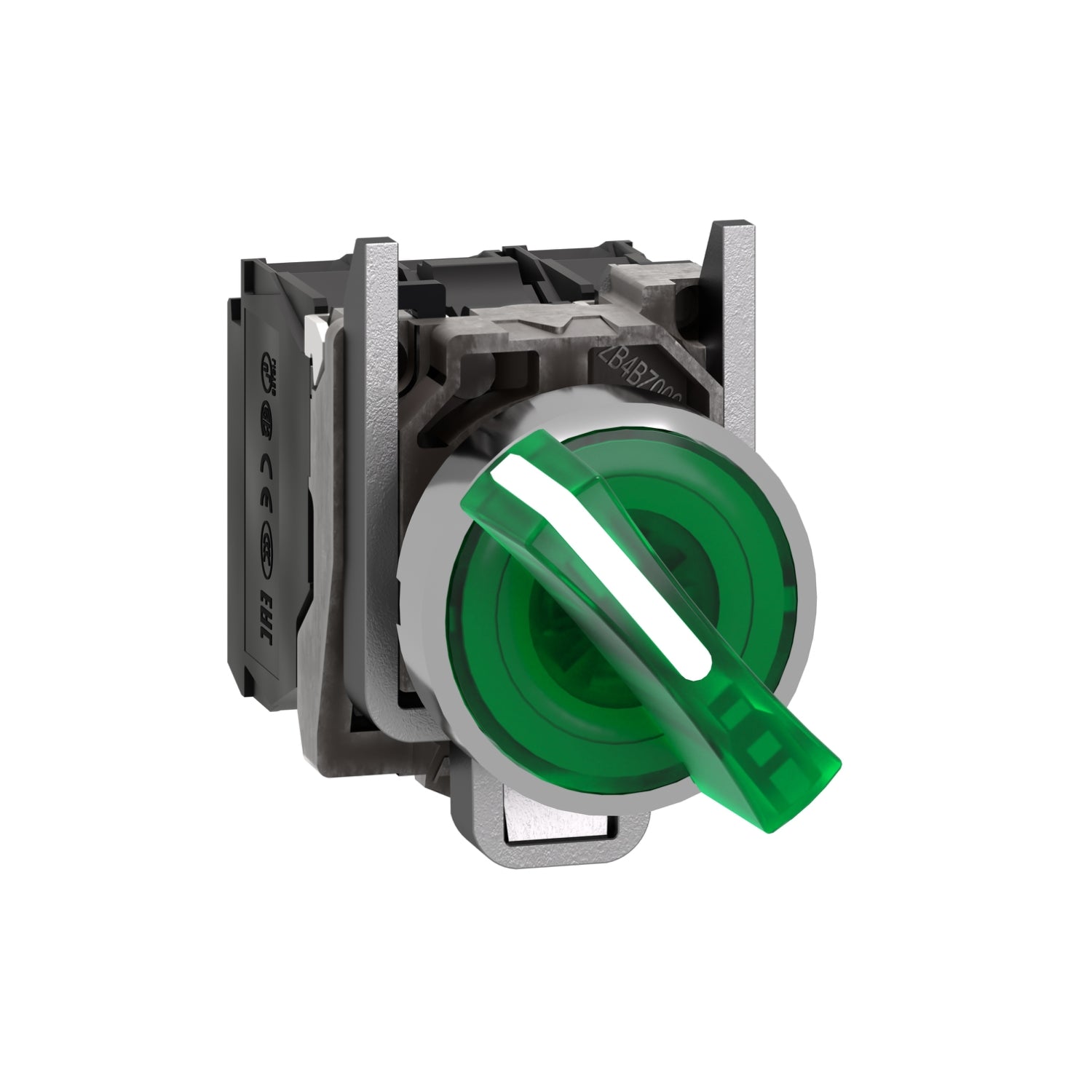

La referencia XB4BK123B5 Schneider es un selector luminoso de 2 posiciones con contactos NA y NC y LED integrado de 24 V perteneciente a la gama Harmony XB4. La referencia XB4BK123B5 funciona con un mecanismo de posición fija y dispone de un bisel metálico que asegura una alta durabilidad. La referencia XB4BK123B5 se monta en orificios estándar de Ø 22 mm y se conecta a los circuitos de control mediante bornes de tornillo simples. Gracias a su iluminación verde integrada, la referencia XB4BK123B5 proporciona una indicación visual clara del estado de funcionamiento incluso en entornos con poca luz. Este selector luminoso ofrece protección IP66, IP67, IP69 e IP69K, lo que hace que la referencia XB4BK123B5 sea idónea para aplicaciones industriales severas.
Especificaciones Principales de XB4BK123B5
Harmony XB4
Selector luminoso
XB4
Metal cromado plateado
Zamak
Estándar
22,5 mm
1
Circular
Fijas
Verde maneta estándar
2 posiciones de 90°
1 NA + 1 NC
Ruptura lenta
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
Universal LED
LED integrado
24 V AC/DC en 50/60 Hz
Otras Especificaciones de XB4BK123B5
47 mm
30 mm
68 mm
(13-14)NO || (21-22)NC
0,111 kg
7000000 Pa en 55 °C, distancia: 0,1 m
Contactos estándar
Con acorde a IEC 60947-5-1 anexo K
0,14 N.m NA estado eléctrico cambiante
1000000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN 60947-5-1 anexo C
λ < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio acorde a IEC 60947-5-4
Estable
19,2…30 V CC || 21,6…26,4 V CA
18 mA
100000 h a tensión nominal y 25 °C
1 kV acorde a IEC 61000-4-5
Producto completo
TH
-40…70 °C
-40…70 °C
Clase I conforming to IEC 60536
IP66 conforme a IEC 60529 || IP67 || JIS C8201-1 || IP69K
NEMA 13 || NEMA 4X
IK04 acorde a IEC 50102
IEC 60947-5-4 || IEC 60947-1 || UL 508 || IEC 60947-5-1 || CSA C22.2 No 14 || IEC 60947-5-5 || JIS C8201-5-1 || JIS C8201-1
DNV || LROS (Lloyds Register of Shipping) || BV || CSA || UL
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
2 kV acorde a IEC 61000-4-4
10 V/m conforme a IEC 61000-4-3
6 kV en contacto (en piezas metálicas) conforme a IEC 61000-4-2 || 8 kV en aire libre (en piezas aislantes) conforme a IEC 61000-4-2
Clase B acorde a IEC 55011
