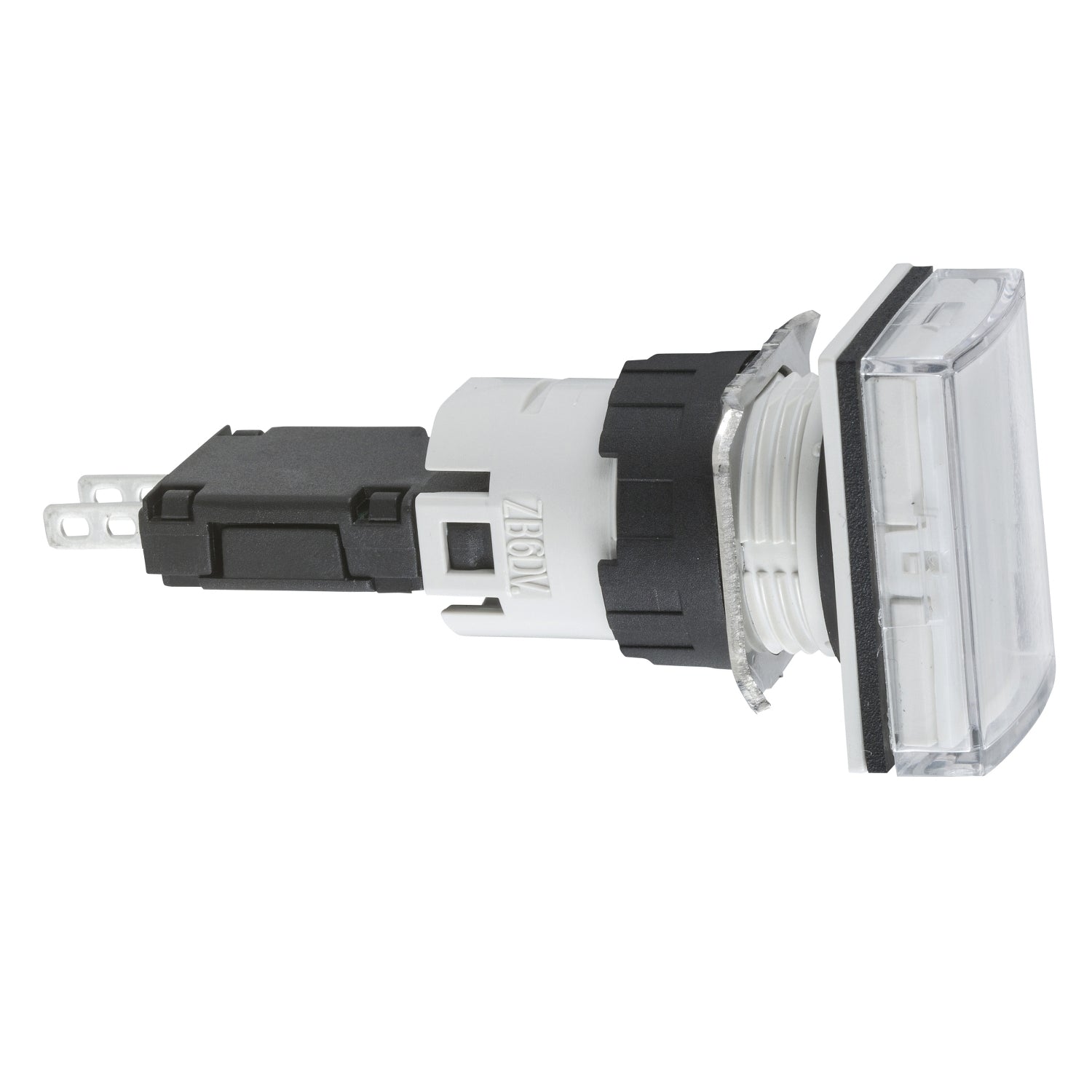

XB6DV1BB - Piloto luminoso rectangular blanco ø 16 - led integrado - 24 v - conector Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Resumen Técnico
Descripción
La referencia XB6DV1BB Schneider es un piloto luminoso completo de la gama Harmony XB6 con diámetro de montaje de 16 mm, diseñado para señalización en cuadros y paneles de control compactos. La referencia XB6DV1BB incorpora un LED integrado de color blanco con alimentación directa y una tensión asignada de 12 a 24 V AC o DC, lo que permite su uso en circuitos de control de baja tensión. El piloto luminoso XB6DV1BB presenta una cabeza de señalización rectangular con bisel de plástico y está pensado para aplicaciones donde el espacio es reducido, ofreciendo una indicación visual clara y fiable dentro de sistemas monolíticos de pulsadores, selectores y pilotos de la serie XB6.
Ficha Técnica de XB6DV1BB
Especificaciones Principales
Harmony XB6
Piloto luminoso completo
XB6
Plástico
16 mm
1
Rectangular
Blanco
LED
LED integrado
Directo
12...24 V AC/DC
Datos Adicionales
18 mm
24 mm
57 mm
(+ -)PL
0,015 kg
Cualquier posición
Conectores Faston 2.8 x 0.5 mm
250 V (grado contaminación 2) acorde a IEC 60947-1
4 kV acorde a IEC 60947-1
Estable
6…30 V AC/DC
15 mA
1 kV contacto directo acorde a IEC 61000-4-5 || 2 kV al aire libre acorde a IEC 61000-4-5
TC
-40…70 °C
-25…70 °C
Clase II conforming to IEC 61140
IP65 conforme a IEC 60529
NEMA 13 acorde a UL 50 || NEMA 4 acorde a UL 50 || NEMA 4X acorde a UL 50 || NEMA 13 acorde a CSA C22.2 No 94 || NEMA 4 acorde a CSA C22.2 No 94 || NEMA 4X acorde a CSA C22.2 No 94
IEC 60947-5-1 || IEC 60947-5-5 || CSA C22.2 No 14 || IEC 60947-1 || JIS C8201-5-1 || JIS C 852 || UL 508 || JIS C8201-1
UL || GOST || CCC || CSA
+/- 3 mm (f= 2…500 Hz) conforming to IEC 60068-2-6 || 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
2 kV acorde a IEC 61000-4-4
10 V/m conforme a IEC 61000-4-3
6 kV en contacto (en piezas metálicas) conforme a IEC 61000-4-2 || 8 kV en aire libre (en piezas aislantes) conforme a IEC 61000-4-2
Clase B acorde a IEC 55011
