Descripción de XB6DW4B5B

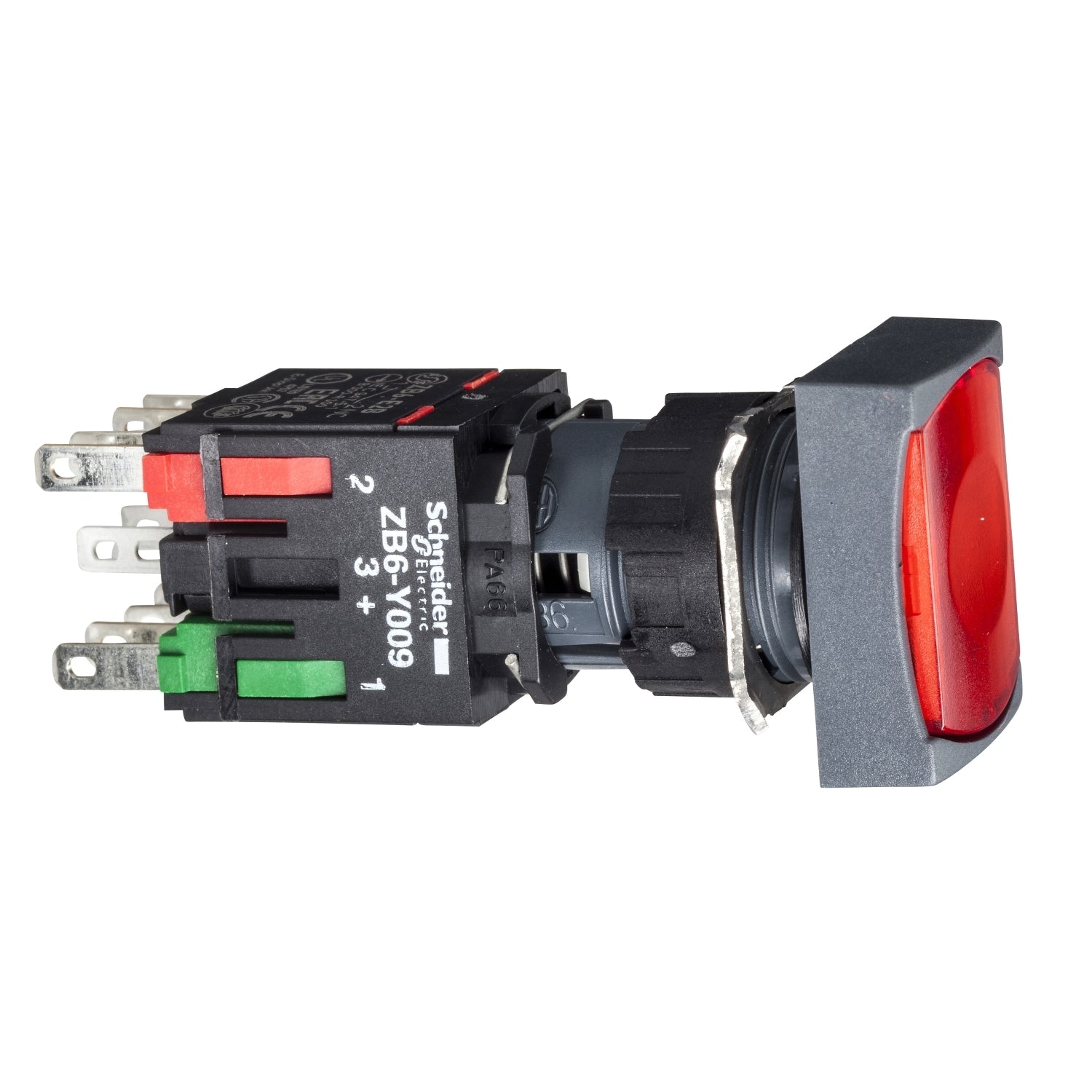

La referencia XB6DW4B5B Schneider es un pulsador luminoso completo de la gama Harmony XB6 con un diámetro de montaje de 16 mm, orientado a funciones de mando y señalización en aplicaciones industriales compactas. La referencia XB6DW4B5B dispone de una cabeza rectangular de color rojo con accionamiento por retorno de muelle y un conjunto de contactos 1 NA más 1 NC con funcionamiento de ruptura lenta, lo que asegura una conmutación fiable en circuitos de control. El pulsador luminoso XB6DW4B5B incorpora un LED integrado con alimentación de 12 a 24 V AC o DC y conexiones mediante terminales Faston de 2.8 x 0.5 mm, siendo adecuado para cuadros de mando y paneles donde se requiere integración compacta y alta visibilidad.
Especificaciones Principales de XB6DW4B5B
Harmony XB6
Pulsador luminoso completo
XB6
Plástico
16 mm
1
Rectangular
Retorno por muelle
Rojo Rasante, Sin marcado
1 NA + 1 NC
Ruptura lenta
Conectores Faston 2.8 x 0.5 mm
LED
LED integrado
12...24 V AC/DC
Otras Especificaciones de XB6DW4B5B
24 mm
18 mm
57 mm
(13-14)NO || (21-22)NC
0,025 kg
Cualquier posición
Con acorde a IEC 60947-5-1 anexo K
1 mm - tipo de cable: NA estado eléctrico cambiante) || 2 mm - tipo de cable: NC estado eléctrico cambiante) || 3,5 mm - tipo de cable: viaje total)
3,5 N NA estado eléctrico cambiante || 4,5 N NC estado eléctrico cambiante
Aleación de plata (Ag/Ni)
6 A Fusible de cartucho tipo gG
250 V (grado contaminación 3) acorde a IEC 60947-1
4 kV acorde a IEC 60947-1
3 A en 120 V, AC-15, B300 acorde a IEC 60947-5-1 || 1,5 A en 240 V, AC-15, B300 acorde a IEC 60947-5-1 || 0,1 A en 250 V, DC-13, R300 acorde a IEC 60947-5-1 || 0,22 A en 125 V, DC-13, R300 acorde a IEC 60947-5-1
1000000 ciclos, AC-15 en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13 en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ = 10exp(-8) en 5 V y L/R = 1 mA con nivel confianza de 90 % acorde a IEC 60947-5-4
Estable
6…30 V AC/DC
15 mA
1 kV contacto directo acorde a IEC 61000-4-5 || 2 kV al aire libre acorde a IEC 61000-4-5
TC
-40…70 °C
-25…70 °C
Clase II conforming to IEC 61140
IP65 conforme a IEC 60529
NEMA 13 acorde a UL 50 || NEMA 4 acorde a UL 50 || NEMA 4X acorde a UL 50 || NEMA 13 acorde a CSA C22.2 No 94 || NEMA 4 acorde a CSA C22.2 No 94 || NEMA 4X acorde a CSA C22.2 No 94
IEC 60947-5-5 || IEC 60947-5-1 || JIS C 4520 || JIS C 852 || CSA C22.2 No 14 || IEC 60947-1
CCC || GOST || UL || CSA
+/- 3 mm (f= 2…500 Hz) conforming to IEC 60068-2-6 || 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
2 kV acorde a IEC 61000-4-4
10 V/m conforme a IEC 61000-4-3
6 kV en contacto (en piezas metálicas) conforme a IEC 61000-4-2 || 8 kV en aire libre (en piezas aislantes) conforme a IEC 61000-4-2
Clase B acorde a IEC 55011
