Descripción de ZB4BZ102

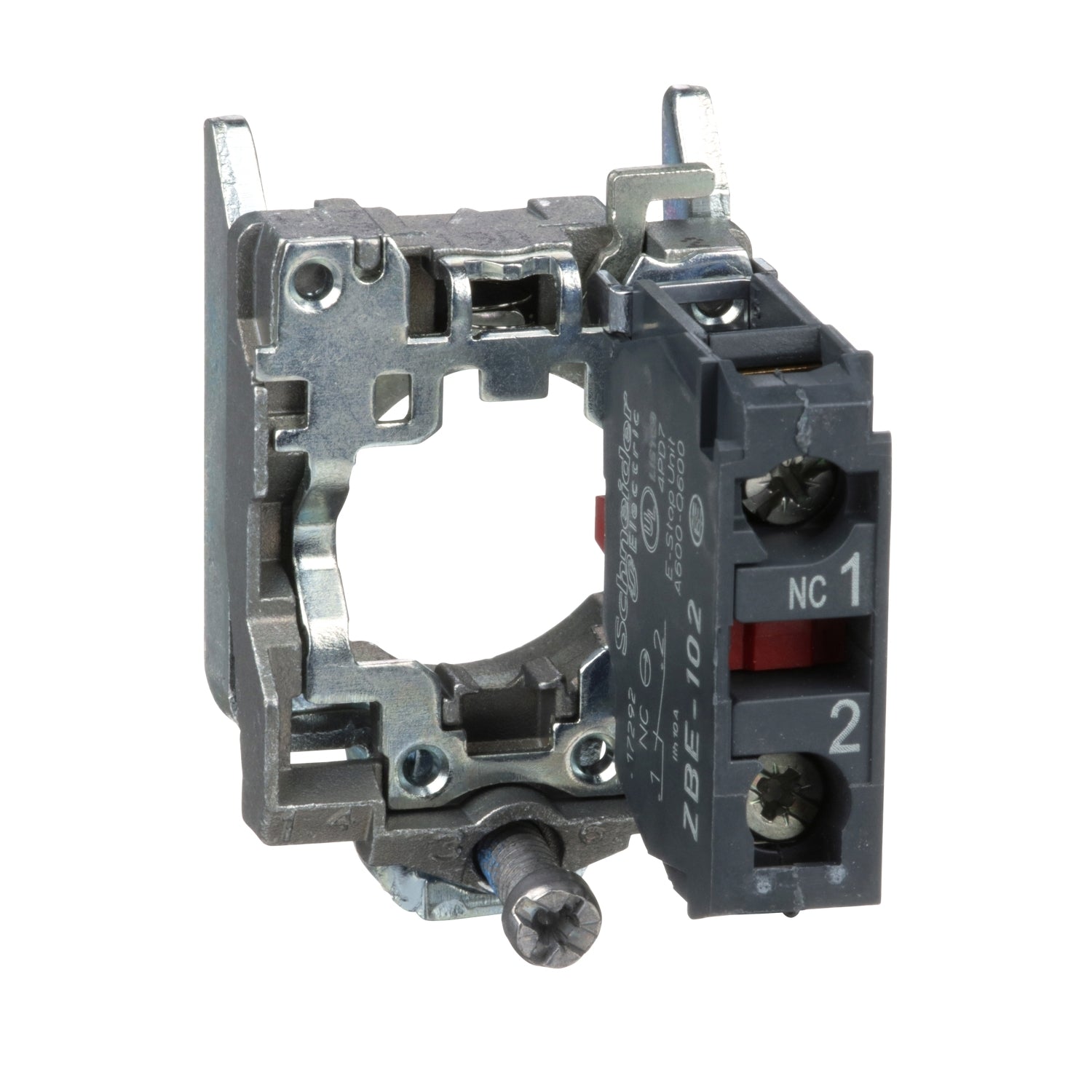

La referencia ZB4BZ102 Schneider es un cuerpo completo Harmony XB4 con bloque de contactos 1 NC integrado en un cuerpo con collarín de fijación, pensado para montar pulsadores completos mediante la adición de un cabezal compatible. La referencia ZB4BZ102 facilita la configuración de funciones de control en cuadros eléctricos y maquinaria industrial. La referencia ZB4BZ102 soporta un rango de temperaturas de funcionamiento de -40 °C a 70 °C, garantizando versatilidad y fiabilidad en entornos industriales.
Especificaciones Principales de ZB4BZ102
Harmony XB4
Cuerpo completo/ contacto montaje completo
ZB4
Zamak
1
Estándar
1 NC
Ruptura lenta
Individual
Cuerpo || Anillo de fijación
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
Otras Especificaciones de ZB4BZ102
30 mm
47 mm
37 mm
(11-12)NC
0,053 kg
Contactos estándar
Con acorde a IEC 60947-5-1 anexo K
1,5 mm - tipo de cable: NC estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
2 N NC estado eléctrico cambiante
5000000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
10000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 10000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 10000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 10000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 10000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V, 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V, 5 mA en entorno limpio acorde a IEC 60947-5-4
Basic sub-assemblies
TH
-40…70 °C
-40…70 °C
IP20 conforme a IEC 60529
CSA C22.2 No 14 || IEC 60947-5-5 || IEC 60947-5-1 || UL 508 || JIS C8201-5-1 || IEC 60947-1 || IEC 60947-5-4 || JIS C8201-1
BV || UL || CSA || DNV || LROS (Lloyds Register of Shipping)
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
