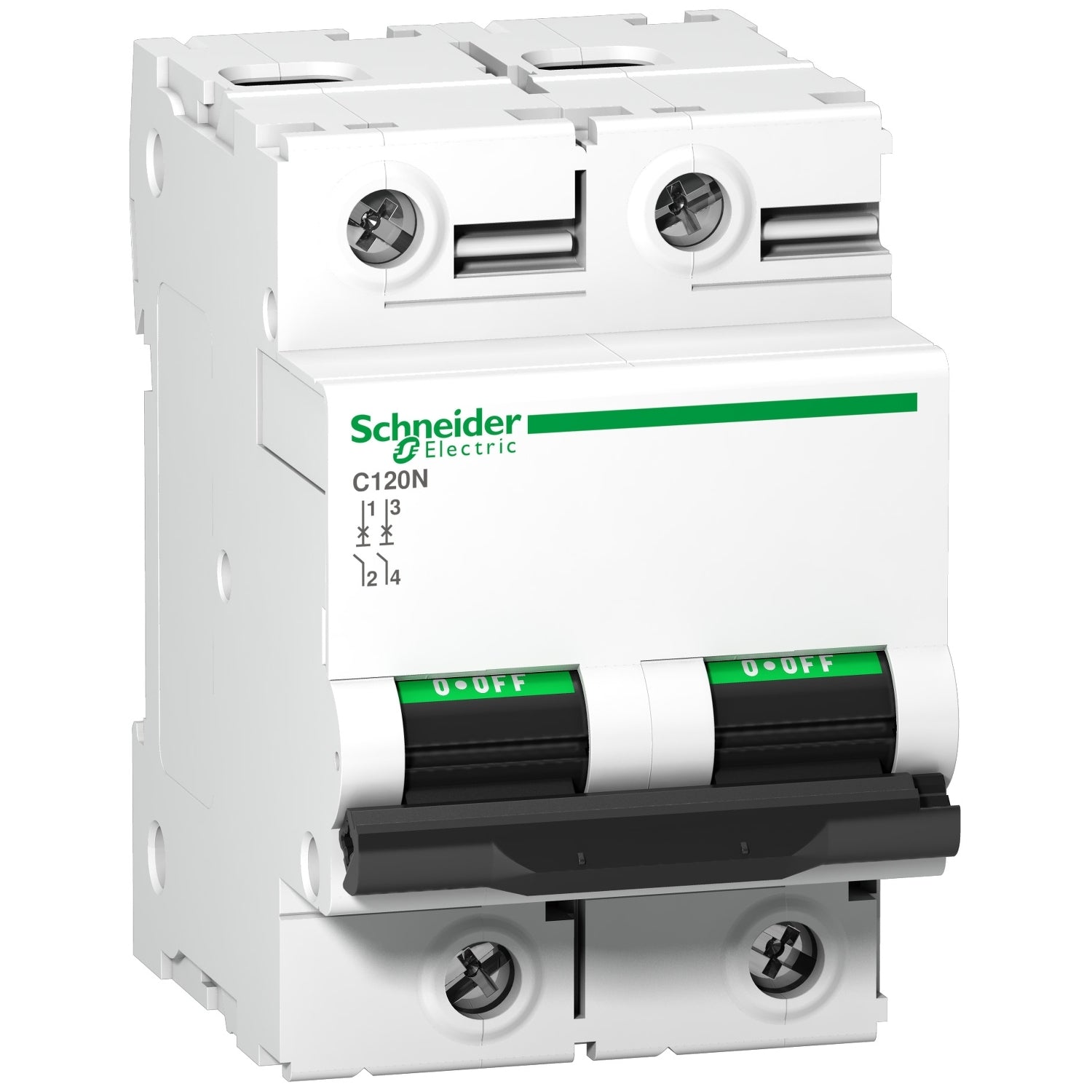

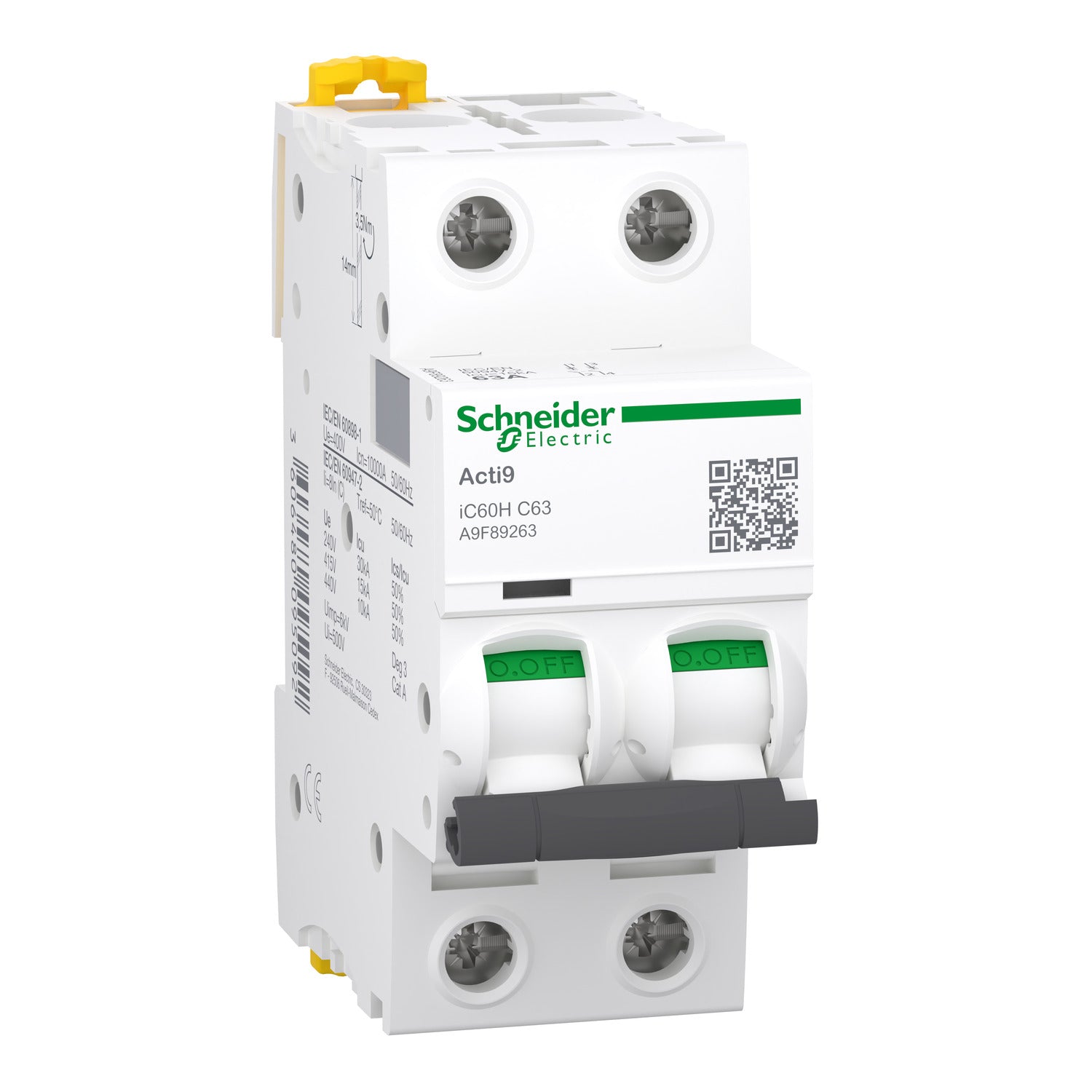

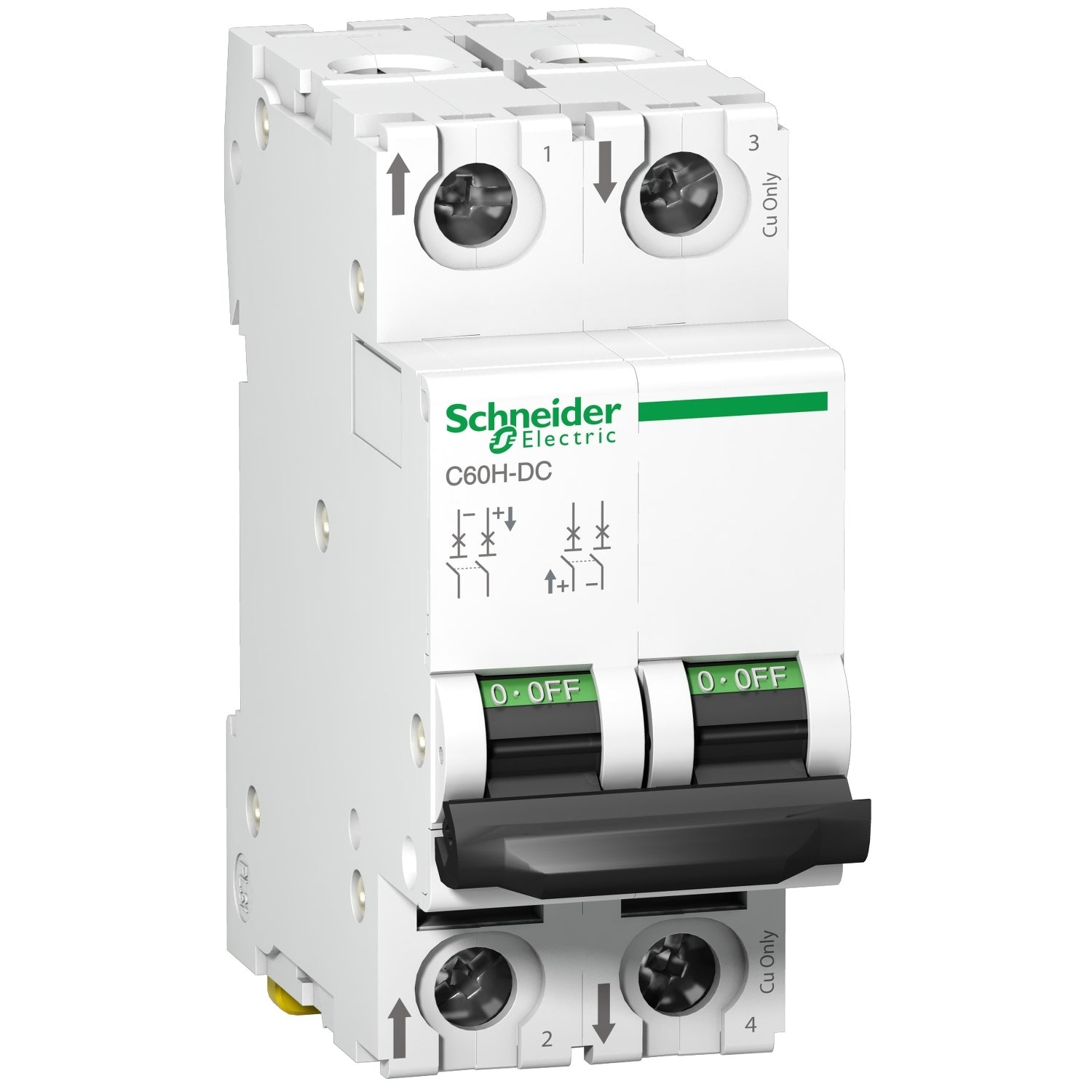

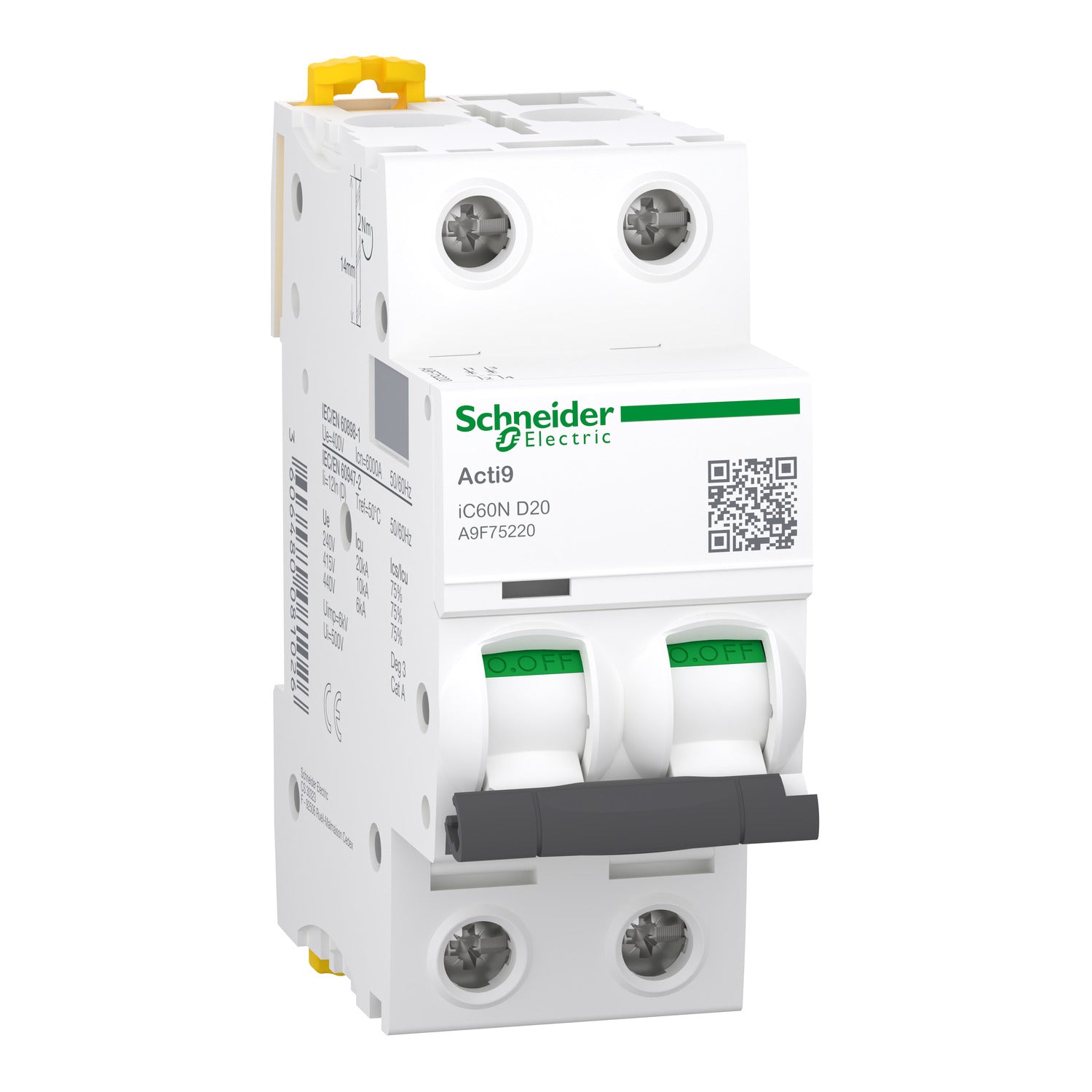

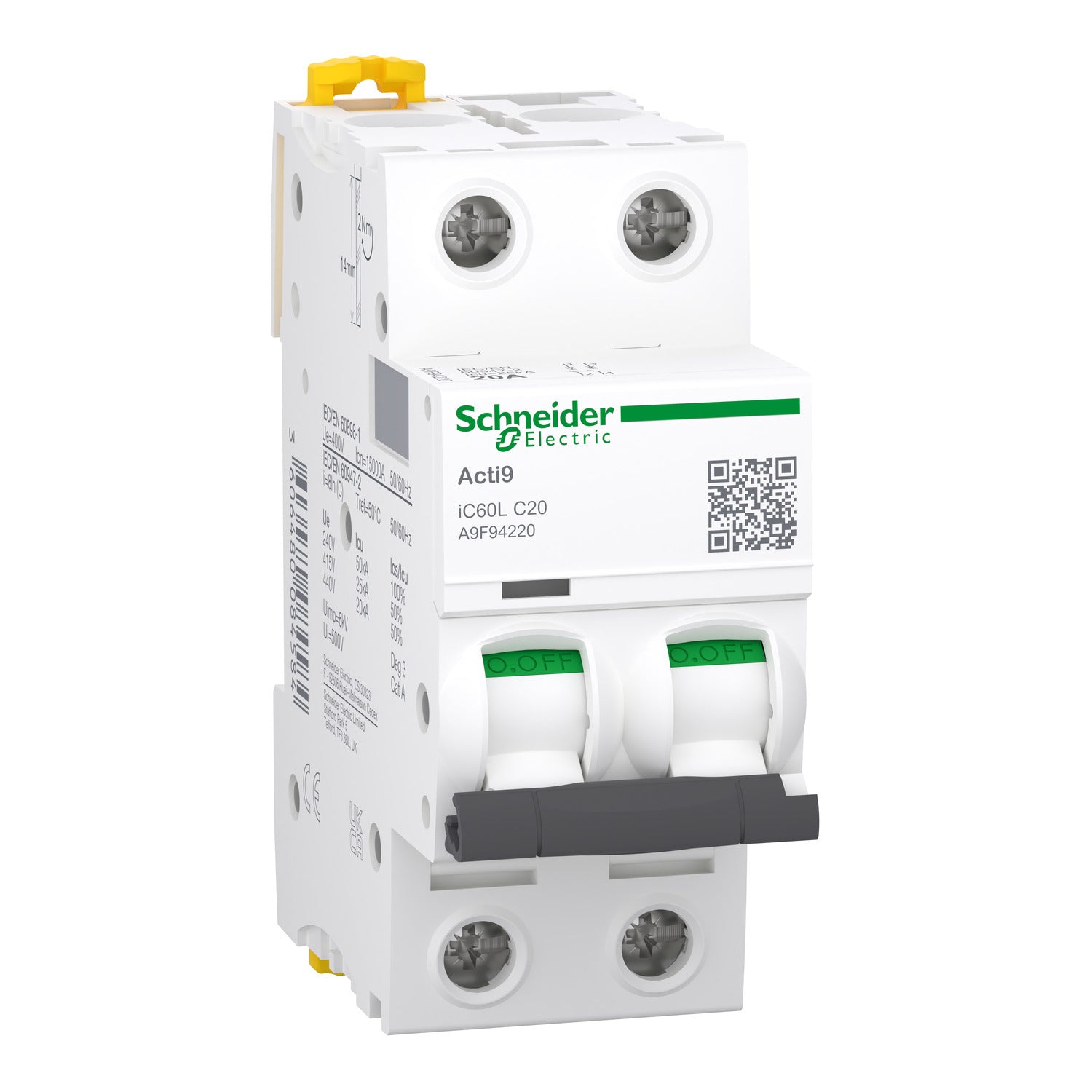

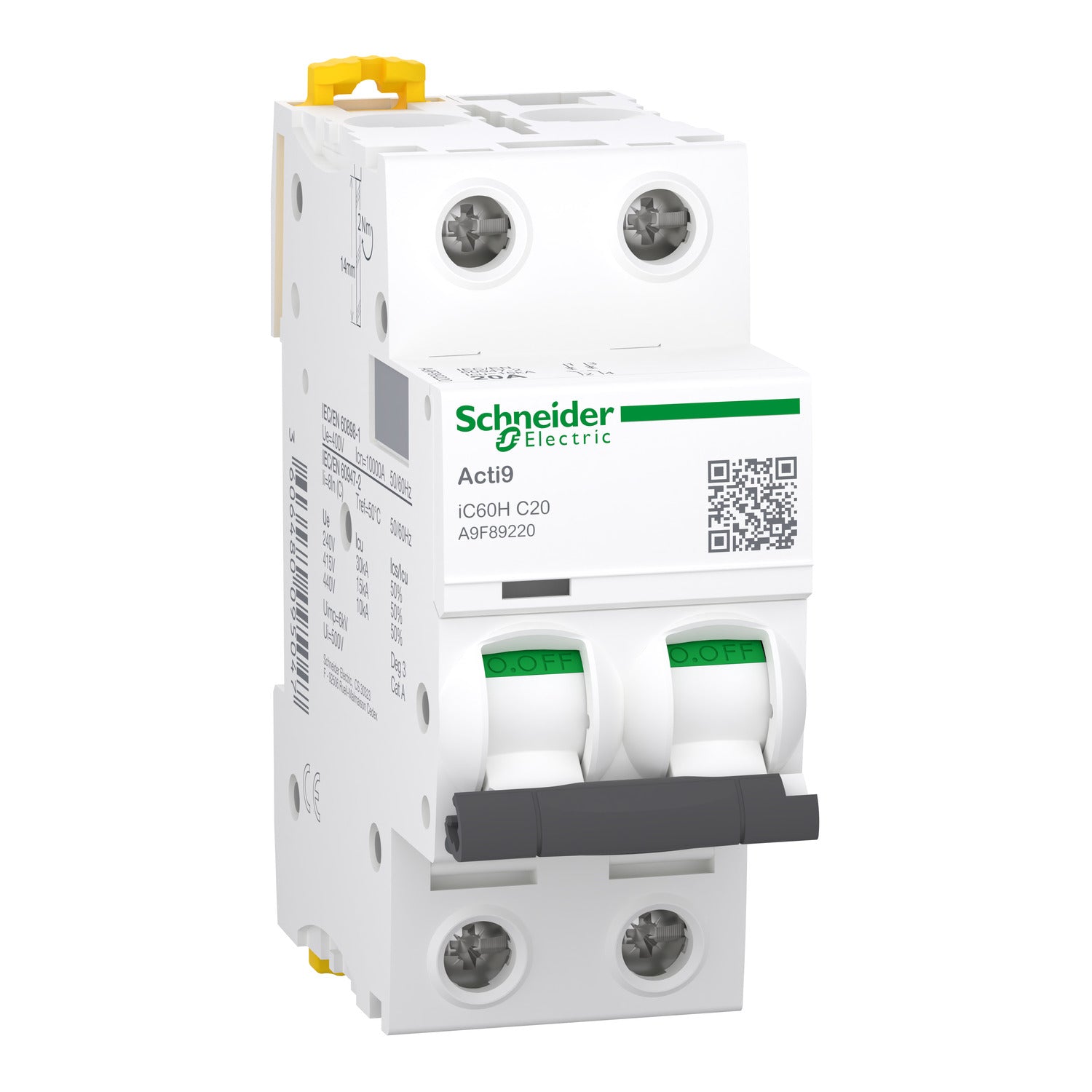

Un magnetotérmico bipolar (2P) es un interruptor automático diseñado para proteger y desconectar simultáneamente fase y neutro de un circuito monofásico cuando detecta una sobrecarga o un cortocircuito. A diferencia de los magnetotérmicos unipolares, los automáticos bipolares garantizan una desconexión completa, evitando que el neutro quede energizado o que existan tensiones residuales tras un disparo. Por ello, los magnetotérmicos 2P son muy utilizados en enchufes generales, pequeñas líneas de fuerza, electrodomésticos y circuitos en los que la normativa exige doble corte.
La elección del magnetotérmico bipolar adecuado depende de tres parámetros fundamentales: intensidad nominal, curva de disparo y poder de corte.
Intensidad nominal (A) de un magnetotérmico bipolar (2P)
La intensidad nominal define la corriente máxima que puede soportar el automático bipolar sin dispararse. Debe seleccionarse en función de:
- La sección del cable
- La potencia de la carga
- El tipo de circuito
Valores habituales como el de 10A, magnetotérmico 16A, 20A, magnetotérmico 25A, 32A, magnetotérmico 40A, 50A o 63A permiten cubrir desde circuitos domésticos estándar hasta cargas más exigentes. Un magnetotérmico 2P sobredimensionado puede dejar la instalación sin protección; uno demasiado pequeño provocará disparos constantes.
Curva de disparo de un magnetotérmico 2P
La curva de disparo determina la sensibilidad del interruptor ante picos de corriente:
- Curva B → muy sensible; adecuada para iluminación LED o electrónica.
- Curva C → la más común en viviendas y comercios; para cargas generales.
- Curva D → para motores pequeños y equipos con picos elevados.
Elegir la curva correcta evita saltos innecesarios y garantiza una actuación precisa.
Poder de corte (kA) del magnetotérmico bipolar
El poder de corte indica la capacidad del magnetotérmico bipolar para interrumpir un cortocircuito:
- 6 kA o 10 kA → habitual en viviendas y pequeños comercios.
- 15 kA o más → necesario en circuitos principales o entornos más exigentes.
Un poder de corte insuficiente compromete la seguridad del circuito.
Aplicaciones y montaje de magnetotérmicos bipolares
Los magnetotérmicos bipolares se instalan sobre carril DIN y ocupan dos módulos. Su uso es recomendable en circuitos donde se requiere aislamiento completo, como:
- Líneas de enchufes
- Electrodomésticos
- Circuitos de fuerza
- Derivaciones internas
- Cargas sensibles donde un solo polo no es suficiente
Gracias a su capacidad de cortar fase y neutro a la vez, los automáticos 2P ofrecen una protección completa, segura y fiable en cualquier cuadro eléctrico con instalación monofásica.
