Resumen Técnico
Descripción

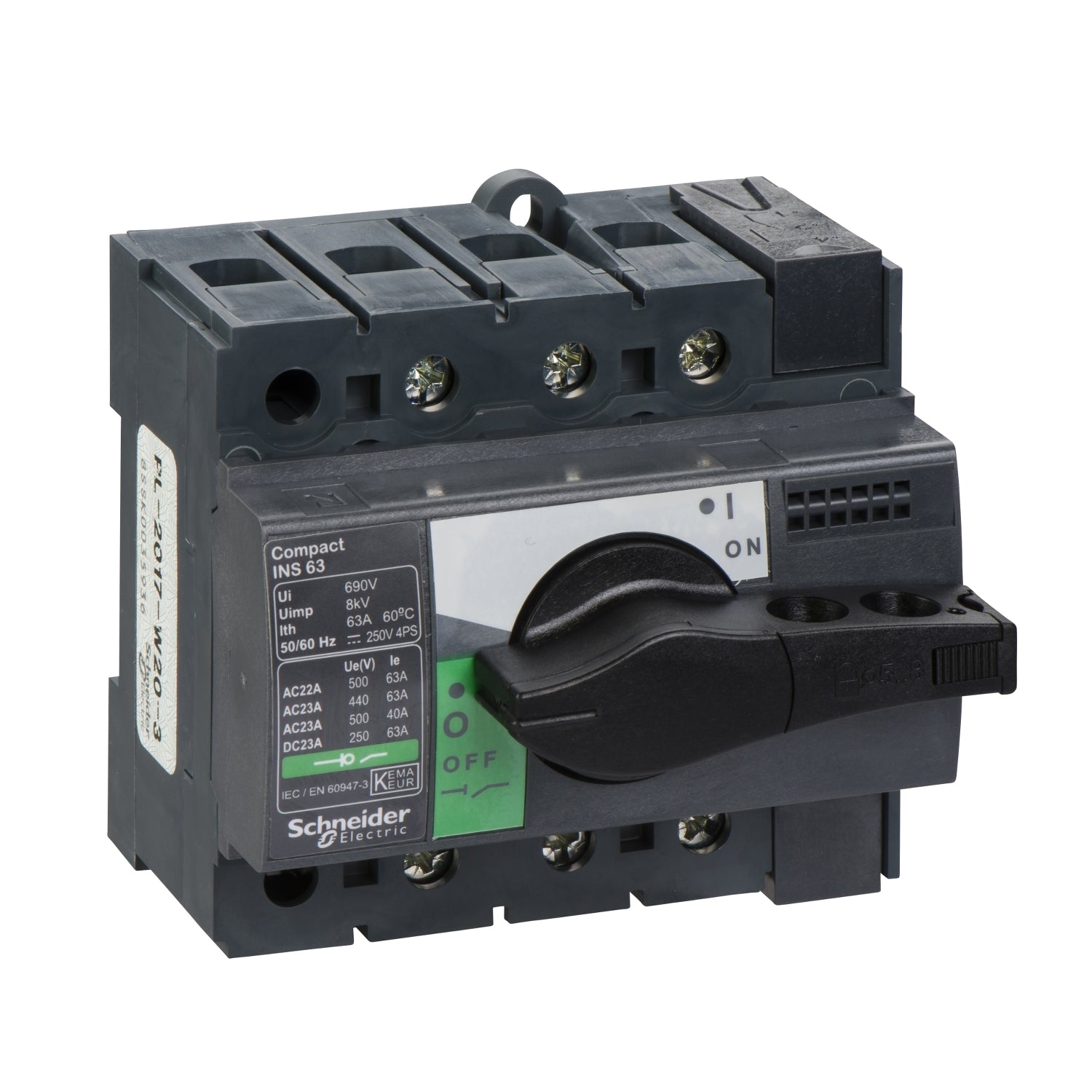

La referencia 28902 Schneider es un interruptor seccionador Interpact Compact INS63 no automático de 3 polos con maneta rotativa negra, destinado a funciones de aislamiento con indicación positiva de contacto según IEC 60947-1 e IEC 60947-3. La referencia 28902 presenta una corriente de funcionamiento de 63 A a 415 V CA en categorías AC22A y AC23A y una tensión nominal de 500 V CA a 50/60 Hz o 250 V CC. El interruptor seccionador 28902 es un dispositivo frontal con nivel de aislamiento clase II conforme a IEC 60664 y su mando rotativo está diseñado para proporcionar un funcionamiento sencillo y un alto rendimiento en la interrupción de corriente.
Ficha Técnica de 28902
Especificaciones Principales
ComPact
ComPacT INS
Interruptor seccionador
3P
CC || CA
50/60 Hz
AC-22A, estado 1 63 A CA 50/60 Hz 220/240 V || AC-22A, estado 1 63 A CA 50/60 Hz 380/415 V || AC-22A, estado 1 63 A CA 50/60 Hz 440/480 V || AC-22A, estado 1 63 A CA 50/60 Hz 500 V || AC-23A, estado 1 40 A CA 50/60 Hz 500 V || AC-23A, estado 1 63 A CA 50/60 Hz 220/240 V || AC-23A, estado 1 63 A CA 50/60 Hz 380/415 V || AC-23A, estado 1 63 A CA 50/60 Hz 440/480 V || DC-22A, estado 1 63 A CC 125 V 2 polos en serie || DC-23A, estado 1 63 A CC 125 V 2 polos en serie
690 V CA 50/60 Hz
8 kV
63 A en 60 °C
15 kA solo interruptor-seccionador 500 V CA en 50/60 Hz || 75 kA con interruptor automático aguas arriba 500 V CA en 50/60 Hz
125 V CC || 500 V CA 50/60 Hz
Sí
Sí
No
3
Datos Adicionales
Mando rotativo
Negro
Fijo
Placa || Carril DIN
Frontal
Parte delantera
1,5…50 mm²
AC-23, estado 1 15 kW en 220/240 V CA 50/60 Hz || AC-23, estado 1 22 kW en 500/525 V CA 50/60 Hz || AC-23, estado 1 30 kW en 380/415 V CA 50/60 Hz || AC-23, estado 1 30 kW en 440 V CA 50/60 Hz
Ininterrumpido
Clase 120 - 60 %
0,67 kA durabilidad eléctrica 20 s acorde a valores instantáneos y de demanda || 1,73 kA durabilidad eléctrica 3 s acorde a valores instantáneos y de demanda || 3 kA durabilidad eléctrica 1 s acorde a valores instantáneos y de demanda || 0,55 kA durabilidad eléctrica 30 s acorde a valores instantáneos y de demanda
20000 ciclos
AC-22A, estado 1 1500 ciclos 220/240 V CA 50/60 Hz || AC-22A, estado 1 1500 ciclos 380/415 V CA 50/60 Hz || AC-22A, estado 1 1500 ciclos 440 V CA 50/60 Hz || AC-22A, estado 1 1500 ciclos 500 V CA 50/60 Hz || AC-23A, estado 1 1500 ciclos 220/240 V CA 50/60 Hz || AC-23A, estado 1 1500 ciclos 380/415 V CA 50/60 Hz || AC-23A, estado 1 1500 ciclos 440 V CA 50/60 Hz || AC-23A, estado 1 1500 ciclos 500 V CA 50/60 Hz || DC-22A, estado 1 1500 ciclos 250 V CC 2 polos en serie || DC-23A, estado 1 1500 ciclos 250 V CC 2 polos en serie
18 mm
85 mm
90 mm
62,5 mm
0,5 kg
IEC 60947-1 || Valores instantáneos y de demanda
CCC || KEMA-KEUR
IP40 conforming to IEC 60529
IK07 acorde a H
-25…70 °C
-50…85 °C
