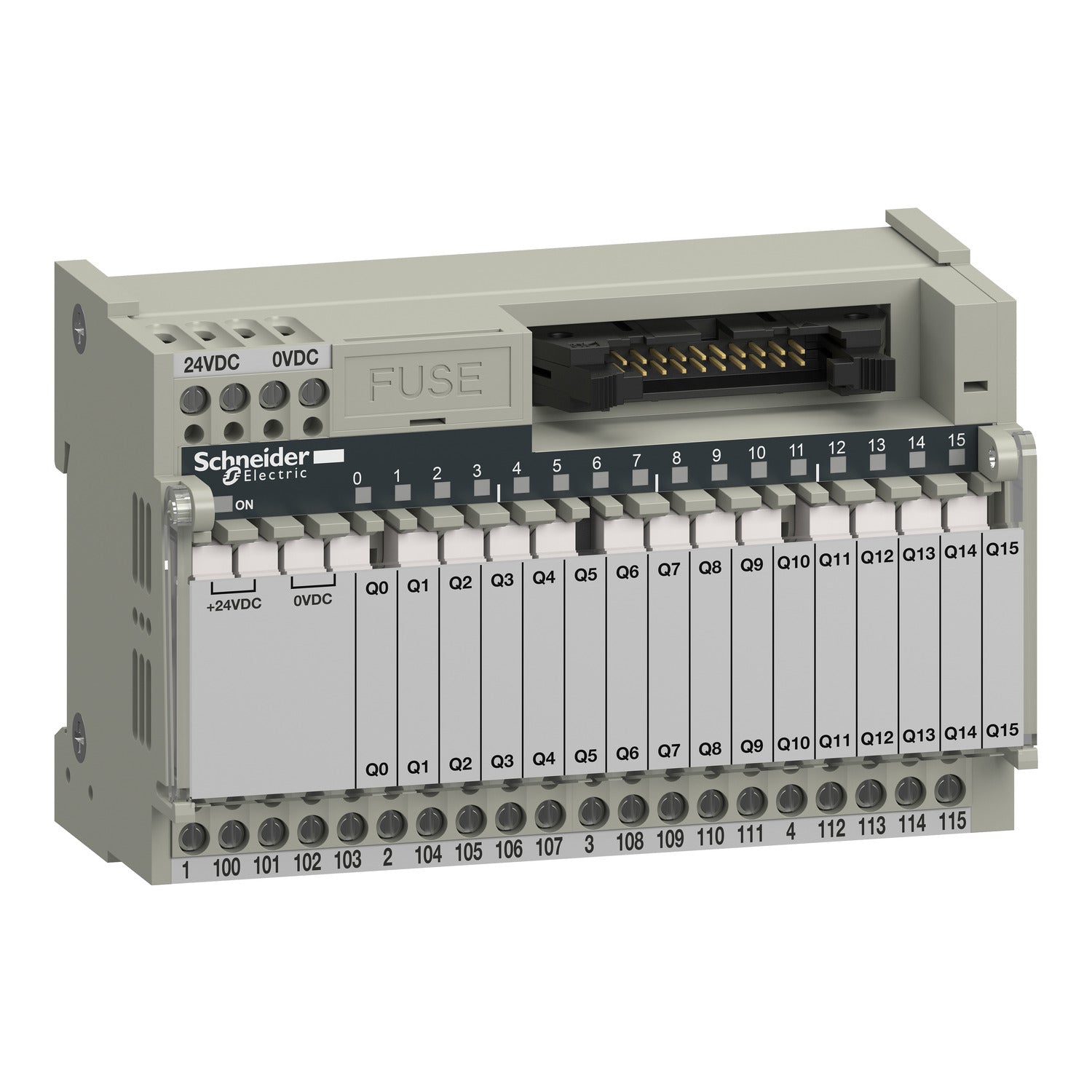

ABE7R16T111 - Base relés extraíbles ABE7 - 16 canales - relé 5 mm Schneider
ABE7R16T111 - Base relés extraíbles ABE7 - 16 canales - relé 5 mm Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de ABE7R16T111
La referencia ABE7R16T111 Schneider es una base de relés extraíbles de la gama Modicon ABE7 diseñada como subbase de conexión Telefast precableada con 16 canales y relé electromecánico enchufable. La subbase ABE7R16T111 funciona con una tensión de alimentación de 19 a 30 V CC, una corriente máxima de 1 A y dispone de terminales de borne atornillado para la conexión eléctrica. La base de relés ABE7R16T111 ofrece grado de protección IP2X, es compatible con el relé enchufable ABR7S11 y permite montaje mediante carril DIN de 35 mm o tornillos para montaje en superficie.
Especificaciones Principales de ABE7R16T111
Modicon Atrium
Sub-base con reles eletromecánico de enlace
Sub-base de salida
19...30 V acorde a IEC 61131-2
16
Terminales tipo tornillo, 1 x 0,14...1 x 1,5 mm² - tipo de cable: AWG 26...AWG 16) flexible Con extremo de cable || Terminales tipo tornillo, 1 x 0,14...1 x 2,5 mm² - tipo de cable: AWG 26...AWG 14) flexible sin terminal || Terminales tipo tornillo, 1 x 0,14...1 x 4 mm² - tipo de cable: AWG 26...AWG 12) sólido || Terminales tipo tornillo, 2 x 0,14...2 x 0,75 mm² - tipo de cable: AWG 26...AWG 18) flexible Con extremo de cable || Terminales tipo tornillo, 2 x 0,14-2 x 1,5 mm² - tipo de cable: AWG 26...AWG 16) sólido
Otras Especificaciones de ABE7R16T111
CC
ABR7S11
1 NA
1 LED Encendido || 1 LED por canal estado de canal
Grupo de distribución comum de 4
1 A fusible interno, 5 x 20 mm, fundido rápido - tipo de cable: extremo PLC)
Por clips (carril DIN de 35 mm) || Mediante tornillos (montaje en superfície con kit)
1 A
0,3 V
5 A terminales tipo tornillo
2000 V entre carriles de terminales/montaje || 300 V entre circuito de bobinas/circuitos de contacto acorde a IEC 60947-1
12 A
2,5 kV
II acorde a IK07
0,6 N.m con capacidad de sujeción: plano Ø 3,5 destornillador
0,6 kg
CSA || UL || DNV || GL || EAC
IP2X conforming to IEC 60529
750 °C, tiempo de extinción <30 s acorde a IEC 60695-2-11
15 gn para 11 ms acorde a IEC 60068-2-27
2 gn (estado 1) 10…150 Hz) acorde a IEC 60068-2-6
4 kV - tipo de cable: contacto) nivel_3 acorde a IEC 61000-4-2 || 8 kV - tipo de cable: aire) nivel_3 acorde a IEC 61000-4-2
10 V/m - tipo de cable: 26000000…1000000000 Hz) acorde a IEC 61000-4-3 nivel_3
2 kV nivel_3 acorde a IEC 61000-4-4
-5…60 °C acorde a IEC 61131-2
-40…80 °C conforme a IEC 61131-2
2 acorde a IK07
