Descripción de SR2B121JD

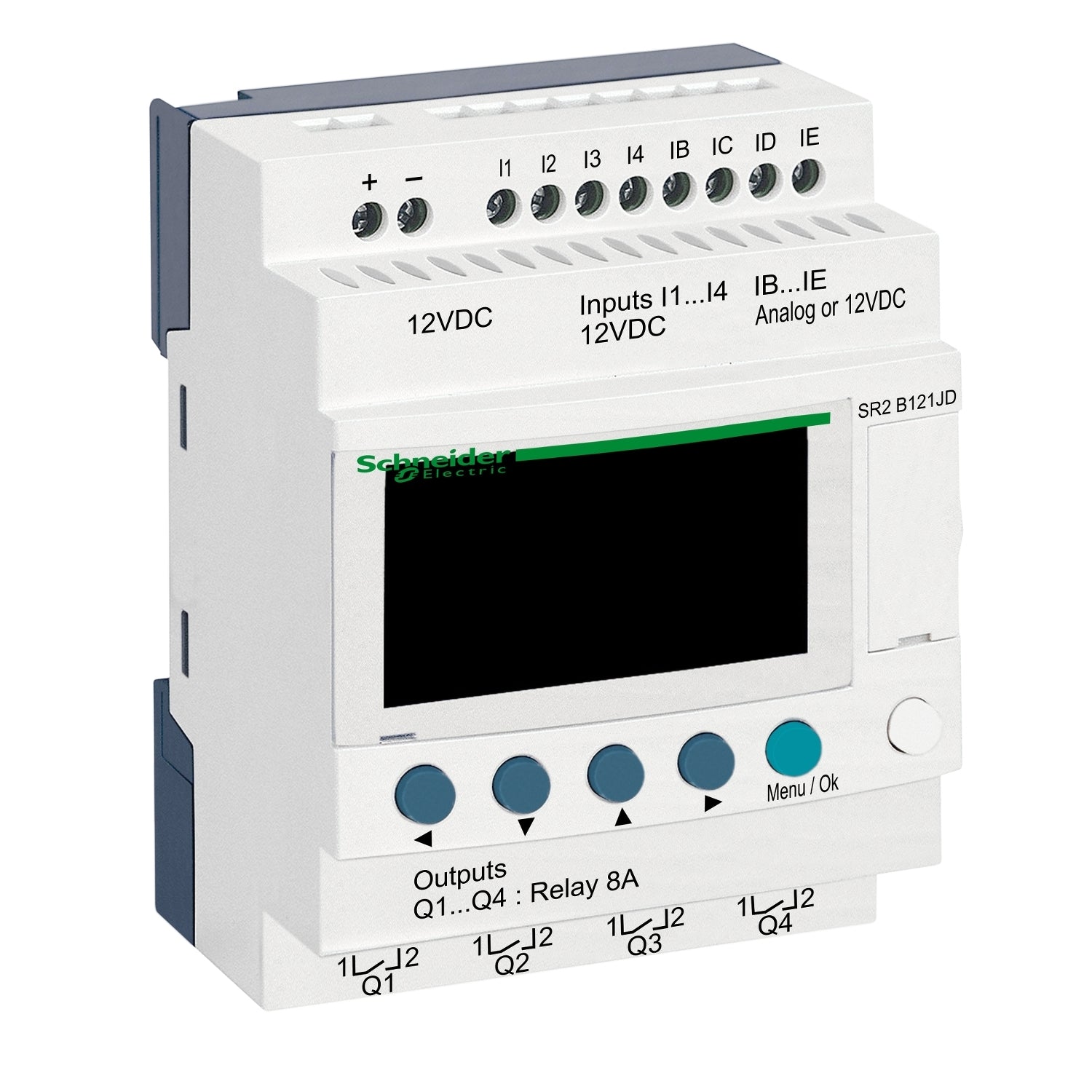

La referencia SR2B121JD Schneider es un relé programable compacto de la gama Zelio Logic con 12 entradas y salidas y tensión de alimentación nominal de 12 V CC. El relé inteligente SR2B121JD dispone de pantalla y reloj, ofrece 8 entradas discretas y 4 salidas de relé normalmente abiertas. El controlador SR2B121JD presenta grado de protección IP20 e IP40 y permite programación en FBD o LADDER.
Especificaciones Principales de SR2B121JD
Zelio Logic
Reles inteligente compacto
Otras Especificaciones de SR2B121JD
Donde
0…240 con capacidad de sujeción: Ladder programac || 0…500 con capacidad de sujeción: FBD programac
6…90 ms
10 años en 25 °C
12 min/ano en 0…55 °C || 6 s/mes en 25 °C
Memoria de programa en cada inicialización
12 V CC
10,4…14,4 V
120 mA - tipo de cable: sin extensión)
1,5 W sin extensión
Con
8 acorde a IEC 61131-2 tipo 1
Resistivo
12 V CC
4 mA
1 kHz para entrada digital
>= 7 V para IB...IG usado como circuito de entrada digital || >= 5.6 V para circuito de entrada digital I1...IA y IH...IR
<= 3 V para IB...IG usado como circuito de entrada digital || <= 2.4 V para circuito de entrada digital I1...IA y IH...IR
>= 2 mA - tipo de cable: circuito de entrada digital I1...IA y IH...IR) || >= 0.5 mA - tipo de cable: IB...IG usado como circuito de entrada digital)
<= 0.2 mA - tipo de cable: IB...IG usado como circuito de entrada digital) || <= 0.9 mA - tipo de cable: circuito de entrada digital I1...IA y IH...IR)
PNP de sensores de proximidad de 3 hilos para entrada digital
4
Modo comum
0...10 V || 0..0,12 V
14,4 V para circuito entrada anlógica
8 bits a tensión máxima
39 mV para circuito entrada anlógica
Tempo de ciclo de reles inteligente para circuito entrada anlógica
+/- 5 % en 25 °C para circuito entrada anlógica || +/- 6.2 % en 55 °C para circuito entrada anlógica
+/- 2 % en 55 °C para circuito entrada anlógica
10 m entre estaciones, con cable blindado (sensores no isolado) para circuito entrada anlógica
14 kOhm para IB...IG usado como circuito de entrada analógica || 14 kOhm para IB...IG usado como circuito de entrada digital || 2.7 kOhm para circuito de entrada digital I1...IA y IH...IR
4 relé
24..0,250 V AC - tipo de cable: salida del relé) || 5..0,30 V CC - tipo de cable: salida del relé)
NA para salida del relé
8 A para as 4 salidas para salida del relé
AC-12, estado 1 500000 ciclos en 230 V, 1,5 A para salida del relé acorde a IEC 60947-5-1 || AC-15, estado 1 500000 ciclos en 230 V, 0,9 A para salida del relé acorde a IEC 60947-5-1 || DC-12, estado 1 500000 ciclos en 24 V, 1,5 A para salida del relé acorde a IEC 60947-5-1 || DC-13, estado 1 500000 ciclos en 24 V, 0,6 A para salida del relé acorde a IEC 60947-5-1
>= 10 mA en 12 V - tipo de cable: salida del relé)
0,1 Hz - tipo de cable: a Ie) para salida del relé || 10 Hz - tipo de cable: sin carga) para salida del relé
10000000 ciclos para salida del relé
4 kV acorde a EN/IEC 60947-1 y EN/IEC 60664-1
Donde
10 ms - tipo de cable: de estado 0 a estado 1) para salida del relé || 5 ms - tipo de cable: de estado 1 a estado 0) para salida del relé
Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 25...AWG 14) semi-sólido || Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 25...AWG 14) sólido || Terminales de tornillo, 1 x 0,25...1 x 2.5 mm² - tipo de cable: AWG 24...AWG 14) flexible Con extremo de cable || Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - tipo de cable: AWG 24...AWG 16) sólido || Terminales de tornillo, 2 x 0,25...2 x 0,75 mm² - tipo de cable: AWG 24...AWG 19) flexible Con extremo de cable
0,5 N.m
III acorde a IEC 60664-1
0,25 kg
1 ms repetido 20 vezes
C-Tick || UL || CSA || GOST || GL
IEC 61000-4-11 || IEC 60068-2-6 Fc || IEC 61000-4-12 || IEC 61000-4-2 nivel 3 || IEC 61000-4-5 || IEC 61000-4-3 || IEC 61000-4-4 nivel 3 || IEC 60068-2-27 Ea || IEC 61000-4-6, nível 3
IP20 conforme a IEC 60529 (bloque de terminales) || IP40 conforme a IEC 60529 (panel frontal)
Directiva EMC conforming to IEC 61000-6-2 || Directiva EMC conforming to IEC 61000-6-3 || Directiva EMC conforming to IEC 61000-6-4 || Directiva EMC conforming to IEC 61131-2 zone B || Directiva bajo voltaje conforming to IEC 61131-2
Clase B acorde a EN 55022-11 grupo 1
2 acorde a IEC 61131-2
-20…40 °C em invólucro no ventilado acorde a IEC 60068-2-1 y IEC 60068-2-2 || -20…55 °C acorde a IEC 60068-2-1 y IEC 60068-2-2
-40…70 °C
2000 m
3048 m
95 % sin condensación o goteo de agua
