SR2A101FU - Zelio Logic - Relé programable compacto Zelio Logic - 10 e s - 100..240 v ca - sin reloj - pantalla Schneider
SR2A101FU - Zelio Logic - Relé programable compacto Zelio Logic - 10 e s - 100..240 v ca - sin reloj - pantalla Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de SR2A101FU

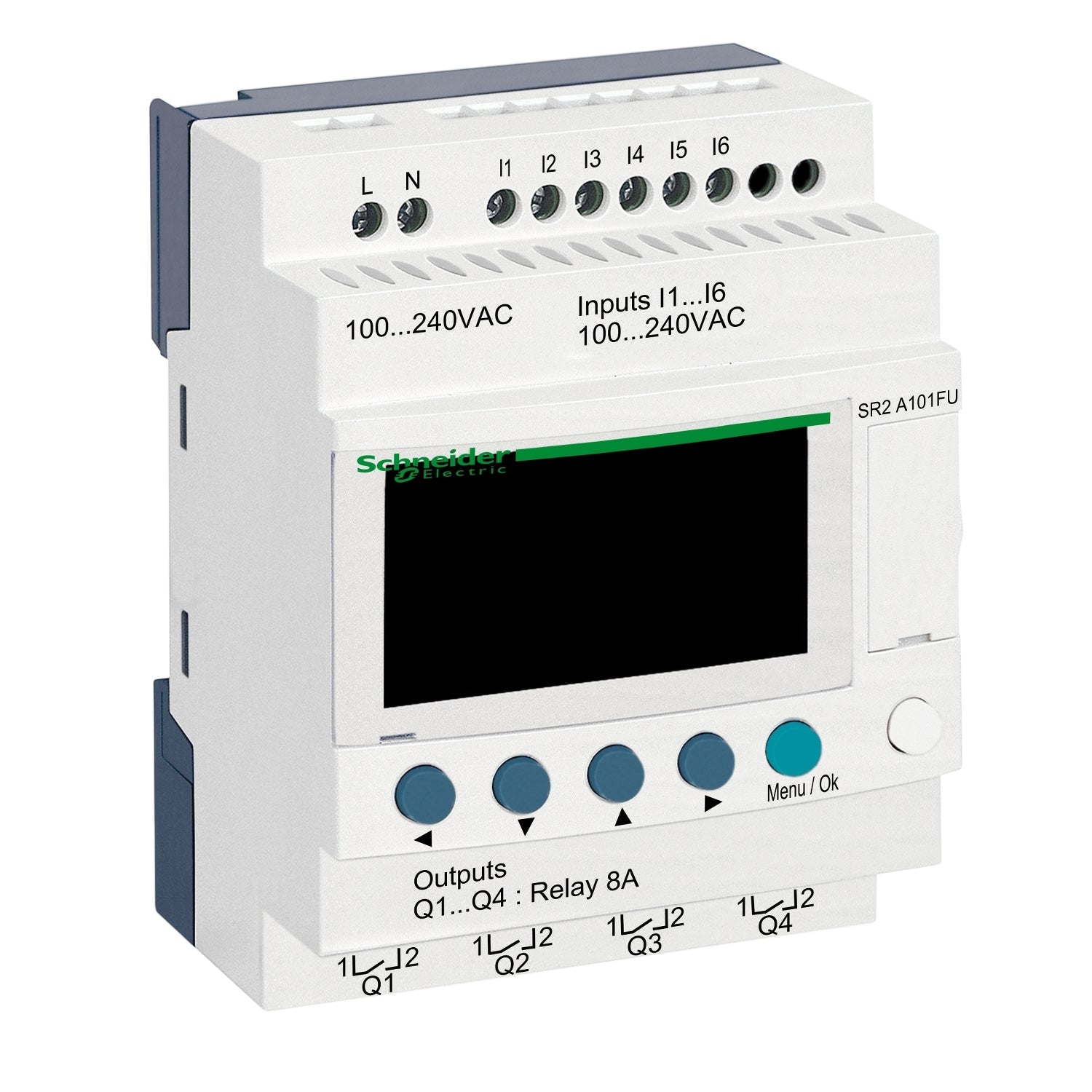

La referencia SR2A101FU Schneider es un relé programable compacto de la gama Zelio Logic con 10 entradas y salidas y tensión de alimentación de 100 a 240 V CA. El relé inteligente SR2A101FU dispone de pantalla LCD integrada, bornes de tornillo y permite instalación en carril DIN. El controlador SR2A101FU facilita programación en lenguaje escalera y funciones de visualización y diagnóstico.
Especificaciones Principales de SR2A101FU
Zelio Logic
Reles inteligente compacto
Otras Especificaciones de SR2A101FU
Donde
0…240 con capacidad de sujeción: Ladder programac
6…90 ms
10 años en 25 °C
12 min/ano en 0…55 °C || 6 s/mes en 25 °C
Memoria de programa en cada inicialización
100...240 V CA
85…264 V
50/60 Hz
30 mA en 240 V - tipo de cable: sin extensión) || 80 mA en 100 V - tipo de cable: sin extensión)
7 VA sin extensión
1780 V
Contra inversión de terminales (instrucciones de control no executadas)
6
100..0,240 V CA
0,6 mA
47..0,53 Hz || 57..0,63 Hz
>= 79 V para entrada digital
<= 40 V para entrada digital
>= 0.17 mA - tipo de cable: entrada digital)
<= 0.5 mA - tipo de cable: entrada digital)
0
350 kOhm para entrada digital
4 relé
5..0,30 V CC - tipo de cable: salida del relé) || 24..0,250 V AC
NA para salida del relé
8 A para as 4 salidas para salida del relé
AC-12, estado 1 500000 ciclos en 230 V, 1,5 A para salida del relé acorde a IEC 60947-5-1 || AC-15, estado 1 500000 ciclos en 230 V, 0,9 A para salida del relé acorde a IEC 60947-5-1 || DC-12, estado 1 500000 ciclos en 24 V, 1,5 A para salida del relé acorde a IEC 60947-5-1 || DC-13, estado 1 500000 ciclos en 24 V, 0,6 A para salida del relé acorde a IEC 60947-5-1
>= 10 mA en 12 V - tipo de cable: salida del relé)
0,1 Hz - tipo de cable: a Ie) para salida del relé || 10 Hz - tipo de cable: sin carga) para salida del relé
10000000 ciclos para salida del relé
4 kV acorde a EN/IEC 60947-1 y EN/IEC 60664-1
Sem
50 ms con capacidad de sujeción: Ladder programac - tipo de cable: de estado 0 a estado 1) para entrada digital || 50 ms con capacidad de sujeción: Ladder programac - tipo de cable: de estado 1 a estado 0) para entrada digital || 50..0,255 ms con capacidad de sujeción: FBD programac - tipo de cable: de estado 0 a estado 1) para entrada digital || 50..0,255 ms con capacidad de sujeción: FBD programac - tipo de cable: de estado 1 a estado 0) para entrada digital || 10 ms - tipo de cable: de estado 0 a estado 1) para salida del relé || 5 ms - tipo de cable: de estado 1 a estado 0) para salida del relé
Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 25...AWG 14) semi-sólido || Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 25...AWG 14) sólido || Terminales de tornillo, 1 x 0,25...1 x 2.5 mm² - tipo de cable: AWG 24...AWG 14) flexible Con extremo de cable || Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - tipo de cable: AWG 24...AWG 16) sólido || Terminales de tornillo, 2 x 0,25...2 x 0,75 mm² - tipo de cable: AWG 24...AWG 19) flexible Con extremo de cable
0,5 N.m
III acorde a IEC 60664-1
0,25 kg
10 ms
C-Tick || CSA || GL || UL || GOST
IEC 61000-4-6, nível 3 || IEC 61000-4-11 || IEC 61000-4-3 || IEC 61000-4-12 || IEC 61000-4-4 nivel 3 || IEC 61000-4-5 || IEC 60068-2-6 Fc || IEC 61000-4-2 nivel 3 || IEC 60068-2-27 Ea
IP20 conforme a IEC 60529 (bloque de terminales) || IP40 conforme a IEC 60529 (panel frontal)
Directiva EMC conforming to IEC 61000-6-2 || Directiva EMC conforming to IEC 61000-6-3 || Directiva EMC conforming to IEC 61000-6-4 || Directiva EMC conforming to IEC 61131-2 zone B || Directiva bajo voltaje conforming to IEC 61131-2
Clase B acorde a EN 55022-11 grupo 1
2 acorde a IEC 61131-2
-20…40 °C em invólucro no ventilado acorde a IEC 60068-2-1 y IEC 60068-2-2 || -20…55 °C acorde a IEC 60068-2-1 y IEC 60068-2-2
-40…70 °C
2000 m
3048 m
95 % sin condensación o goteo de agua
