Descripción de GS1JD3

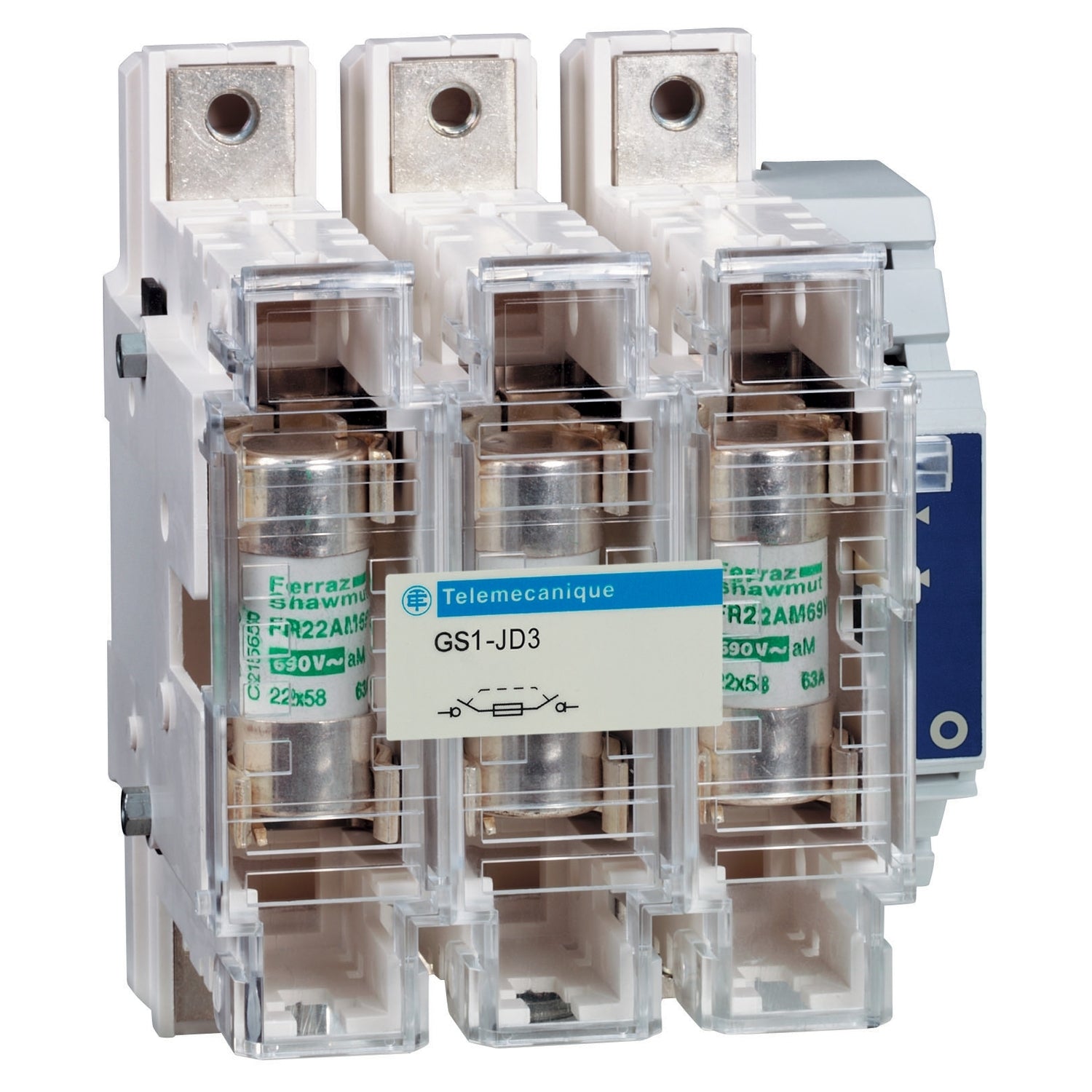

La referencia GS1JD3 Schneider es un interruptor en carga de fusible TeSys GS de 3 polos con corriente nominal de 100 A y tensión de hasta 750 V. La referencia GS1JD3 está diseñada para utilizar cartuchos de fusible cilíndricos NFC de 22 x 58 mm de hasta 100 A y permite aplicaciones de motor de hasta 51 kW a 400 V en categoría AC-23. El interruptor seccionador portafusibles GS1JD3 proporciona una intensidad de cortocircuito de 100 kA a 400 V y puede completarse con módulos auxiliares y accesorios específicos que se solicitan por separado, contando con certificaciones IEC y Marine y cumplimiento de Green Premium RoHS y REACh.
Especificaciones Principales de GS1JD3
TeSys
TeSys GS
GS1 J
Interruptor-seccionador portafusible
Protección
3P
3t
3 NO
100 A (at 40 °C)
100 A en 440 V 2 polos en serie por fase DC-23A || 100 A en 440 V 2 polos en serie por fase DC-23B || 100 A en 690 V con cubierta de terminal AC-23A || 100 A en 690 V con cubierta de terminal AC-23B || 100 A en 400 V AC-23A || 100 A en 400 V AC-23B || 100 A en 500 V AC-23A || 100 A en 500 V AC-23B
NFC
22 x 58 mm
CA || CC
50/60 Hz
Otras Especificaciones de GS1JD3
Lado derecho directo
Placa
750 V CA 50/60 Hz
8 kV
55 kW en 400 V || 75 kW en 500 V || 90 kW en 690 V
9 W
1000 A en 400 V AC-23B
800 A en 400 V - tipo de cable: AC-23B)
20 kA
10000 ciclos
1500 ciclos AC-23A || 1500 ciclos AC-23B || 300 ciclos DC-23A || 300 ciclos DC-23B
Circuito de alimentación, estado 1 barras || Circuito de alimentación, estado 1 terminales cerrados25…95 mm² flexible
100 kA en 400 V con protección porfusibles gG
Circuito de alimentación, estado 1 12 N.m - en barras || Circuito de alimentación, estado 1 12 N.m - en terminales cerrados
Valores instantáneos y de demanda
CE
TH
IP20 acorde a IEC 60529 (con cubierta de terminal)
-20…70 °C
-40…80 °C
850 °C cubierta de fusibles acorde a IEC 60695-2-1 || 960 °C cuerpo acorde a IEC 60695-2-1
162 mm
150 mm
116 mm
1,5 kg
