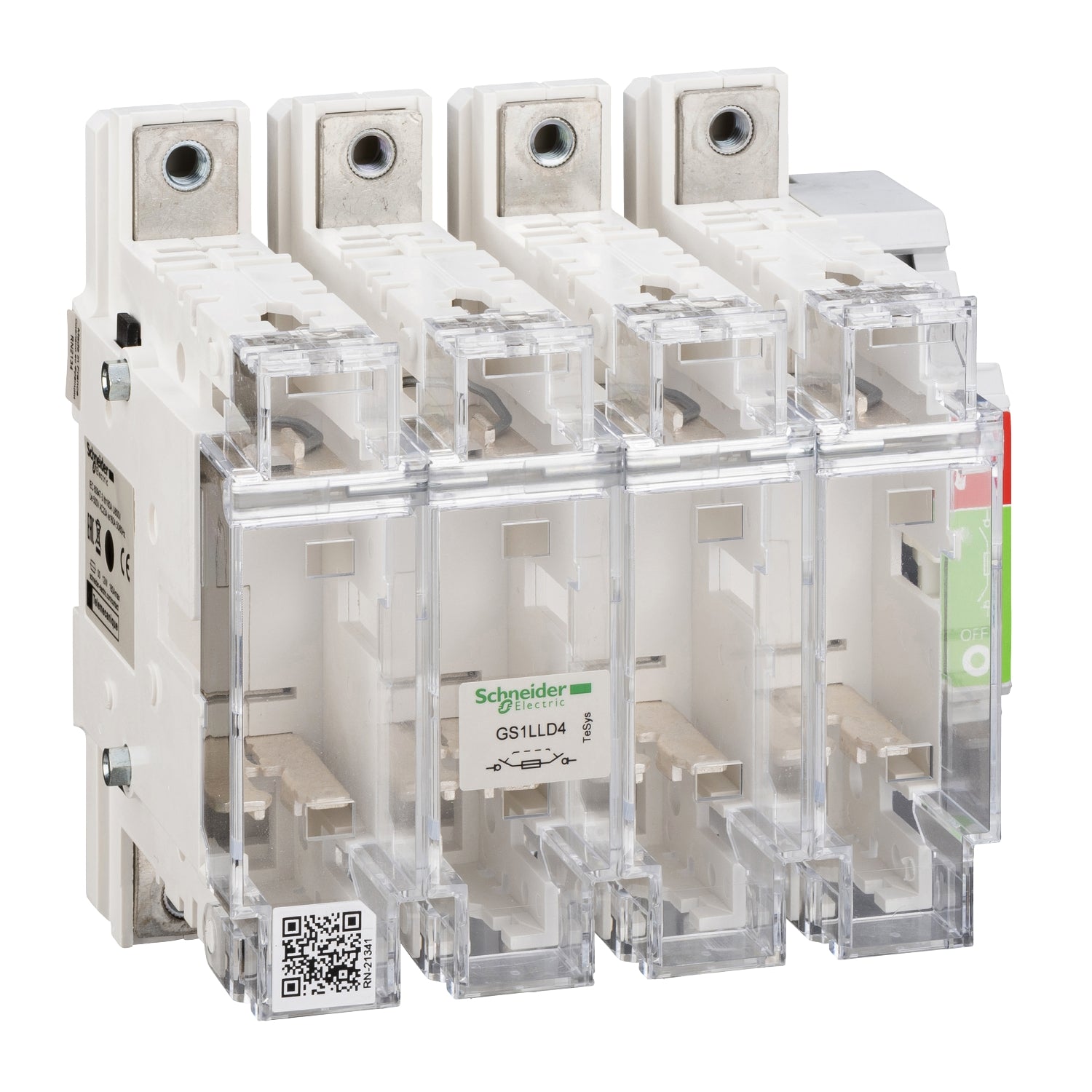

GS1LLD4 - Interruptor Seccionador portafusibles TeSys GS 4P 160A tamaño fusible 00 Schneider
GS1LLD4 - Interruptor Seccionador portafusibles TeSys GS 4P 160A tamaño fusible 00 Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de GS1LLD4
La referencia GS1LLD4 Schneider es un interruptor seccionador portafusibles TeSys GS de 4 polos con corriente nominal de 160 A y tensión de hasta 750 V. La referencia GS1LLD4 está diseñada para utilizar enlaces de fusible DIN de tamaño 00 hasta 160 A y permite aplicaciones de motor de hasta 80 kW a 400 V en categoría AC-23. El interruptor portafusibles GS1LLD4 ofrece una intensidad de cortocircuito de 100 kA a 400 V y admite la incorporación de módulos de contactos auxiliares opcionales, contando con certificaciones IEC y Marine y cumplimiento con Green Premium RoHS y REACh.
Especificaciones Principales de GS1LLD4
TeSys
TeSys GS
GS1 L
Interruptor-seccionador portafusible
Protección
4P
4t
4 NA
160 A (at 40 °C)
125 A en 440 V 2 polos en serie por fase DC-23A || 125 A en 440 V 2 polos en serie por fase DC-23B || 125 A en 690 V con cubierta de terminal AC-23A || 125 A en 690 V con cubierta de terminal AC-23B || 160 A en 400 V AC-23A || 160 A en 400 V AC-23B || 160 A en 500 V AC-23A || 160 A en 500 V AC-23B
DIN
00
CC || CA
50/60 Hz
Otras Especificaciones de GS1LLD4
Lado derecho directo
Placa
750 V CA 50/60 Hz
8 kV
90 kW en 400 V || 110 kW en 500 V || 110 kW en 690 V
12 W
1600 A en 400 V AC-23B
1280 A en 400 V - tipo de cable: AC-23B)
22,7 kA
10000 ciclos
1000 ciclos AC-23A || 1000 ciclos AC-23B || 200 ciclos DC-23A || 200 ciclos DC-23B
Circuito de alimentación, estado 1 barras || Circuito de alimentación, estado 1 terminales cerrados50…95 mm² flexible
100 kA en 400 V con protección porfusibles gG
Circuito de alimentación, estado 1 12 N.m - en barras || Circuito de alimentación, estado 1 12 N.m - en terminales cerrados
Valores instantáneos y de demanda
CE
TH
IP20 acorde a IEC 60529 (con cubierta de terminal)
-20…70 °C
-40…80 °C
850 °C cubierta de fusibles acorde a IEC 60695-2-1 || 960 °C cuerpo acorde a IEC 60695-2-1
162 mm
186 mm
126,5 mm
2,3 kg
