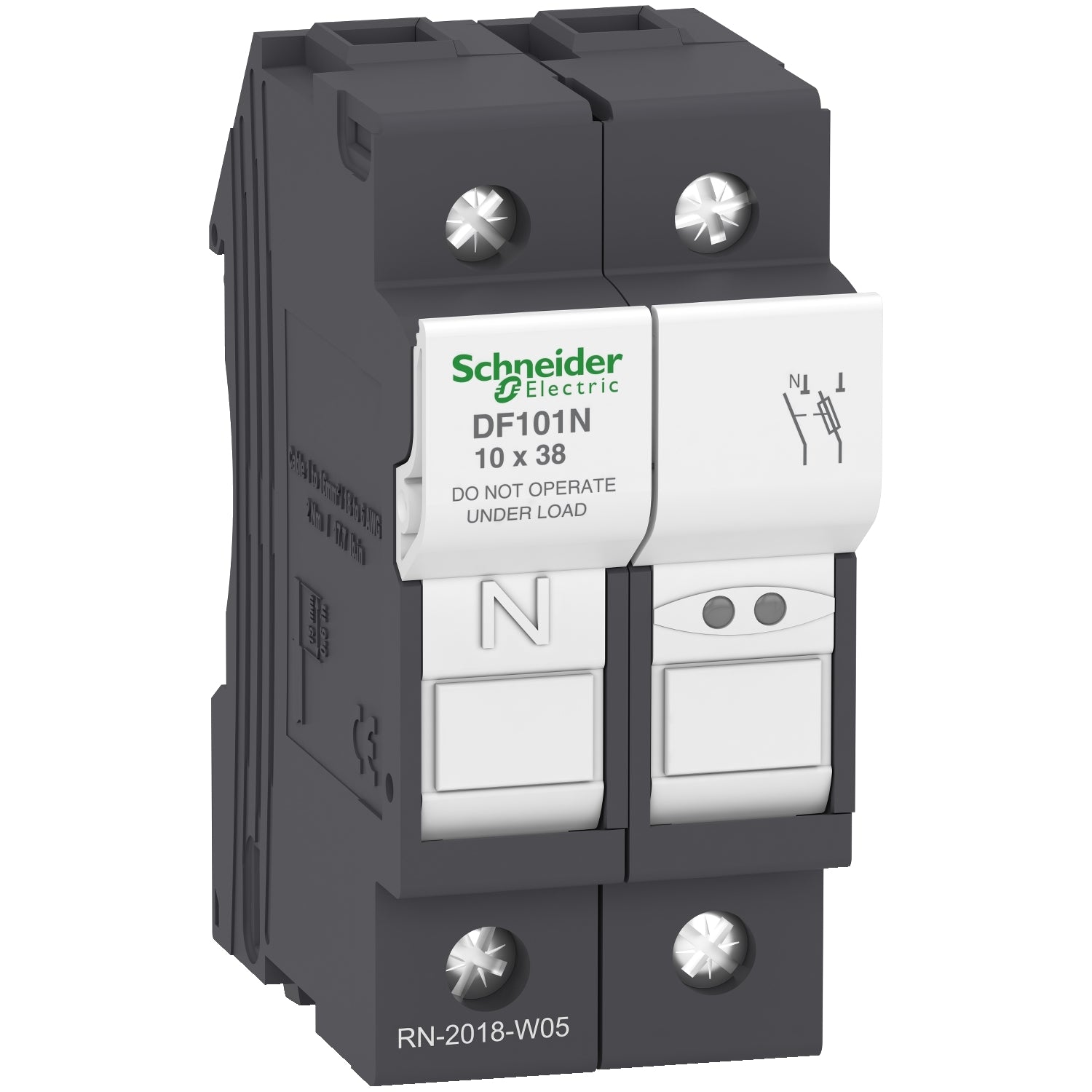

DF101N - Portafusibles Tesys DF 1P+N 32A 690VAC tamaño del fusible 10x38 mm Schneider
DF101N - Portafusibles Tesys DF 1P+N 32A 690VAC tamaño del fusible 10x38 mm Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de DF101N
La referencia DF101N Schneider es un portafusibles modular TeSys DF de 2 polos en configuración 1P+N con corriente nominal de hasta 32 A y tensión de hasta 690 V. La referencia DF101N está diseñada para cartuchos de fusible de 10 x 38 mm y proporciona una intensidad de cortocircuito de hasta 120 kA a 400 V, incorporando un polo neutro con cartucho tubular bloqueado. El portafusibles DF101N permite montaje en carril DIN de 35 mm, conexión mediante bornes de tornillo y bloqueo mediante candado sin accesorios adicionales, se suministra en lotes de seis unidades y cuenta con certificaciones IEC, UL, CSA, CCC, EAC y Marine cumpliendo Green Premium RoHS y REACh.
Especificaciones Principales de DF101N
TeSys
TeSys DF
Portafusible
DF10
tubular link para barra de bloqueo
DF2CN percutor del cartucho de fusibles || DF2EA percutor del cartucho de fusibles
1P + N
10 x 38 mm
0…32 A, aM || 0…32 A, gG
Maneta bloqueable
AC-21 acorde a valores instantáneos y de demanda || DC-21A acorde a valores instantáneos y de demanda
690 V CA || 690 V CC
32 A en 400 V CA
32 A en <20 °C
690 V CA
6 kV
III
120 kA 400 V acorde a valores instantáneos y de demanda || 120 kA 500 V acorde a valores instantáneos y de demanda
3 W longitud máxima recomendada del tubo: 12,5 pies
Otras Especificaciones de DF101N
Es decir = 10 mA || EN/IEC 60269-2 || UL 4248-1 || CSA C22.2 No 4248-1 || EN 45545-2, estado 1 R22 HL2
IEC || Certificación UL || CSA || CCC || EAC || DNV-GL
Carril DIN simétrico de 35 mm
Vertical (tolerancia: +/- 23°)
Bornas tornillo 1 cable(s) 1…16 mm²Rígido || Bornas tornillo 2 cable(s) 1…6 mm²Rígido || Bornas tornillo 1 cable(s) 1…16 mm²flexible with or without || Bornas tornillo 2 cable(s) 1…6 mm²flexible with or without
2,2 N.m - con destornillador PZ2 || 2,2 N.m - con destornillador plano 5,5 mm Ø
79,5 mm
35 mm
61 mm
0,087 kg
Juego de 6
-40…70 °C
-40…70 °C con reducción de la temperatura
0...2000 m
IP20
3
960 °C acorde a IEC 60695-2-1
DF10
