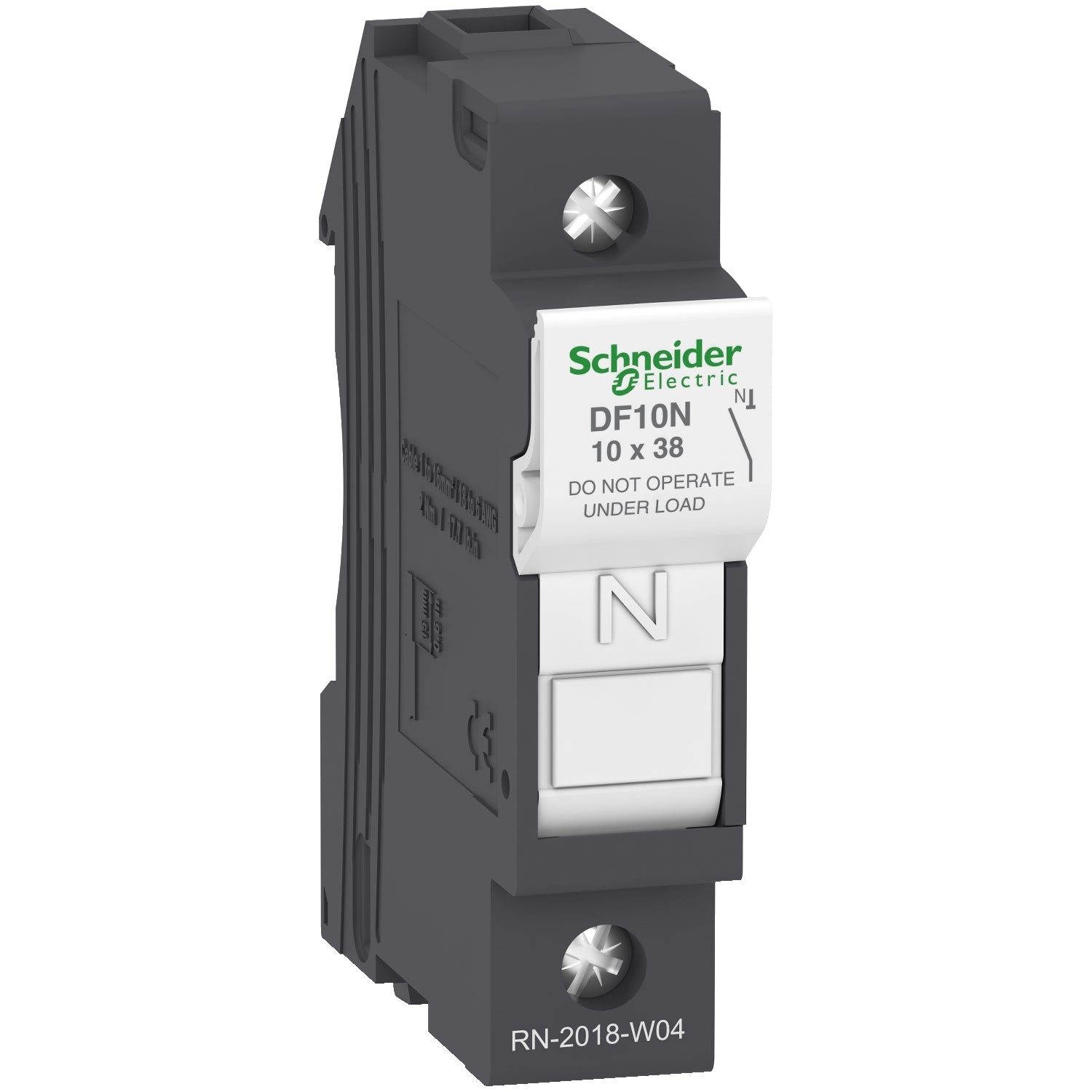

DF10N - Portafusibles Tesys DF 1P neutro 32 A 690VCA tamaño del fusible 10 x 38 mm con enlace tubular Schneider
DF10N - Portafusibles Tesys DF 1P neutro 32 A 690VCA tamaño del fusible 10 x 38 mm con enlace tubular Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de DF10N
La referencia DF10N Schneider es un portafusibles modular TeSys DF de un polo correspondiente al polo neutro, diseñado para la protección de circuitos de control de hasta 32 A con una tensión nominal de 690 V en corriente alterna. La referencia DF10N está destinada a la asociación con portafusibles para cartuchos de 10 x 38 mm y 8,5 x 31,5 mm e incorpora un cartucho tubular bloqueado. El portafusibles DF10N presenta un formato compacto de 17,5 mm de ancho, permite montaje en carril DIN de 35 mm con conexión mediante bornes de tornillo, es bloqueable con candado sin necesidad de accesorios adicionales, se suministra en lotes de 12 unidades y cuenta con certificaciones IEC, UL, CSA, CCC, EAC y Marine cumpliendo Green Premium conforme a RoHS y REACh.
Especificaciones Principales de DF10N
TeSys
TeSys DF
Portafusible
DF10
tubular link para barra de bloqueo
1N
10 x 38 mm
0…32 A, aM || 0…32 A, gG
Maneta bloqueable
AC-21 acorde a valores instantáneos y de demanda || DC-21A acorde a valores instantáneos y de demanda
690 V CA || 690 V CC
32 A en 400 V CA
32 A en <20 °C
690 V CA
6 kV
III
120 kA 400 V acorde a valores instantáneos y de demanda || 120 kA 500 V acorde a valores instantáneos y de demanda
Otras Especificaciones de DF10N
Es decir = 10 mA || EN/IEC 60269-2 || UL 4248-1 || CSA C22.2 No 4248-1 || EN 45545-2, estado 1 R22 HL2
IEC || Certificación UL cuando se asocia con un portafusibles de fase || CSA || CCC || EAC || DNV-GL
Carril DIN simétrico de 35 mm
Vertical (tolerancia: +/- 23°)
Bornas tornillo 1 cable(s) 1…16 mm²Rígido || Bornas tornillo 2 cable(s) 1…6 mm²Rígido || Bornas tornillo 1 cable(s) 1…16 mm²flexible with or without || Bornas tornillo 2 cable(s) 1…6 mm²flexible with or without
2,2 N.m - con destornillador PZ2 || 2,2 N.m - con destornillador plano 5,5 mm Ø
79,5 mm
17,5 mm
61 mm
0,045 kg
Juego de 12
-40…70 °C
-40…70 °C con reducción de la temperatura
0...2000 m
IP20
3
960 °C acorde a IEC 60695-2-1
DF10
