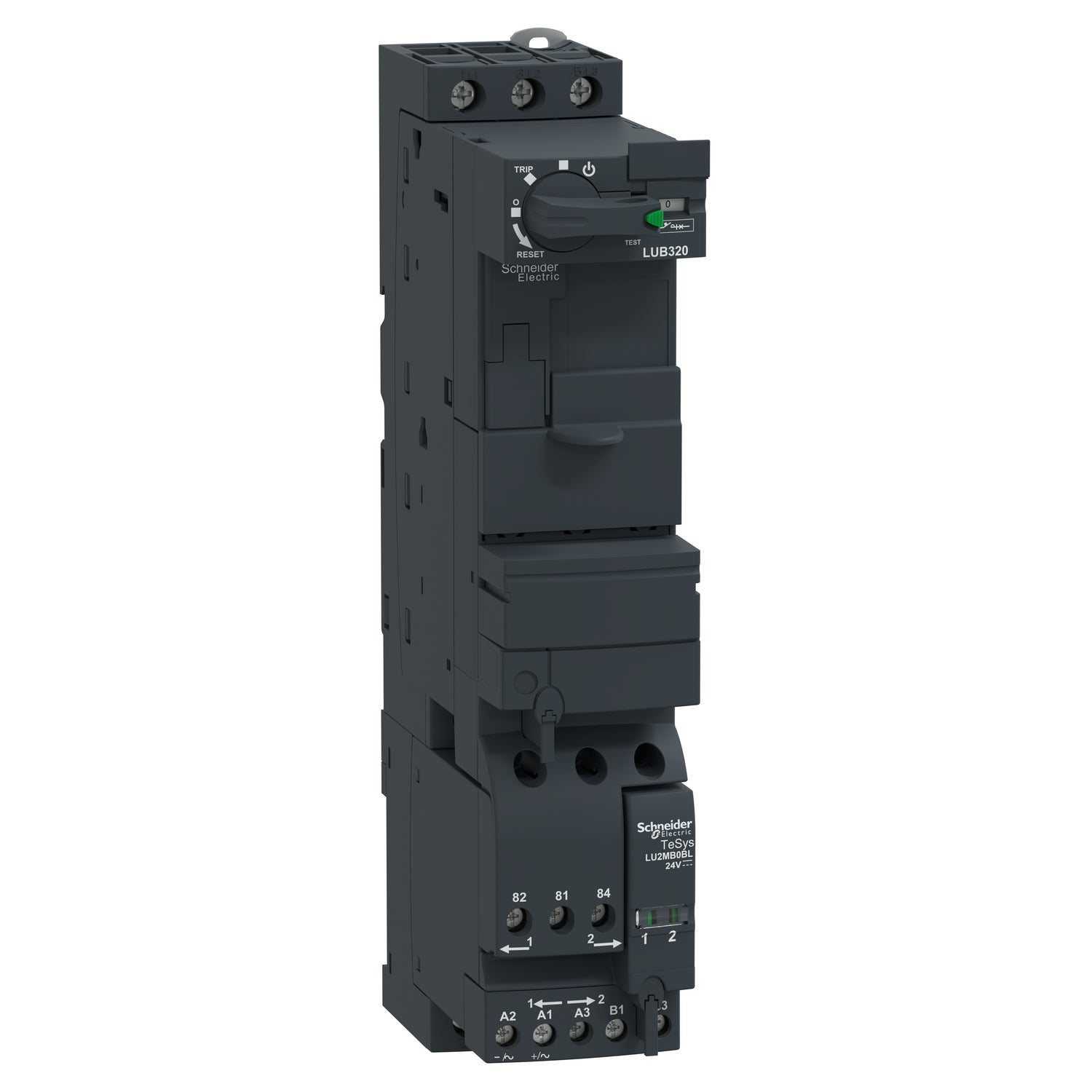

LU2B32BL - Base inversora TeSys U 3P 32A 690V bobina 24V CC Schneider
LU2B32BL - Base inversora TeSys U 3P 32A 690V bobina 24V CC Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LU2B32BL
La referencia LU2B32BL Schneider es una base inversora de alimentación estándar para sistemas TeSys U. La referencia LU2B32BL dispone de 3 polos normalmente abiertos con una corriente nominal de 32 A y una tensión de empleo de 690 V, y está diseñada para completarse con una unidad de control LUC con el fin de formar un controlador de arrancador inversor TeSys U. La base LU2B32BL permite aplicaciones de motores trifásicos de hasta 15 kW a 400 V e integra contactos de alimentación, bobina de control de 24 V CC y una maneta giratoria. Su diseño modular permite la incorporación de módulos adicionales para configurar un sistema de arranque inversor completo dentro del ecosistema TeSys U.
Especificaciones Principales de LU2B32BL
TeSys
TeSys V
LU2B
Base de alimentación con inversión
Control del motor || Protección del motor
Convertidor LUC.X6BL || Convertidor LUC.1XBL || Convertidor LUC.05BL || Convertidor LUC.12BL || Convertidor LUC.18BL || Convertidor LUC.32BL
3P
Sí
690 V CA para circuito de alimentación
40...60 Hz
32 A
32 A en <= 440 V || 23 A en 500 V || 21 A en 690 V
AC-43 || AC-44 || AC-41
50 kA en 230 V || 50 kA en 440 V || 10 kA en 500 V || 4 kA en 690 V
1 NA + 1 NC
tipo contactos cableados mecánicamente - tipo de cable: 1 NA + 1 NC) acorde a IEC 60947-4-1 || tipo contacto espejo - tipo de cable: 1 NC) acorde a IEC 60947-1
24 V DC
14,5 V DC caída || 20...27 V DC en funcionamiento
Otras Especificaciones de LU2B32BL
120 mA en 24 V DC I máximo al cerrar || 120 mA en 24 V DC I rms sellado
3 W para Circuito de control con LUCA, LUCB, LUCC, LUCD || 1,8 W para Circuito de control con LUCM
15 ms CC
B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
150 ms con cambio dirección para circuito de alimentación || 75 ms sin cambio de dirección para circuito de alimentación || 35 ms apertura con LUCA, LUCB, LUCC, LUCD, LUCM para Circuito de control || 75 ms cierre con LUCM para Circuito de control || 70 ms cierre con LUCA, LUCB, LUCC, LUCD para Circuito de control
15 Mciclos
3600 cyc/h
CE || UL || CSA || CCC || EAC || ASEFA || ATEX || Marino
EN 60947-6-2 || IEC 60947-6-2 || UL 60947-4-1, con barrera de fase || CSA C22.2 No 60947-4-1, con barrera de fase
690 V acorde a IEC 60947-6-2 (grado contaminación 3) || 600 V acorde a UL 60947-4-1 || 600 V acorde a CSA C22.2 No 60947-4-1
6 kV acorde a IEC 60947-6-2
400 V SELV entre los circuitos de control y auxiliares acorde a IEC 60947-1, anexo N || 400 V SELV entre o circuito de control o auxiliar y o circuito principal acorde a IEC 60947-1, anexo N
Encliquetado (Carril DIN) || Fijado mediante tornillo (placa)
Circuito de control, estado 1 Bornas tornillo 1 cable(s) 0,34…1,5 mm² flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 1 cable(s) 0,75…1,5 mm² flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 1 cable(s) 0,75…1,5 mm² Rígido || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 0,34…1,5 mm² flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 0,75…1,5 mm² flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 0,75…1,5 mm² Rígido || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 1…10 mm² Rígido || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 1…6 mm² flexible Con extremo de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 2,5…10 mm² flexible Sin extremidad de cable || Circuito de alimentación, estado 1 Bornas tornillo 2 cable(s) 1…6 mm² flexible Con extremo de cable || Circuito de alimentación, estado 1 Bornas tornillo 2 cable(s) 1…6 mm² Rígido || Circuito de alimentación, estado 1 Bornas tornillo 2 cable(s) 1,5…6 mm² flexible Sin extremidad de cable
Circuito de control: 0,8…1,2 N.m Plano destornillador 5 mm || Circuito de control: 0,8…1,2 N.m Philips nº 1 destornillador 5 mm || Circuito de alimentación: 1,9…2,5 N.m Plano destornillador 6 mm || Circuito de alimentación: 1,9…2,5 N.m Philips nº 2 destornillador 6 mm || Circuito de alimentación: 1,9…2,5 N.m pozidriv No 2 destornillador 6 mm
45 mm
224 mm
126 mm
1,27 kg
LU2B
IP20 acorde a IEC 60947-1 (panel frontal y terminales cableados) || IP20 acorde a IEC 60947-1 (otras caras) || Cuerpo acorde a IEC 60947-1 (panel frontal fuera de la zona de conexión)
TH acorde a IEC 60068
-25…60 °C con LUCM || -25…70 °C con LUCA, LUCB, LUCC, LUCD
-40…85 °C
960 °C piezas soporte de componentes activos acorde a IEC 60695-2-12 || 650 °C acorde a IEC 60695-2-12
2000 m
10 gn polos de potencia abiertos acorde a IEC 60068-2-27 || 15 gn polos de potencia cerrados acorde a IEC 60068-2-27
2 gn (f = 5…300 Hz) polos de potencia abiertos acorde a IEC 60068-2-27 || 4 gn (f = 5…300 Hz) polos de potencia cerrados acorde a IEC 60068-2-27
8 kV nivel 3 al aire libre acorde a IEC 61000-4-2 || 8 kV nivel 4 en contacto acorde a IEC 61000-4-2
2 kV clase 3 enlace serie acorde a IEC 61000-4-4 || 4 kV clase 4 todos los circuitos excepto para enlace serie acorde a IEC 61000-4-4
10 V/m 3 acorde a IEC 61000-4-3
10 V acorde a IEC 61000-4-6
3 ms para Circuito de control
70 % / 500 ms acorde a IEC 61000-4-11
