Descripción de LU2MB0BL

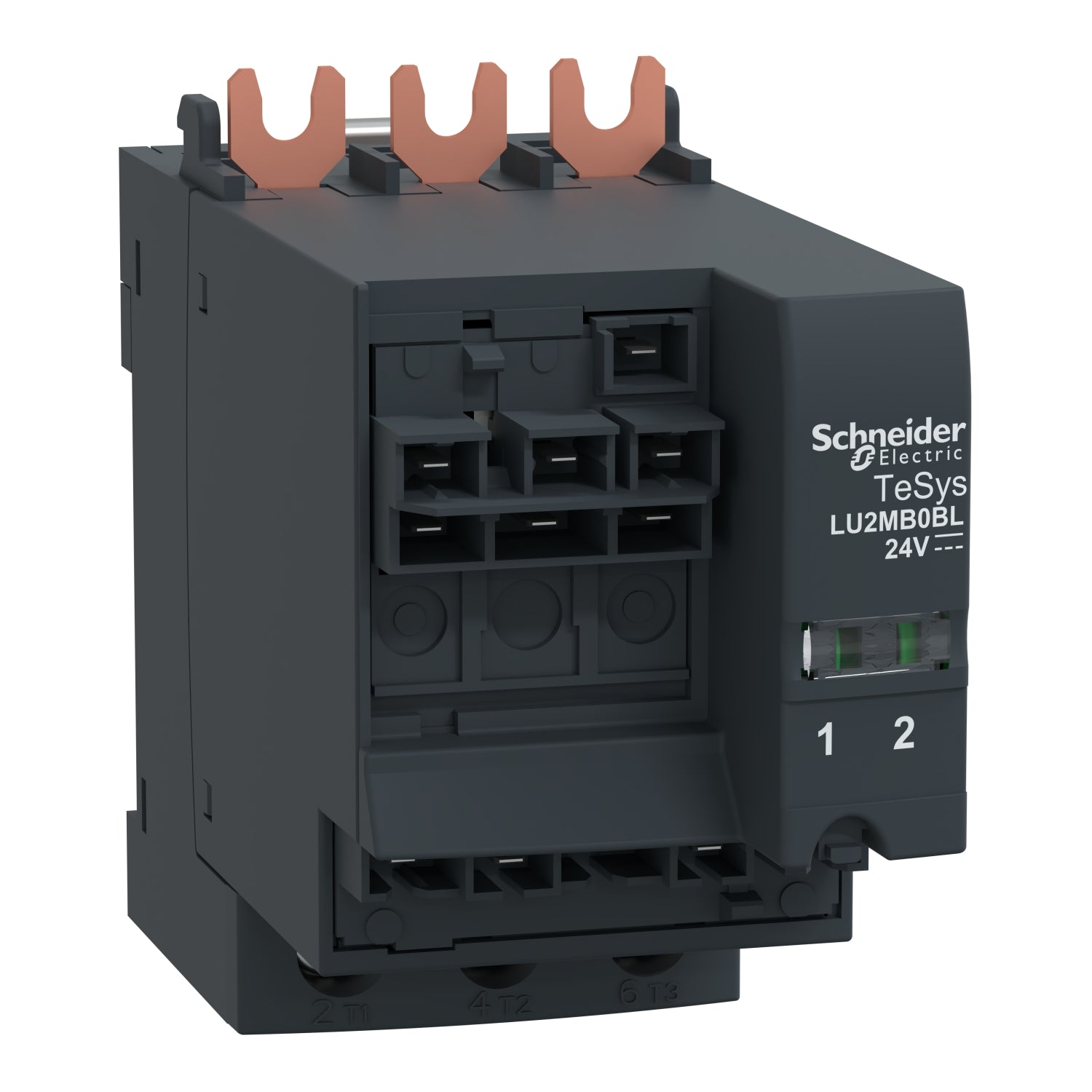

La referencia LU2MB0BL Schneider es un bloque inversor para sistemas TeSys U. La referencia LU2MB0BL es un módulo inversor para montaje vertical que proporciona contactos de alimentación de inversión y control de bobinas con funciones de enclavamiento, alimentado a 24 V CC. El bloque LU2MB0BL está diseñado para su uso con bases de alimentación avanzadas LUB120, LUB320 o LUB380 equipadas con unidades de control LUC de tipo BL, y se asocia con el conector LU9MR1C y el bornero de control LU9M1 para completar un montaje inversor vertical. Cumple los requisitos de sostenibilidad Green Premium conforme a RoHS y REACh.
Especificaciones Principales de LU2MB0BL
TeSys
LU2MB
Bloque inversor
Direct mounting ((*))
Control del motor
38 A
24 V DC
120 mA en 24 V DC I máximo al cerrar || 120 mA en 24 V DC I rms sellado
Otras Especificaciones de LU2MB0BL
690 V CA Circuito de alimentación
40...60 Hz
25 ms CA || 15 ms CC
150 ms con cambio dirección || 75 ms sin cambio de dirección
EN 60947-6-2 || IEC 60947-6-2 || UL 60947-4-1, con barrera de fase || CSA C22.2 No 60947-4-1, con barrera de fase
CE || UL || CSA || CCC || EAC || ASEFA || ATEX || Marino
690 V acorde a IEC 60947-6-2 || 600 V acorde a UL 60947-4-1 || 600 V acorde a CSA C22.2 No 60947-4-1
6 kV acorde a IEC 60947-6-2
Conectable
Circuito de control, estado 1 Bornas tornillo 1 cable(s) 0,34…1,5 mm² (diametro externo 3 mm) flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 1 cable(s) 0,75…1,5 mm² (diametro externo 3 mm) flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 1 cable(s) 0,75…1,5 mm² (diametro externo 3 mm) Rígido || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 0,34…1,5 mm² (diametro externo 3 mm) flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 0,75…1,5 mm² (diametro externo 3 mm) flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 0,75…1,5 mm² (diametro externo 3 mm) Rígido || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 1…10 mm² (diametro externo 4 mm) Rígido || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 1…6 mm² (diametro externo 4 mm) flexible Con extremo de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 2,5…10 mm² (diametro externo 4 mm) flexible Sin extremidad de cable || Circuito de alimentación, estado 1 Bornas tornillo 2 cable(s) 1…6 mm² (diametro externo 4 mm) flexible Con extremo de cable || Circuito de alimentación, estado 1 Bornas tornillo 2 cable(s) 1…6 mm² (diametro externo 4 mm) Rígido || Circuito de alimentación, estado 1 Bornas tornillo 2 cable(s) 1,5…6 mm² (diametro externo 4 mm) flexible Sin extremidad de cable
Circuito de control: 0,8…1,2 N.m Plano destornillador 5 mm || Circuito de control: 0,8…1,2 N.m Philips nº 2 destornillador 5 mm || Circuito de alimentación: 1,9…2,5 N.m Plano destornillador 6 mm || Circuito de alimentación: 1,9…2,5 N.m Philips nº 2 destornillador 6 mm
45 mm
80 mm
105 mm
0,4 kg
LU2MB
IP20 acorde a IEC 60947-1 (panel frontal y terminales cableados) || IP20 acorde a IEC 60947-1 (otras caras) || IP40 acorde a IEC 60947-1 (panel frontal fuera de la zona de conexión)
TH acorde a IEC 60068
-25…60 °C con LUCM || -25…70 °C con LUCA, LUCB, LUCC, LUCD
-40…85 °C
960 °C piezas soporte de componentes activos acorde a IEC 60695-2-12 || 650 °C acorde a IEC 60695-2-12
2000 m
10 gn polos de potencia abiertos acorde a IEC 60068-2-27 || 15 gn polos de potencia cerrados acorde a IEC 60068-2-27
2 gn (f = 5…300 Hz) polos de potencia abiertos acorde a IEC 60068-2-27 || 4 gn (f = 5…300 Hz) polos de potencia cerrados acorde a IEC 60068-2-27
8 kV nivel 3, al aire libre conforme a IEC 61000-4-2 || 8 kV nivel 4, en contacto conforme a IEC 61000-4-2
10 V/m nivel 3 acorde a IEC 61000-4-3
2 kV clase 3 enlace serie acorde a IEC 61000-4-4 || 4 kV clase 4 todos los circuitos excepto para enlace serie acorde a IEC 61000-4-4
10 V acorde a IEC 61000-4-6
