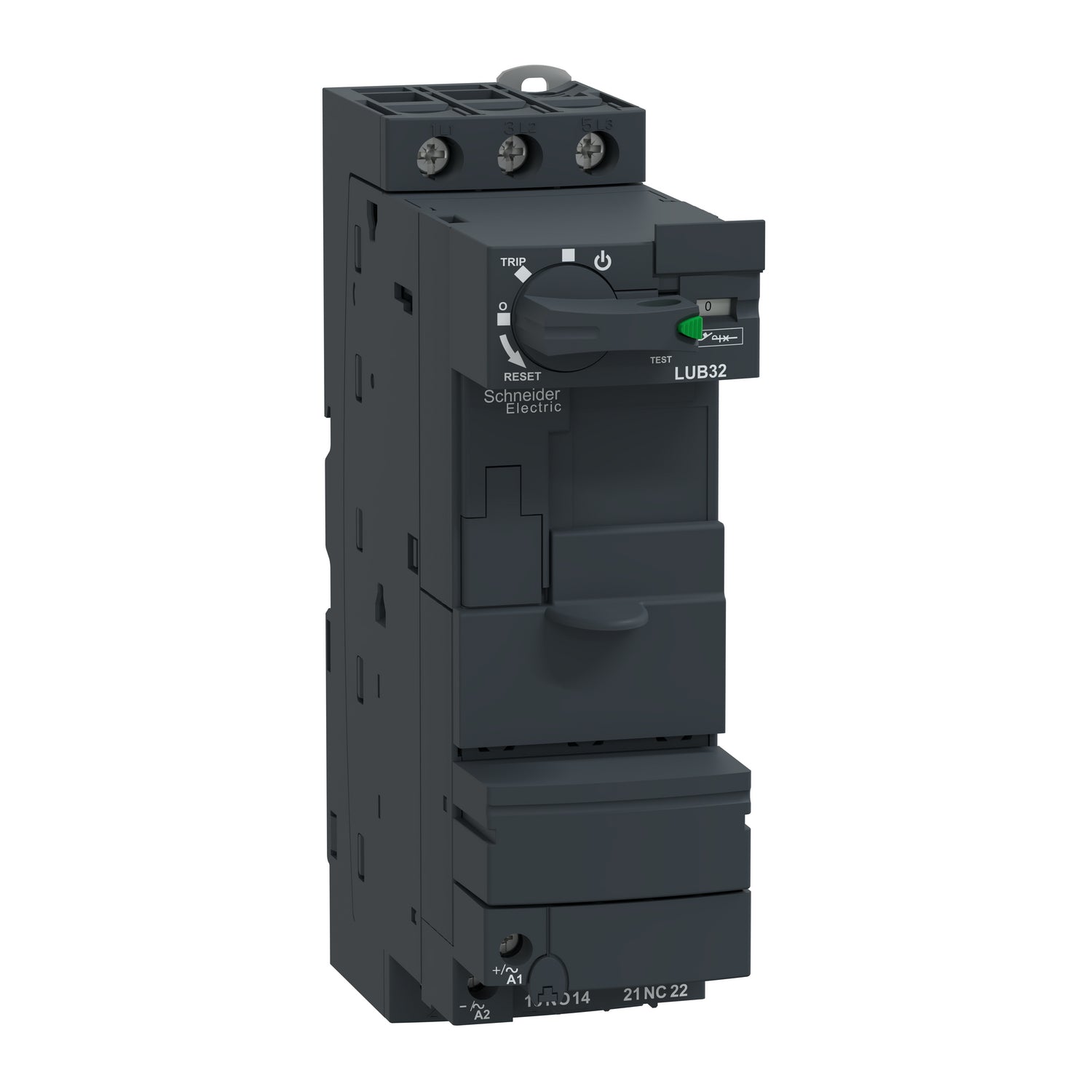

LUB32 - Base de potencia TeSys U 3P 32A 690 V Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Resumen Técnico
Descripción
La referencia LUB32 Schneider es una base de alimentación estándar para sistemas TeSys U. La referencia LUB32 dispone de 3 polos normalmente abiertos con una corriente nominal de 32 A y una tensión de empleo de 690 V, y está diseñada para completarse con una unidad de control LUC para formar un controlador de arrancador TeSys U. La base LUB32 permite aplicaciones de motores trifásicos de hasta 15 kW a 400 V e integra contactos de potencia, bobina de control y una maneta giratoria, ofreciendo un diseño modular preparado para la incorporación de módulos adicionales dentro del sistema TeSys U.
Ficha Técnica de LUB32
Especificaciones Principales
TeSys
TeSys V
LUB
Base de Potencia no inversora
Control del motor || Protección del motor
3P
Sí
690 V CA para circuito de alimentación
40...60 Hz
32 A
32 A en <= 440 V || 23 A en 500 V || 21 A en 690 V
AC-43 || AC-44 || AC-41
50 kA en 230 V || 50 kA en 440 V || 10 kA en 500 V || 4 kA en 690 V
1 NA + 1 NC
tipo contactos cableados mecánicamente - tipo de cable: 1 NA + 1 NC) acorde a IEC 60947-4-1 || tipo contacto espejo - tipo de cable: 1 NC) acorde a IEC 60947-1
24 V CA 50/60 Hz || 24 V DC || 48...72 V CA 50/60 Hz || 48...72 V DC || 110...240 V CA 50/60 Hz || 110...220 V DC
Datos Adicionales
200 mA en 24 V DC I máximo al cerrar con LUCM || 220 mA en 24 V CA I máximo al cerrar con LUCA, LUCB, LUCC, LUCD || 220 mA en 24 V DC I máximo al cerrar con LUCA, LUCB, LUCC, LUCD || 25 mA en 110...220 V DC I rms sellado con LUCA, LUCB, LUCC, LUCD || 25 mA en 110...240 V CA I rms sellado con LUCA, LUCB, LUCC, LUCD || 280 mA en 110...220 V DC I máximo al cerrar con LUCA, LUCB, LUCC, LUCD || 280 mA en 110...240 V CA I máximo al cerrar con LUCA, LUCB, LUCC, LUCD || 280 mA en 48...72 V CA I máximo al cerrar con LUCA, LUCB, LUCC, LUCD || 280 mA en 48...72 V DC I máximo al cerrar con LUCA, LUCB, LUCC, LUCD || 45 mA en 48...72 V CA I rms sellado con LUCA, LUCB, LUCC, LUCD || 45 mA en 48...72 V DC I rms sellado con LUCA, LUCB, LUCC, LUCD || 75 mA en 24 V DC I rms sellado con LUCM || 80 mA en 24 V DC I rms sellado con LUCA, LUCB, LUCC, LUCD || 90 mA en 24 V CA I rms sellado con LUCA, LUCB, LUCC, LUCD
3 W para Circuito de control con LUCA, LUCB, LUCC, LUCD || 1,8 W para Circuito de control con LUCM
B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
35 ms apertura con LUCA, LUCB, LUCC, LUCD, LUCM para Circuito de control || 50 ms en >= 72 V cierre con LUCA, LUCB, LUCC, LUCD para Circuito de control || 60 ms en 48 V cierre con LUCA, LUCB, LUCC, LUCD para Circuito de control || 70 ms en 24 V cierre con LUCA, LUCB, LUCC, LUCD para Circuito de control || 65 ms cierre con LUCM para Circuito de control
15 Mciclos
3600 cyc/h
CE || UL || CSA || CCC || EAC || ASEFA || ATEX || Marino
EN 60947-6-2 || IEC 60947-6-2 || UL 60947-4-1, con barrera de fase || CSA C22.2 No 60947-4-1, con barrera de fase
690 V acorde a IEC 60947-6-2 (grado contaminación 3) || 600 V acorde a UL 60947-4-1 || 600 V acorde a CSA C22.2 No 60947-4-1
6 kV acorde a IEC 60947-6-2
400 V SELV entre los circuitos de control y auxiliares acorde a IEC 60947-1, anexo N || 400 V SELV entre o circuito de control o auxiliar y o circuito principal acorde a IEC 60947-1, anexo N
Encliquetado (Carril DIN) || Fijado mediante tornillo (placa)
Circuito de control, estado 1 Bornas tornillo 1 cable(s) 0,34…1,5 mm² flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 1 cable(s) 0,75…1,5 mm² flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 1 cable(s) 0,75…1,5 mm² Rígido || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 0,34…1,5 mm² flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 0,75…1,5 mm² flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 0,75…1,5 mm² Rígido || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 1…10 mm² Rígido || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 1…6 mm² flexible Con extremo de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 2,5…10 mm² flexible Sin extremidad de cable || Circuito de alimentación, estado 1 Bornas tornillo 2 cable(s) 1…6 mm² flexible Con extremo de cable || Circuito de alimentación, estado 1 Bornas tornillo 2 cable(s) 1…6 mm² Rígido || Circuito de alimentación, estado 1 Bornas tornillo 2 cable(s) 1,5…6 mm² flexible Sin extremidad de cable
Circuito de control: 0,8…1,2 N.m Plano destornillador 5 mm || Circuito de control: 0,8…1,2 N.m Philips nº 1 destornillador 5 mm || Circuito de alimentación: 1,9…2,5 N.m Plano destornillador 6 mm || Circuito de alimentación: 1,9…2,5 N.m Philips nº 2 destornillador 6 mm || Circuito de alimentación: 1,9…2,5 N.m pozidriv No 2 destornillador 6 mm
45 mm
154 mm
126 mm
0,9 kg
LUB
IP20 acorde a IEC 60947-1 (panel frontal y terminales cableados) || IP20 acorde a IEC 60947-1 (otras caras) || Cuerpo acorde a IEC 60947-1 (panel frontal fuera de la zona de conexión)
TH acorde a IEC 60068
-25…60 °C con LUCM || -25…70 °C con LUCA, LUCB, LUCC, LUCD
-40…85 °C
960 °C piezas soporte de componentes activos acorde a IEC 60695-2-12 || 650 °C acorde a IEC 60695-2-12
2000 m
10 gn polos de potencia abiertos acorde a IEC 60068-2-27 || 15 gn polos de potencia cerrados acorde a IEC 60068-2-27
2 gn (f = 5…300 Hz) polos de potencia abiertos acorde a IEC 60068-2-27 || 4 gn (f = 5…300 Hz) polos de potencia cerrados acorde a IEC 60068-2-27
8 kV nivel 3 al aire libre acorde a IEC 61000-4-2 || 8 kV nivel 4 en contacto acorde a IEC 61000-4-2
1 kV modo serie 24...240 V CA acorde a IEC 60947-6-2 || 1 kV modo serie 48...220 V DC acorde a IEC 60947-6-2 || 2 kV modo común 24...240 V CA acorde a IEC 60947-6-2 || 2 kV modo común 48...220 V DC acorde a IEC 60947-6-2
2 kV clase 3 enlace serie acorde a IEC 61000-4-4 || 4 kV clase 4 todos los circuitos excepto para enlace serie acorde a IEC 61000-4-4
10 V/m 3 acorde a IEC 61000-4-3
10 V acorde a IEC 61000-4-6
3 ms para Circuito de control
70 % / 500 ms acorde a IEC 61000-4-11
