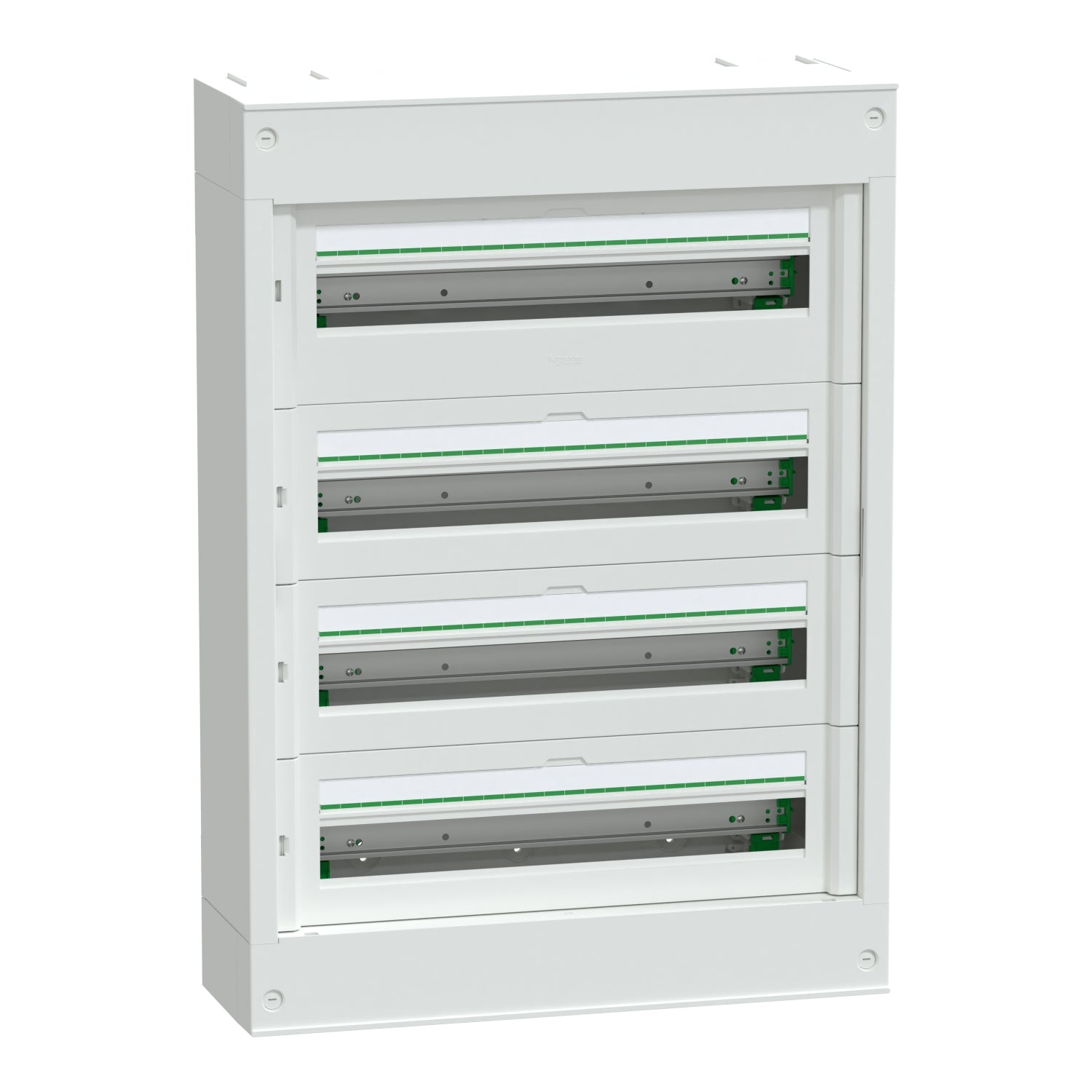

LVSST424 - Cuadro eléctrico superficie PrismaSeT S 4 Filas x 24 módulos Schneider
LVSST424 - Cuadro eléctrico superficie PrismaSeT S 4 Filas x 24 módulos Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LVSST424
La referencia LVSST424 Schneider es un cuadro eléctrico de superficie de la gama PrismaSeT S con 4 filas y 24 módulos de 18 mm para instalaciones interiores residenciales y terciarias, fabricado en metal con frontal de tecnoplástico blanco RAL 9003. El cuadro de superficie LVSST424 ofrece grado de protección IP41 e IK09 con puerta y IP30 e IK08 sin puerta, clase de aislamiento II, tensión nominal de aislamiento de 400 V y una corriente nominal de hasta 160 A. El cuadro eléctrico LVSST424 incorpora 4 carriles DIN asimétricos desmontables, bloque de terminales con 48 salidas y dimensiones de 570 mm de ancho, 808 mm de alto y 191 mm de profundidad.
Especificaciones Principales de LVSST424
PrismaSeT
S
Armario
Armario de distribución
Cofret
Superficie
Otras Especificaciones de LVSST424
Total: 570 mm
Total: 806 mm
Total : 191 mm
24
4
96
192
Clase II
4 protector de etiquetas || 4 blanking plate strip ((*)) || 1 bloques de terminales || 2 cable clips || 4 modular plate
Modular
DIN simétrico
Sin placa de montaje
Carril DIN
104 W
160 A
400 V
Cable o tubo || Placa con recorte || Caminho || Placas removíveis
1 tierra con capacidad de sujeción: 48 salientes
6 x 25 mm² + 42 x 4 mm² para tierra
Conexión de tornillo - tipo de cable: tierra) , 6 6…25 mm² || Push-in - tipo de cable: tierra) , 42 1,5…4 mm² - tipo de cable: flexible) || Push-in - tipo de cable: tierra) , 42 6 mm² - tipo de cable: rígido o trenzado)
Opción de cerradura
Envolvente, estado 1 metal || Delantero (mando rotativo), estado 1 tecnoplástico
15,110 kg
Envolvente, estado 1 Blanco - tipo de cable: RAL 9003) || Delantero (mando rotativo), estado 1 Blanco - tipo de cable: RAL 9003)
Residencial || Edificios pequeños
Delantero (mando rotativo), estado 1 750 °C acorde a IEC 60695-2-11
IP30 sin puerta || IP41 con puerta
IK08 sin puerta || IK09 con puerta
II
-25…60 °C
IEC 60670-1 || IEC 60670-24
