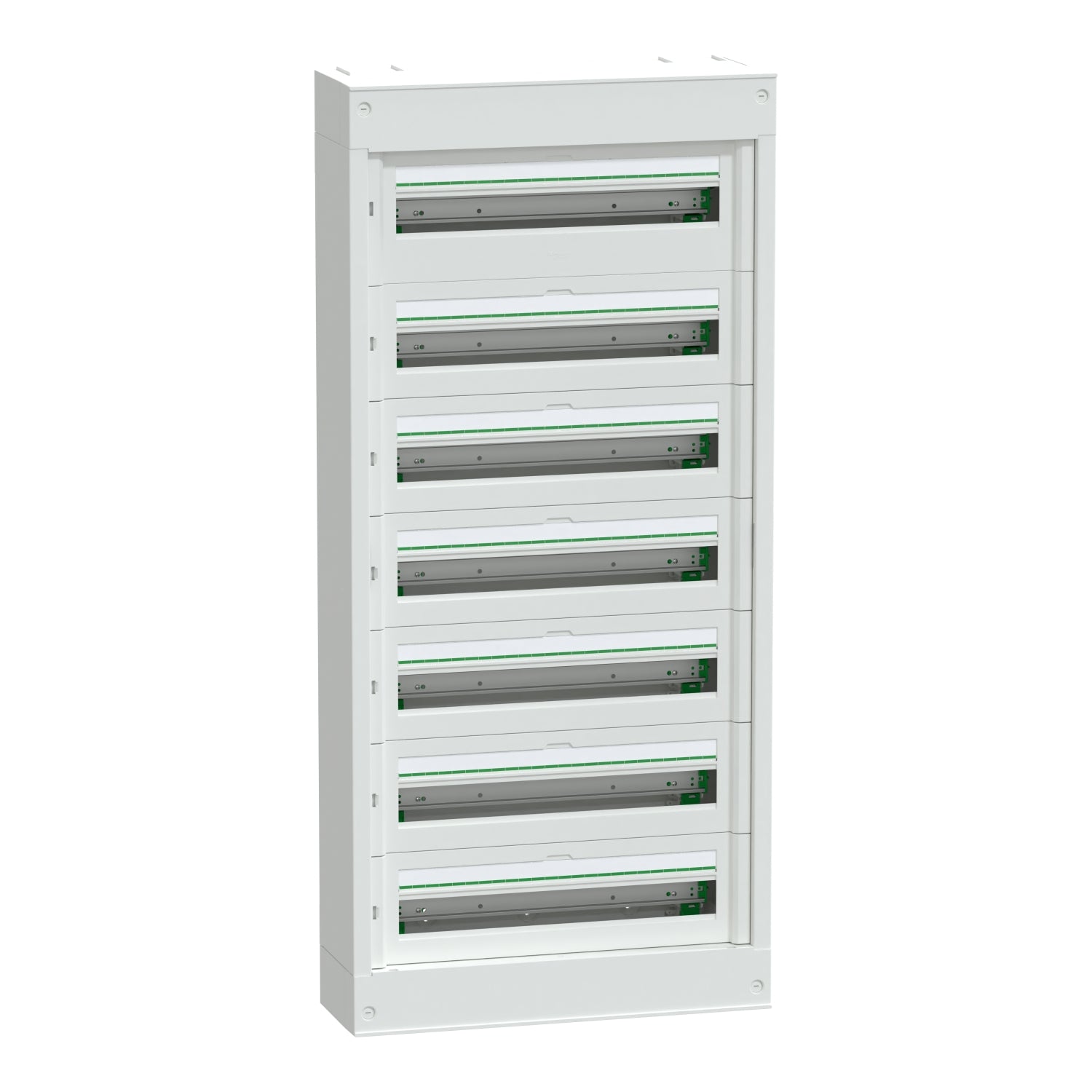

LVSST724 - Cuadro eléctrico superficie PrismaSeT S 7 Filas x 24 módulos Schneider
LVSST724 - Cuadro eléctrico superficie PrismaSeT S 7 Filas x 24 módulos Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LVSST724
La referencia LVSST724 Schneider es un cuadro eléctrico de superficie de la gama PrismaSeT S con 7 filas y 24 módulos de 18 mm, diseñado para instalaciones interiores residenciales y terciarias y fabricado en metal con frontal de tecnoplástico blanco RAL 9003. El cuadro de superficie LVSST724 dispone de grado de protección IP41 e IK09 con puerta y IP30 e IK08 sin puerta, clase de aislamiento II, tensión nominal de aislamiento de 400 V y una corriente nominal de hasta 160 A. El cuadro eléctrico LVSST724 integra 7 carriles DIN asimétricos desmontables, bloque de terminales con 96 salidas y dimensiones de 570 mm de ancho, 1258 mm de alto y 191 mm de profundidad.
Especificaciones Principales de LVSST724
PrismaSeT
S
Armario
Armario de distribución
Cofret
Superficie
Otras Especificaciones de LVSST724
Total: 570 mm
Total: 1256 mm
Total : 191 mm
24
7
168
336
Clase II
7 protector de etiquetas || 7 blanking plate strip ((*)) || 1 bloques de terminales || 5 cable clips || 7 modular plate
Modular
DIN simétrico
Sin placa de montaje
Carril DIN
187 W
160 A
400 V
Cable o tubo || Placa con recorte || Caminho || Placas removíveis
1 tierra con capacidad de sujeción: 96 salientes
12 x 25 mm² + 84 x 4 mm² para tierra
Conexión de tornillo - tipo de cable: tierra) , 12 6…25 mm² || Push-in - tipo de cable: tierra) , 84 1,5…4 mm² - tipo de cable: flexible) || Push-in - tipo de cable: tierra) , 84 6 mm² - tipo de cable: rígido o trenzado)
Opción de cerradura
Envolvente, estado 1 metal || Delantero (mando rotativo), estado 1 tecnoplástico
23,230 kg
Envolvente, estado 1 Blanco - tipo de cable: RAL 9003) || Delantero (mando rotativo), estado 1 Blanco - tipo de cable: RAL 9003)
Residencial || Edificios pequeños
Delantero (mando rotativo), estado 1 750 °C acorde a IEC 60695-2-11
IP30 sin puerta || IP41 con puerta
IK08 sin puerta || IK09 con puerta
II
-25…60 °C
IEC 60670-1 || IEC 60670-24
