Descripción de LVSXM524

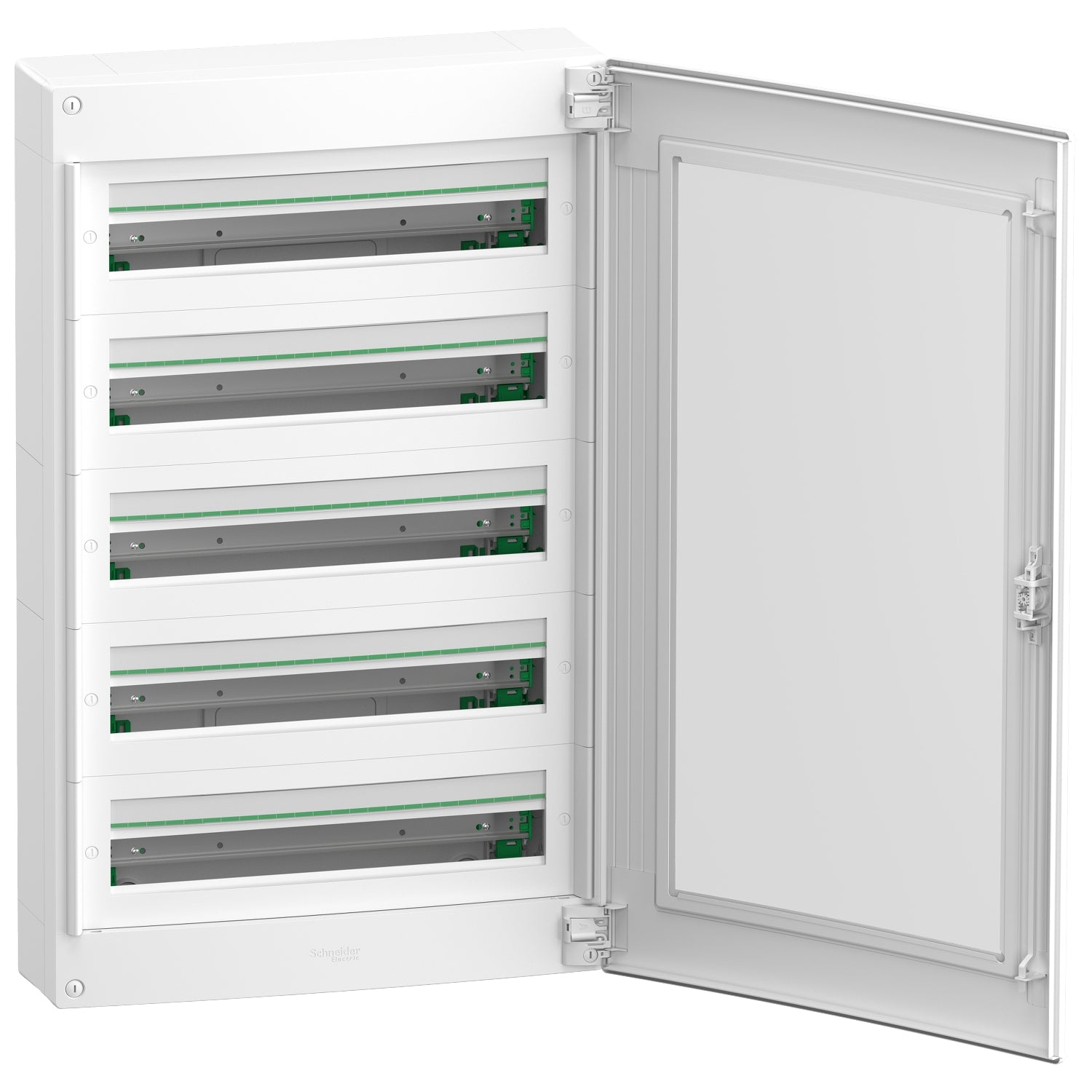

La referencia LVSXM524 Schneider es un cuadro eléctrico de superficie PrismaSeT XS con 5 filas y 24 módulos de 18 mm, diseñado para interiores y equipado con puerta transparente incolora y envolvente blanco RAL 9003. El cuadro de superficie LVSXM524 cuenta con grado de protección IP40 con puerta cerrada, IK09, clase de aislamiento II y admite una corriente nominal de hasta 125 A. El cuadro eléctrico LVSXM524 incluye placa trasera metálica, 5 carriles DIN desmontables, bloque de terminales de tierra con 48 salidas y unas dimensiones de 550 mm de ancho, 900 mm de alto y 168 mm de profundidad.
Especificaciones Principales de LVSXM524
PrismaSeT
ZENcelo ELV +
Armario
Armario de distribución
Superficie
Otras Especificaciones de LVSXM524
Total: 550 mm
Total: 900 mm
Total : 168 mm
155 mm
24
5
120
240
Clase II
5 etiqueta de identificación || 5 protector de etiquetas || 1 bloques de terminales || 2 blanking plate strip ((*)) || 1 Puerta || 5 DIN rail || 4 cable fixing hardware || 1 back plate
Modular
Transparente
DIN simétrico
Sin placa de montaje
Carril DIN
94 W
125 A
400 V
Cable o tubo || Placa con recorte || Caminho || Placas removíveis
1 tierra con capacidad de sujeción: 48,0 salientes
6 x 25 mm² + 42 x 4 mm² para tierra
Conexión de tornillo - tipo de cable: tierra) , 6,0 6…25 mm² || Push-in - tipo de cable: tierra) , 42,0 1,5…4 mm² - tipo de cable: flexible) || Push-in - tipo de cable: tierra) , 42,0 6 mm² - tipo de cable: rígido o trenzado)
Opción de cerradura
Parte atrás, estado 1 metal || Envolvente, estado 1 tecnoplástico || Delantero (mando rotativo), estado 1 tecnoplástico || Puerta, estado 1 vidrio
19,490 kg
Envolvente, estado 1 Blanco - tipo de cable: RAL 9003) || Delantero (mando rotativo), estado 1 Blanco - tipo de cable: RAL 9003) || Puerta, estado 1 incoloro
Residencial || Edificios pequeños
Bélgica
Envolvente, estado 1 650 °C acorde a IEC 60695-2-11 || Delantero (mando rotativo), estado 1 650 °C acorde a IEC 60695-2-11
Cuerpo con puerta y junta IP54
IK09 con puerta y junta IP54
II
-25…60 °C
IEC 60670-1 || IEC 60670-24
IMQ
