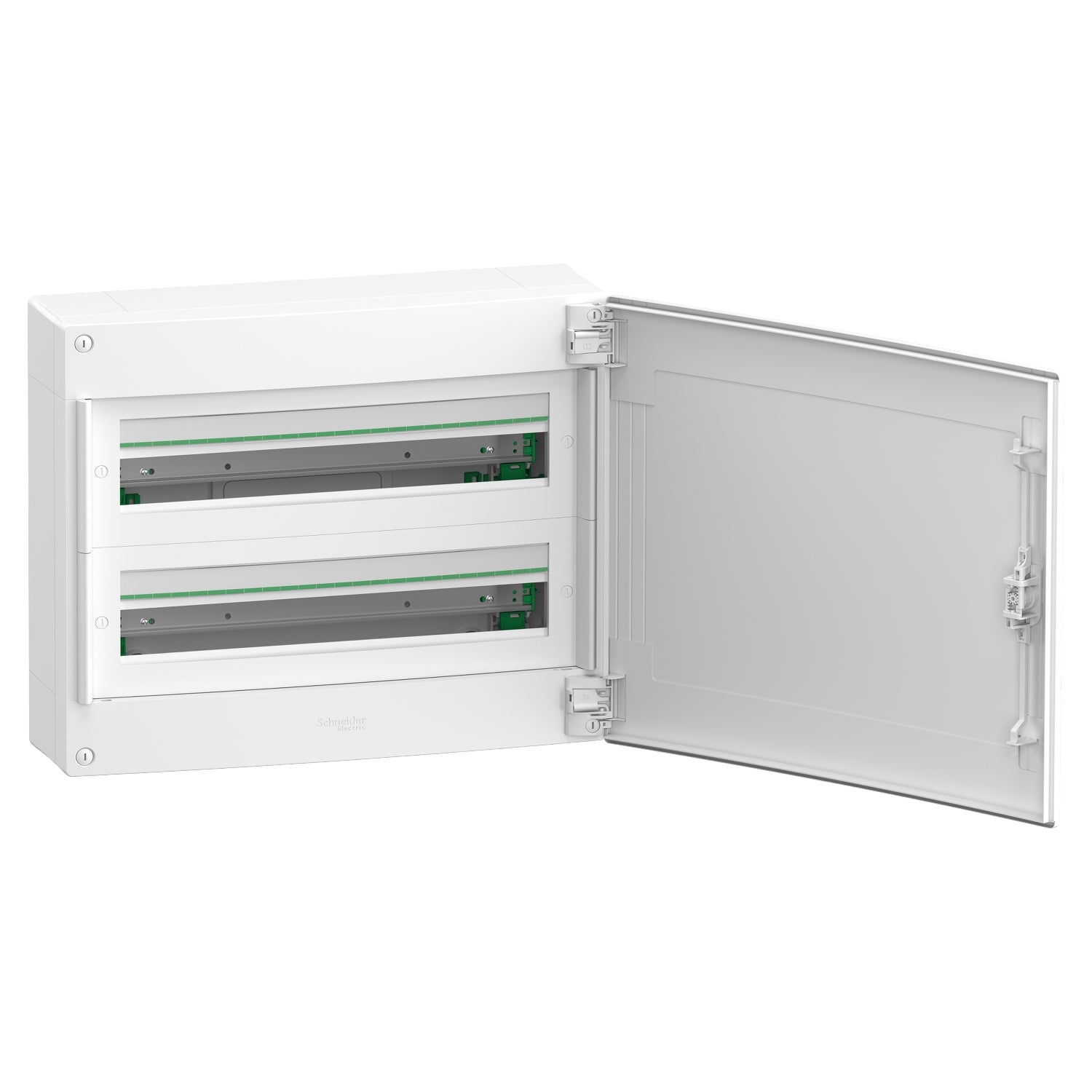

LVSXL224 - Cuadro eléctrico superficie PrismaSeT XS 2 Filas x 24 Módulos + Puerta Blanca Schneider
LVSXL224 - Cuadro eléctrico superficie PrismaSeT XS 2 Filas x 24 Módulos + Puerta Blanca Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LVSXL224
La referencia LVSXL224 Schneider es un cuadro eléctrico de superficie de la gama PrismaSeT XS con 2 filas y 24 módulos de 18 mm, fabricado en metal y tecnoplástico y suministrado con puerta blanca lisa para instalaciones interiores. El cuadro de superficie LVSXL224 dispone de grado de protección IP40 e IK09 con puerta cerrada, clase de aislamiento II y corriente nominal de hasta 125 A. El cuadro eléctrico LVSXL224 integra placa trasera, 2 carriles DIN desmontables, bloque de terminales de tierra con 24 salidas y unas dimensiones de 550 mm de ancho, 450 mm de alto y 168 mm de profundidad.
Especificaciones Principales de LVSXL224
PrismaSeT
ZENcelo ELV +
Armario
Armario de distribución
Superficie
Otras Especificaciones de LVSXL224
Total: 550 mm
Total: 450 mm
Total : 168 mm
155 mm
24
2
48
96
Clase II
2 etiqueta de identificación || 2 protector de etiquetas || 1 bloques de terminales || 1 blanking plate strip ((*)) || 1 Puerta || 2 DIN rail || 2 cable fixing hardware || 1 back plate
Modular
Ciego
DIN simétrico
Sin placa de montaje
Carril DIN
67 W
125 A
400 V
Cable o tubo || Placa con recorte || Caminho || Placas removíveis
1 tierra con capacidad de sujeción: 24,0 salientes
3 x 25 mm² + 21 x 4 mm² para tierra
Conexión de tornillo - tipo de cable: tierra) , 3,0 6…25 mm² || Push-in - tipo de cable: tierra) , 21,0 1,5…4 mm² - tipo de cable: flexible) || Push-in - tipo de cable: tierra) , 21,0 6 mm² - tipo de cable: rígido o trenzado)
Opción de cerradura
Parte atrás, estado 1 metal || Envolvente, estado 1 tecnoplástico || Delantero (mando rotativo), estado 1 tecnoplástico || Puerta, estado 1 metal
11,390 kg
Envolvente, estado 1 Blanco - tipo de cable: RAL 9003) || Delantero (mando rotativo), estado 1 Blanco - tipo de cable: RAL 9003) || Puerta, estado 1 Blanco - tipo de cable: RAL 9003)
Residencial || Edificios pequeños
Bélgica
Envolvente, estado 1 650 °C acorde a IEC 60695-2-11 || Delantero (mando rotativo), estado 1 650 °C acorde a IEC 60695-2-11
IP40 con puerta y junta IP54
IK09 con puerta y junta IP54
II
-25…60 °C
IEC 60670-1 || IEC 60670-24
IMQ
