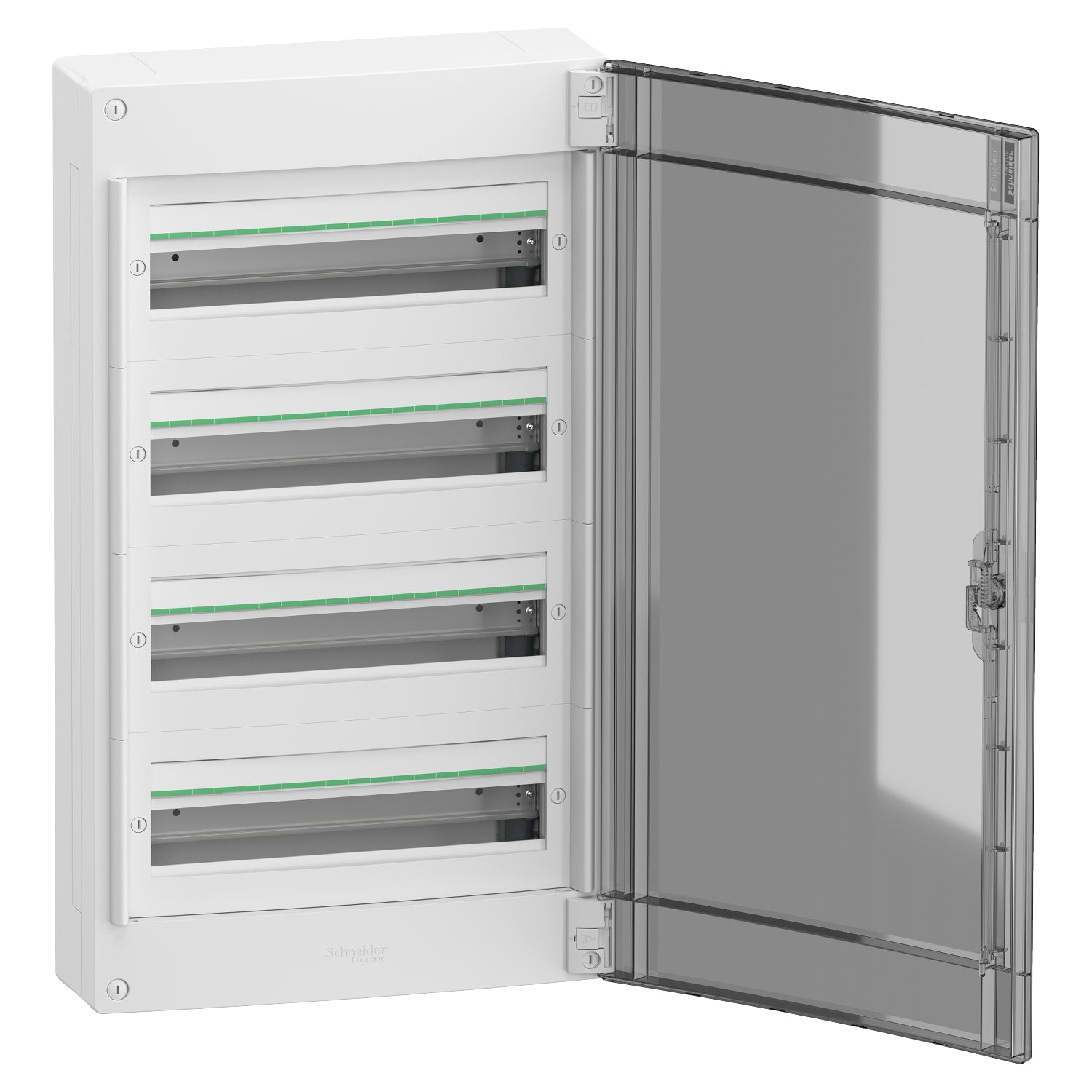

LVSXM418 - Cuadro eléctrico superficie PrismaSeT XS 4 Filas x 18 Módulos + Puerta Ahumada Schneider
LVSXM418 - Cuadro eléctrico superficie PrismaSeT XS 4 Filas x 18 Módulos + Puerta Ahumada Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LVSXM418
La referencia LVSXM418 Schneider es un cuadro eléctrico de superficie PrismaSeT XS con 4 filas y 18 módulos de 18 mm, fabricado íntegramente en tecnoplástico blanco RAL 9003 y equipado con puerta transparente ahumada. El cuadro de superficie LVSXM418 dispone de grado de protección IP40 con puerta cerrada, IK09, clase de aislamiento II y una corriente nominal de hasta 125 A. El cuadro eléctrico LVSXM418 incluye placa trasera, 4 carriles DIN desmontables, bloque de terminales de tierra con 38 salidas y unas dimensiones de 426 mm de ancho, 750 mm de alto y 145 mm de profundidad.
Especificaciones Principales de LVSXM418
PrismaSeT
ZENcelo ELV +
Armario
Armario de distribución
Superficie
Otras Especificaciones de LVSXM418
Total: 426 mm
Total: 750 mm
Total : 151 mm
135 mm
18
4
72
144
Clase II
4 etiqueta de identificación || 4 protector de etiquetas || 1 bloques de terminales || 1 blanking plate strip ((*)) || 1 Puerta || 4 DIN rail || 1 back plate
Modular
Transparente
DIN simétrico
Sin placa de montaje
64 W
125 A
400 V
Cable o tubo || Placa con recorte || Caminho || Placas removíveis
1 tierra con capacidad de sujeción: 38,0 salientes
6 x 25 mm² + 32 x 4 mm² para tierra
Conexión de tornillo - tipo de cable: tierra) , 6,0 6…25 mm² || Push-in - tipo de cable: tierra) , 32,0 1,5…4 mm² - tipo de cable: flexible) || Push-in - tipo de cable: tierra) , 32,0 6 mm² - tipo de cable: rígido o trenzado)
Opción de cerradura
Parte atrás, estado 1 tecnoplástico || Envolvente, estado 1 tecnoplástico || Delantero (mando rotativo), estado 1 tecnoplástico || Puerta, estado 1 tecnoplástico
5,700 kg
Envolvente, estado 1 Blanco - tipo de cable: RAL 9003) || Delantero (mando rotativo), estado 1 Blanco - tipo de cable: RAL 9003) || Puerta, estado 1 humo
Residencial || Edificios pequeños
Bélgica
Bar, estado 1 650 °C acorde a IEC 60695-2-11 || Envolvente, estado 1 650 °C acorde a IEC 60695-2-11 || Delantero (mando rotativo), estado 1 650 °C acorde a IEC 60695-2-11 || Puerta, estado 1 750 °C acorde a IEC 60695-2-11
IP40 con puerta y junta IP54
IK09 con puerta y junta IP54
II
-25…60 °C
IEC 60670-1 || IEC 60670-24
IMQ
