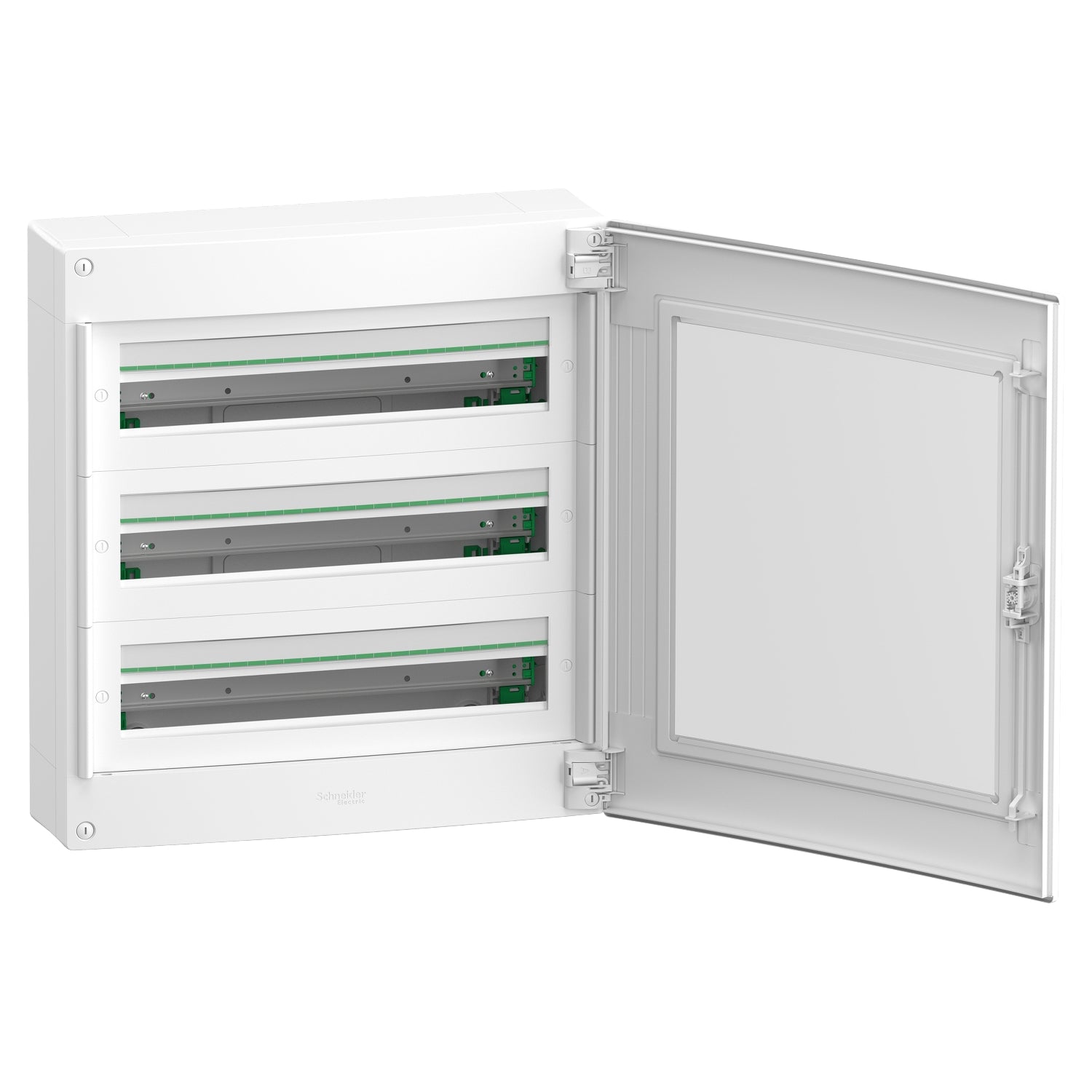

LVSXM324 - Cuadro eléctrico superficie PrismaSeT XS 3 Filas x 24 Módulos + Puerta Transparente Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Resumen Técnico
Descripción
La referencia LVSXM324 Schneider es un cuadro eléctrico de superficie de la gama PrismaSeT XS con 3 filas y 24 módulos de 18 mm, diseñado para interiores y suministrado con puerta transparente incolora. El cuadro de superficie LVSXM324 cuenta con grado de protección IP40 con puerta cerrada e IK09, clase de aislamiento II y corriente nominal de hasta 125 A. El cuadro eléctrico LVSXM324 incorpora placa trasera metálica, 3 carriles DIN desmontables, bloque de terminales de tierra con 24 salidas y dimensiones de 550 mm de ancho, 600 mm de alto y 168 mm de profundidad.
Ficha Técnica de LVSXM324
Especificaciones Principales
PrismaSeT
ZENcelo ELV +
Armario
Armario de distribución
Superficie
Datos Adicionales
Total: 550 mm
Total: 600 mm
Total : 168 mm
155 mm
24
3
72
144
Clase II
3 etiqueta de identificación || 3 protector de etiquetas || 1 bloques de terminales || 1 blanking plate strip ((*)) || 1 Puerta || 3 DIN rail || 4 cable fixing hardware || 1 back plate
Modular
Transparente
DIN simétrico
Sin placa de montaje
Carril DIN
76 W
125 A
400 V
Cable o tubo || Placa con recorte || Caminho || Placas removíveis
1 tierra con capacidad de sujeción: 24,0 salientes
3 x 25 mm² + 21 x 4 mm² para tierra
Conexión de tornillo - tipo de cable: tierra) , 3,0 6…25 mm² || Push-in - tipo de cable: tierra) , 21,0 1,5…4 mm² - tipo de cable: flexible) || Push-in - tipo de cable: tierra) , 21,0 6 mm² - tipo de cable: rígido o trenzado)
Opción de cerradura
Parte atrás, estado 1 metal || Envolvente, estado 1 tecnoplástico || Delantero (mando rotativo), estado 1 tecnoplástico || Puerta, estado 1 vidrio
14,560 kg
Envolvente, estado 1 Blanco - tipo de cable: RAL 9003) || Delantero (mando rotativo), estado 1 Blanco - tipo de cable: RAL 9003) || Puerta, estado 1 incoloro
Residencial || Edificios pequeños
Bélgica
Envolvente, estado 1 650 °C acorde a IEC 60695-2-11 || Delantero (mando rotativo), estado 1 650 °C acorde a IEC 60695-2-11
IP40 con puerta y junta IP54
IK09 con puerta y junta IP54
II
-25…60 °C
IEC 60670-1 || IEC 60670-24
IMQ
