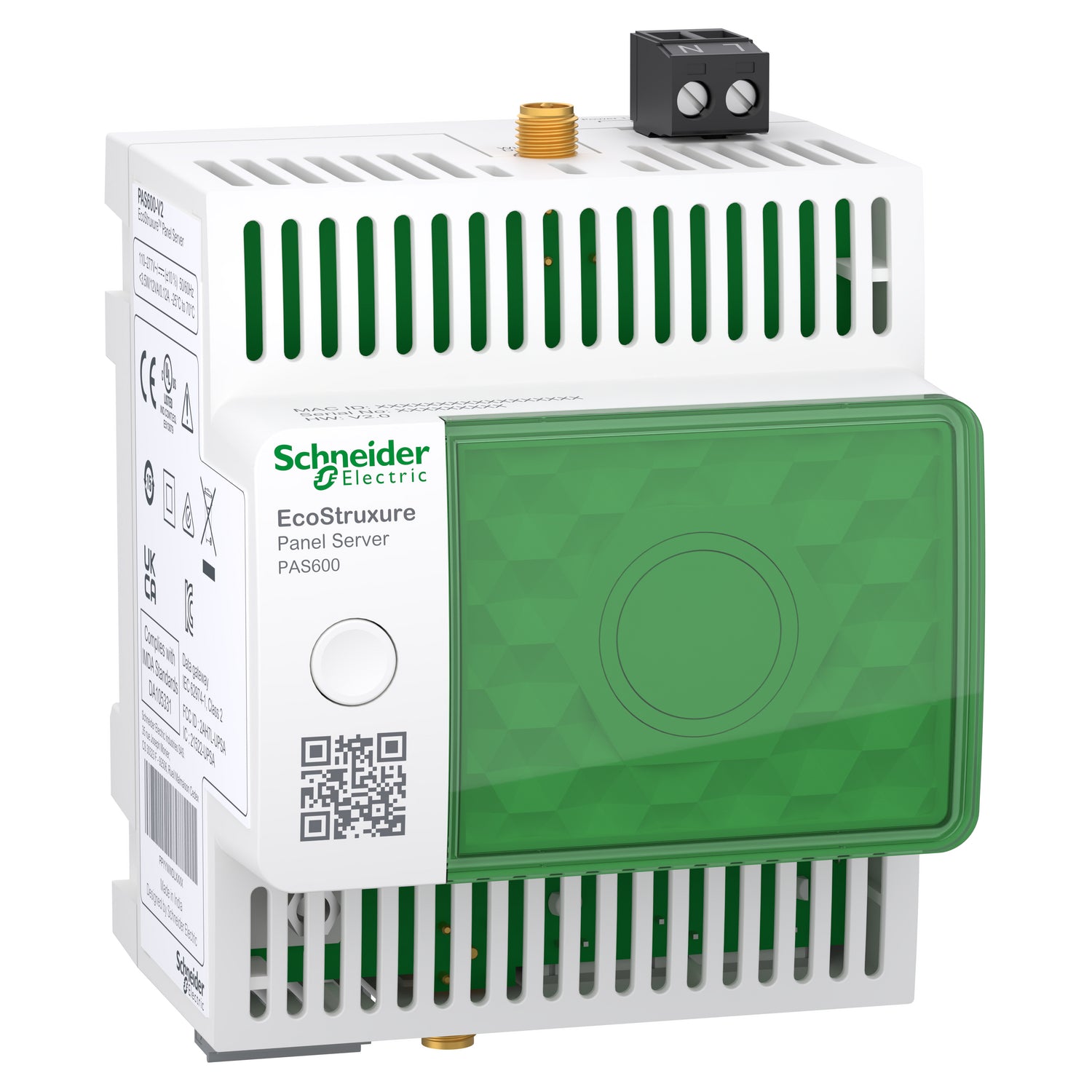

PAS600 - EcoStruxure Panel Server Universal concentrador inalámbrico y pasarela Modbus a 230V AC Schneider
PAS600 - EcoStruxure Panel Server Universal concentrador inalámbrico y pasarela Modbus a 230V AC Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de PAS600
La referencia PAS600 Schneider es un EcoStruxure Panel Server Universal diseñado como pasarela de comunicación y concentrador inalámbrico para la supervisión energética y la integración de dispositivos eléctricos, permitiendo la conexión entre redes Ethernet TCP/IP, dispositivos Modbus TCP, Modbus RTU y sensores inalámbricos basados en IEEE 802.15.4. La referencia PAS600 Schneider admite una tensión de alimentación de 110 a 277 V en corriente alterna o continua a 50/60 Hz y presenta un consumo máximo de hasta 3,5 W o 12 VA según la versión de hardware. El PAS600 Schneider permite conectar hasta 32 dispositivos Modbus RTU, 128 dispositivos Modbus TCP/IP y hasta 85 dispositivos inalámbricos dependiendo de la configuración, integrando servidor web embebido para configuración, diagnóstico, actualización de firmware y publicación de datos en formatos CSV o JSON. Dispone de puertos RJ45 Ethernet, comunicación RS485 por bornes de tornillo y conectores RP-SMA para antenas Wi-Fi e IEEE 802.15.4, se monta en carril DIN mediante clip y ofrece un grado de protección IP40 en el frontal e IP20 en la envolvente. Funciona en un rango de temperatura de -25 °C a 70 °C y es compatible con plataformas EcoStruxure y sistemas SCADA de terceros, cumpliendo numerosas normas internacionales IEC, EN, UL y certificaciones CE, FCC y UKCA para aplicaciones industriales y terciarias de gestión energética.
Especificaciones Principales de PAS600
EcoStruxure
EcoStruxure Panel Server Universal
Pasarela
PAS600
Pasarela
110 ... 277 V AC 50/60 Hz 110 ... 277 V CC
Ethernet TCP/IP a dispositivos inalámbricos Ethernet/serie
Otras Especificaciones de PAS600
Sensor de energía inalámbrico
HW V2: 3,5 W 110 ... 277 V || HW V1: 3 W 110 ... 277 V
HW V2: 12 VA at 110 ... 277 V || HW V1: 10 VA at 110 ... 277 V
HW V2: Wi-Fi infrastructure5 GHz || HW V2: Wi-Fi infrastructure2.4 GHz || HW V1: Wi-Fi infrastructure 10/100 BASE-T2.4 GHz || Ethernet 10/100 BASE-T2.4 GHz || Wi-Fi access point IEEE 802.15.42.4 GHz || Inalámbrico IEEE 802.15.4 Par/Impar o ninguna parity 1.2...115.2 kbit/s || Modbus RTU Cliente Modbus RTU Par/Impar o ninguna parity 1.2...115.2 kbit/s
Modbus TCP || DHCP || HTTPS || NTP/SNTP || IPv4 || IPv6 || TCP/IP
2 RJ45: Ethernet || Bloque de terminales de tornillo: RS485
32 Modbus RTU product(s) || 128 Modbus TCP/IP product(s) || 40 wireless (IEEE 802.15.4) product(s) - Mixto || 85 wireless (IEEE 802.15.4) product(s) - Dependendo de la configuración
64 Modbus TCP/IP
HW V2: 32 GB eMMC || HW V1: 512 MB NAND ((*))
0
Alimentación: Bloque de terminales de tornillo (Superior) 1,5…2,5 mm² cable(s) || Comunicación: Bloque de terminales de tornillo (inferior) 0,14…1,5 mm² cable(s)
Alimentación: 0,6 N.m || Comunicación: 0,25 N.m
Alimentación: 7 mm || Comunicación: 7 mm
HW V2: 2 conector de tornillo for Wi-Fi y IEEE 802.15.4 || HW V1: 1 conector de tornillo for Wi-fi
HW V2: connector(s)1 x RP-SMA Wi-Fi for Antena Fondo || HW V2: connector(s)1 x RP-SMA IEEE 802.15.4 for Antena Superior || HW V1: connector(s)1 x RP-SMA Wi-Fi for Antena Fondo
Con clip
Carril DIN
CE || cULus || CB || RCM || UKCA || FCC || IC || DNV Marina || ANSI RF || IACS E10
IEC 61010 || IEC 61010-1 || IEC 61010-2-201 || UL 61010 || UL 61010-1 || UL 61010-2-201 || EN 61010-1 || EN 61010-2-201 || CAN/CSA C22.2 No. 61010-1-12 || CAN/CSA C22.2 No. 61010-2-201 || IEC 62974-1 || IEC 61326-1 || EN 61557-12 || ETSI EN 301 489-1 || ETSI EN 301 489-17 || EN 301-893 || EN 55032 || CISPR 11 || ETSI EN 300 328 || IEEE 802.15.4 || IEEE 802.11 a/b/g/n || IEEE 802.3 af/at || FCC CFR 47 parte 15 clase A || EN 62311 || IEC 62311 || ANSI C63.10 || IEC 60945 || EN 62974-1 || DNVGL-GC-0339
70,2 mm
93 mm
72 mm
201 g
Real time data monitoring
1 mes(es)
Página web embedida para configuración y actualización || Capacidades de diagnóstico || Informe de diagnóstico || Diagnóstico en comunicación || Gestión de la energía ((*)) || Con servidor web integrado || Actualización de firmware || Configuración de copia de seguridad / restauración || Evento configurable
Ecosistema de dispositivos inalámbricos Schneider Electric
Red Ethernet separada || Red Ethernet conmutada
Servidor HTTPS || Publicación SFTP (CSV / JSON) || Publicación HTTPS (CSV / JSON)
Perfil de dispositivo para Web Services (DPWS) || Cliente Modbus TCP || Servidor Modbus TCP || Cliente SNTP || Cliente DHCP || RSTP
EcoStruxure Power Commission desktop || EcoStruxure Power Commission Mobile (through Wi-Fi Access point) || EcoStruxure Power Commission web (para la integración de dispositivos de terceros)) || Página web
Con batería RTC || Con calibración por el usuario
NTP || SNTP
EcoStruxure Facility Expert || EcoStruxure Connected Room solution || EcoStruxure Power Operation || EcoStruxure Power Monitoring Expert || EcoStruxure Astro Guida || EcoStruxure EcoStruxure Energy Hub || EcoStruxure Resource Advisor || Third party SCADA
Modbus and wireless (IEEE802.15.4) product
5…95 %
IP40 (Panel frontal) || IP20 (Envolvente)
-25…70 °C
-40…85 °C
2
< 2000 m
