Descripción de XD4PA22

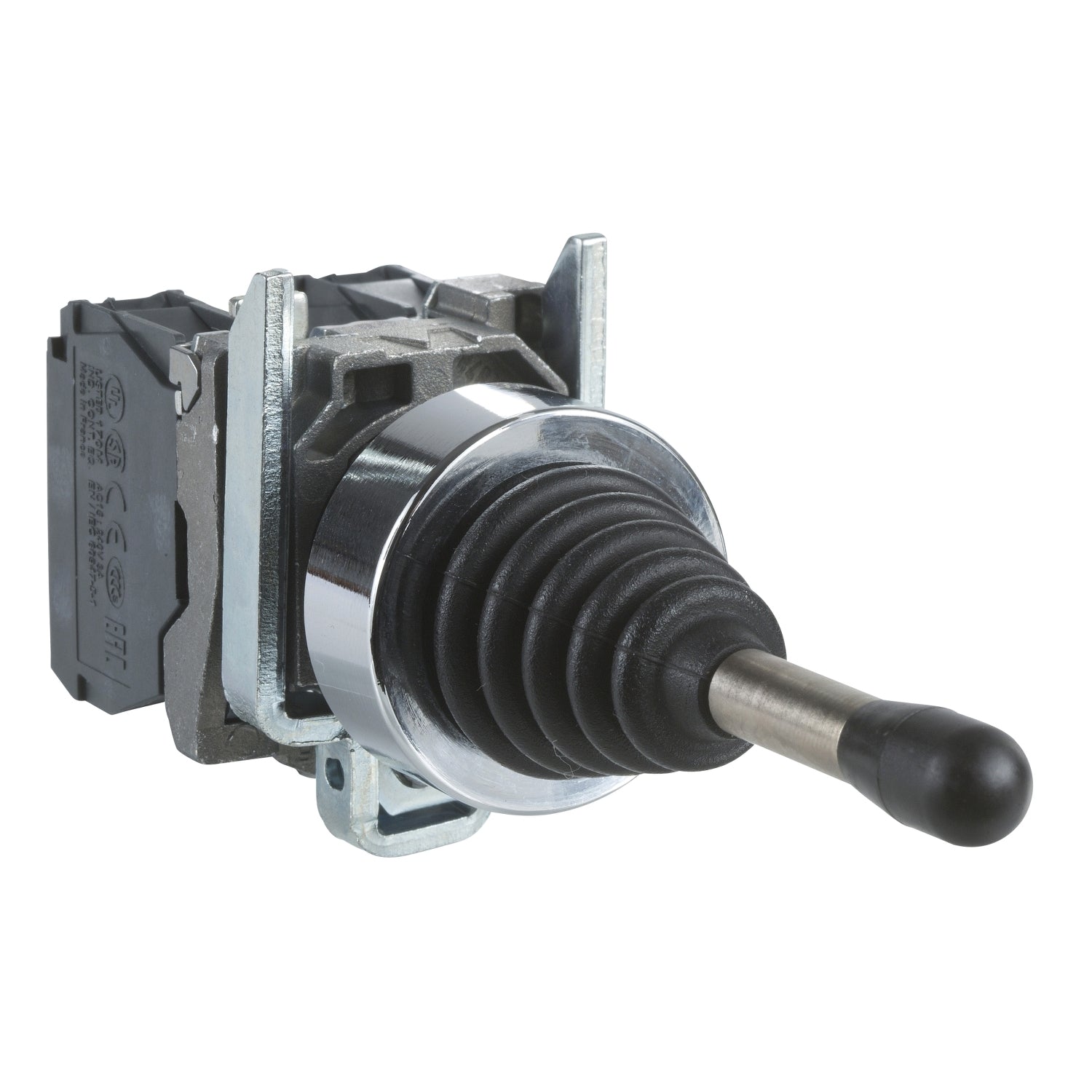

La referencia XD4PA22 Schneider es un manipulador (joystick) de la gama Harmony XB4 diseñado para control por 2 ejes, con retorno al centro en 4 direcciones y 4 contactos NA, uno por cada dirección. La referencia XD4PA22 incorpora bisel metálico cromado y se monta en troquelados estándar de Ø 22 mm, conectándose a los circuitos de control mediante bornes de tornillo. Por su construcción y su mecanismo de retorno por resorte, la referencia XD4PA22 proporciona un control intuitivo y robusto en aplicaciones industriales, con resistencia a impactos, polvo, agua y vibraciones gracias a su grado de protección IP66.
Especificaciones Principales de XD4PA22
Harmony XK
Manipulador
XD4
Metal cromado plateado
Zamak
22,5 mm
1
Retorno por muelle A la posición 0, Eje de operación largo 54 mm longitud
3 posiciones
2 direcciones
1 NA
Ruptura lenta
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
Otras Especificaciones de XD4PA22
30 mm
46,5 mm
109 mm
0,116 kg
7000000 Pa en 55 °C, distancia: 0,1 m
Circular
1
Estándar
Sin
1000000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
0,1 A en 250 V, DC-13, R300 acorde a IEC 60947-5-1 || 0,22 A en 125 V, DC-13, R300 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V, 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V, 5 mA en entorno limpio acorde a IEC 60947-5-4
Producto completo
TH
-40…70 °C
-25…70 °C
Clase I conforming to IEC 60536
IP66 conforme a IEC 60529
NEMA 13 || NEMA 4X
IK03 acorde a IEC 50102
IEC 60947-5-5 || UL 508 || JIS C8201-5-1 || IEC 60947-5-1 || IEC 60947-5-4 || IEC 60947-1 || CSA C22.2 No 14 || JIS C8201-1
CSA || LROS (Lloyds Register of Shipping) || BV || Registrado por UL || DNV
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
