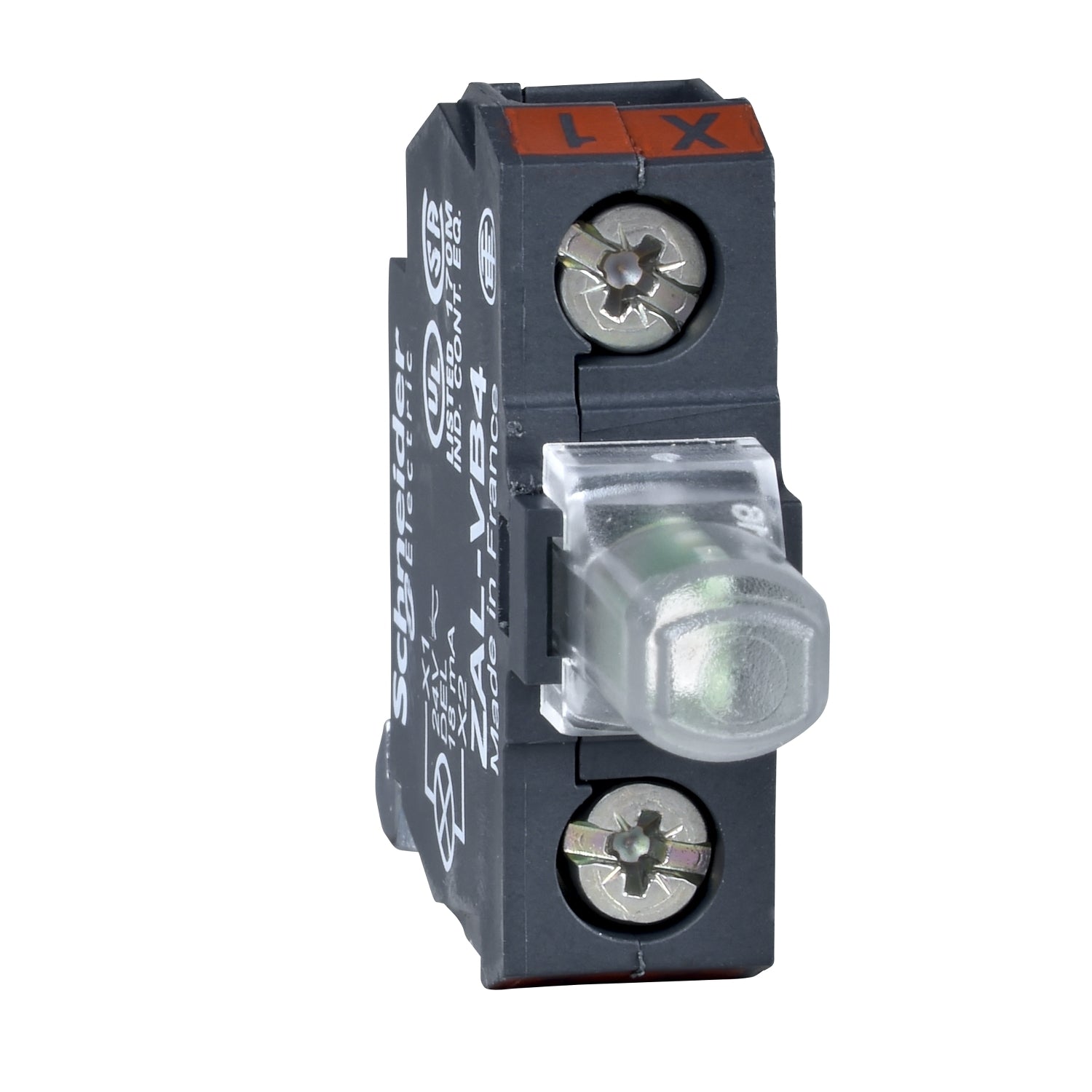

ZALVB4 - Bloque luminoso rojo con led integrado 24 v para cabeza ø 22 - borna resorte Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Resumen Técnico
Descripción
La referencia ZALVB4 Schneider es un bloque luminoso rojo con LED integrado de 24 V para cabeza de Ø 22 mm con borna de resorte, diseñado para unidades de mando y señalización. La referencia ZALVB4 permite una sustitución y configuración rápida de las unidades luminosas gracias a su diseño modular. El bloque luminoso ZALVB4 funciona con alimentación de 24 V CA/CC y se conecta mediante bornes de resorte, facilitando una instalación segura y fiable. La referencia ZALVB4 se instala fácilmente por montaje con clips en pulsadores luminosos o selectores compatibles y es totalmente compatible con las unidades Harmony XB5 de 22 mm, proporcionando una clara identificación visual mediante su iluminación LED integrada.
Ficha Técnica de ZALVB4
Especificaciones Principales
Harmony XAL
Bloque luminoso
ZALV
Para unidades de señalización y control XB5 Ø 22 mm
Montaje posterior
5
Rojo
24 V AC/DC
Datos Adicionales
Para montaje cliente
0,015 kg
Bornas tornillo, = 1 x 0.22 mm² sin terminal acorde a EN/IEC 60947-1
0,8…1,2 N.m acorde a EN 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
250 V (grado contaminación 3) acorde a EN/IEC 60947-1
4 kV acorde a EN/IEC 60947-1
Estable
LED integrado y protegido
19,2…30 V CC || 21,6…26,4 V CA
18 mA
100000 h a tensión nominal y 25 °C
1 kV acorde a IEC 61000-5-1
Directo
LED integrado
MR1 || PR1
TH
-40…70 °C
-40…70 °C
IP20 conforme a IEC 60529
EN/IEC 60947-5-5 || UL 508 || EN/IEC 60947-5-4 || EN/IEC 60947-1 || EN/IEC 60947-5-1 || JIS C8201-5-1 || CSA C22.2 No 14 || JIS C8201-1
CSA || Registrado por UL
5 gn (f= 12…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a EN/IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a EN/IEC 60068-2-27
2 kV acorde a IEC 61000-4-4
10 V/m conforme a IEC 61000-4-3
6 kV en contacto (en piezas metálicas) conforme a IEC 61000-4-2 || 8 kV en aire libre (en piezas aislantes) conforme a IEC 61000-4-2
Clase B acorde a IEC 55011
