Descripción de ZENL1121

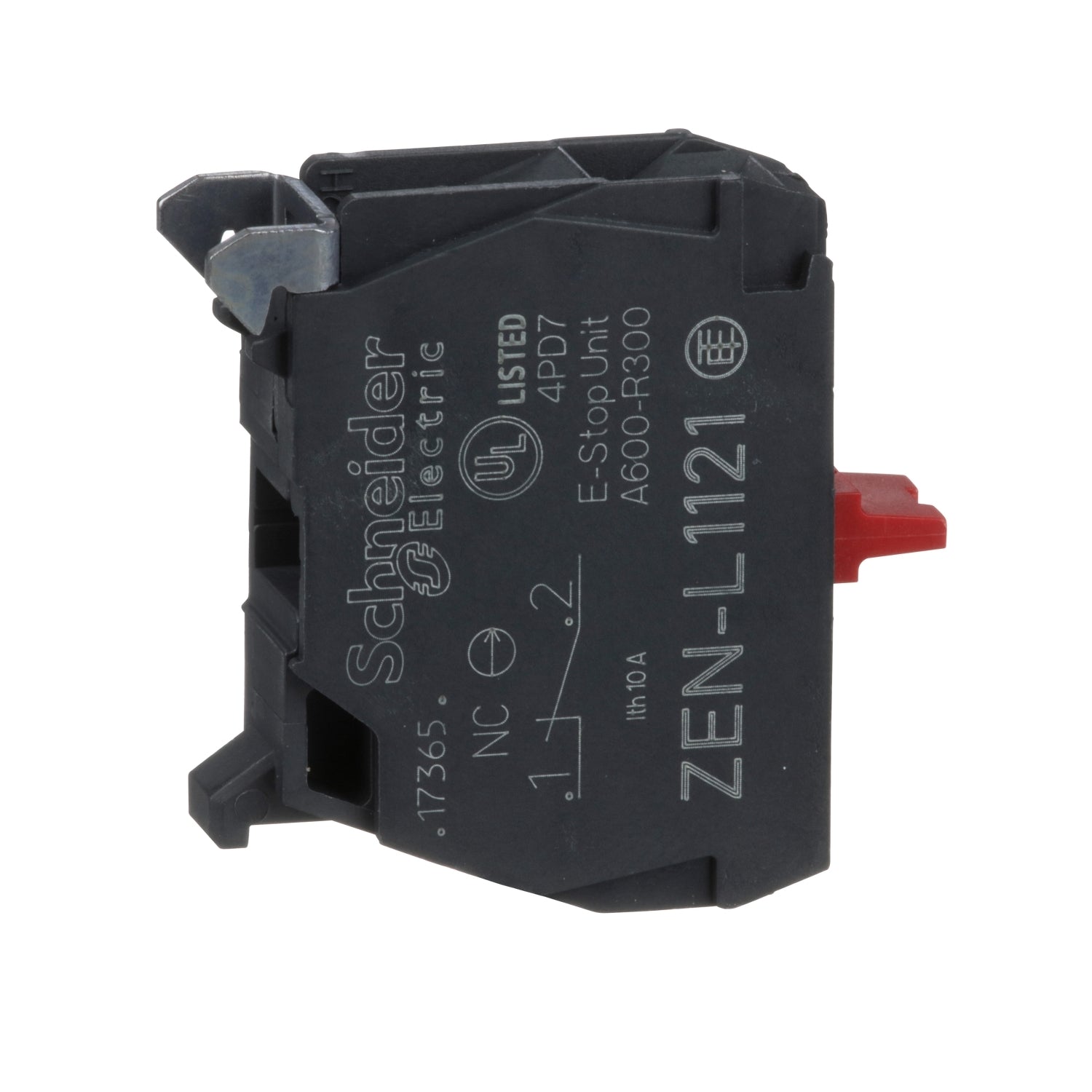

La referencia ZENL1121 Schneider es un bloque de contactos Harmony XALD XALK con 1 contacto NC, destinado a aplicaciones de control y señalización de 22 mm. La referencia ZENL1121 incorpora bornes de tornillo que garantizan una conexión fiable y una instalación sencilla. El bloque de contactos ZENL1121 es compatible con unidades Harmony XB5 y estaciones XAPS, dispone de protección IP20 y ofrece una alta resistencia mecánica, contribuyendo a la fiabilidad y seguridad de los sistemas de control.
Especificaciones Principales de ZENL1121
Harmony XAPS || Harmony XAL
Bloque de contacto
ZENL
Para estación de control XAPS || Para unidades de señalización y control XB5 Ø 22 mm
Montaje posterior
5
1 NC
Otras Especificaciones de ZENL1121
Para montaje cliente
0,015 kg
Ruptura lenta
Con acorde a IEC 60947-5-1 anexo K
1,5 mm - tipo de cable: NC estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
2 N NC estado eléctrico cambiante
10000000 ciclos
Bornas tornillo, = 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
25 MOhm
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V y L/R = 5 mA acorde a IEC 60947-5-4
Mounting on integrated plate in the box
SR1 (cantidad <= 3) || SR2 (cantidad <= 2) || MR1 (cantidad <= 2)
TH
-40…70 °C
-40…70 °C
IP20 conforme a IEC 60529
IEC 60947-5-5 || IEC 60947-5-4 || UL 508 || JIS C8201-5-1 || IEC 60947-1 || CSA C22.2 No 14 || IEC 60947-5-1 || JIS C8201-1
5 gn (f= 12…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
