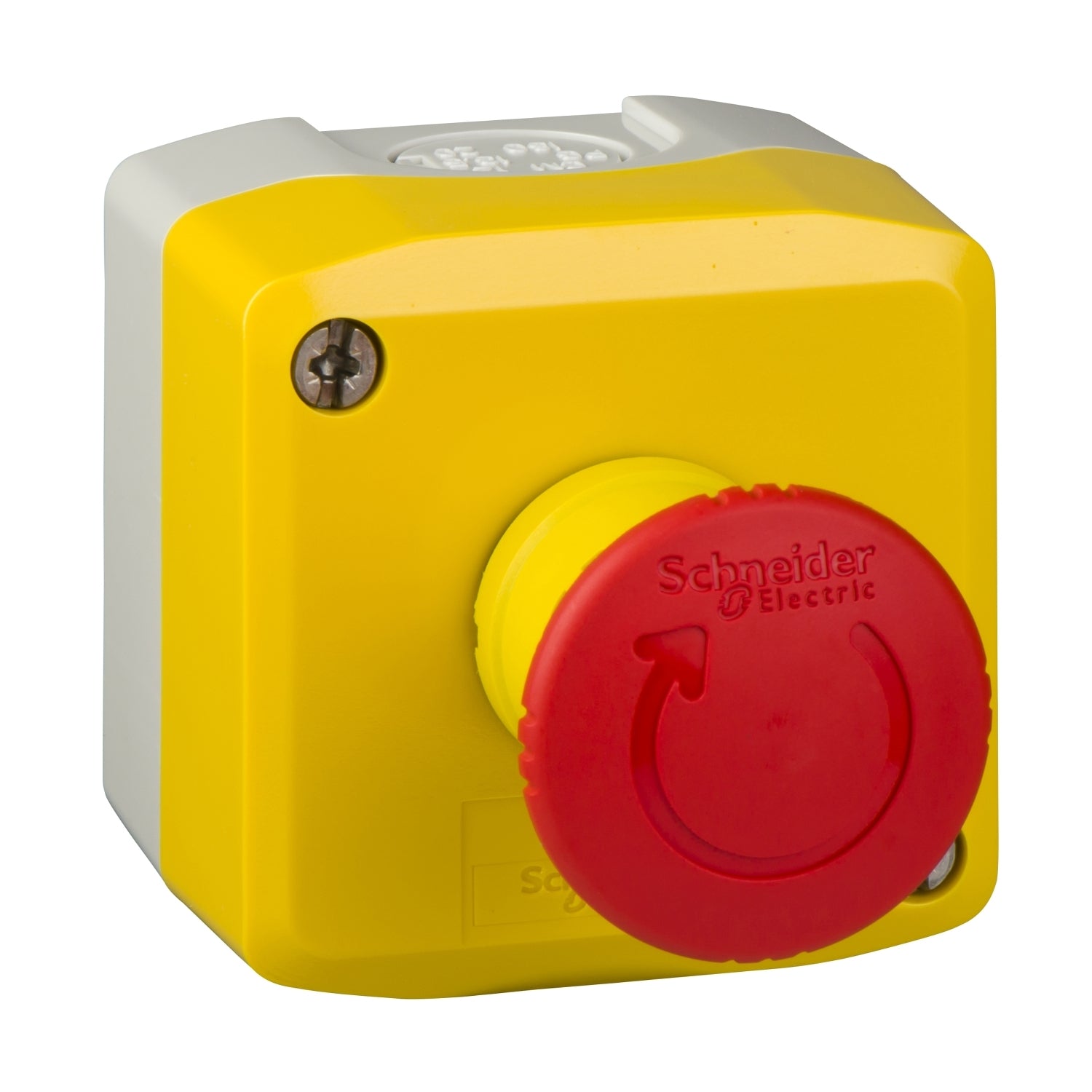

XALK178 - Estación de control plástico Harmony XALD XALK tapa amarilla 1 pulsador de seta rojo ø 40 girar para desenclavar 1 nc Schneider
XALK178 - Estación de control plástico Harmony XALD XALK tapa amarilla 1 pulsador de seta rojo ø 40 girar para desenclavar 1 nc Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de XALK178
La referencia XALK178 Schneider es una estación de control de plástico Harmony XALD XALK con tapa amarilla y un pulsador de seta rojo de Ø 40 mm con desbloqueo por giro, equipada con un contacto NC para funciones de paro y desconexión de emergencia. La referencia XALK178 permite a los fabricantes de máquinas incorporar de forma clara y visible una función de parada de emergencia sin realizar daños permanentes en la máquina. La estación XALK178 está diseñada para aplicaciones en máquinas de producción en serie, textiles, envasado, manipulación de pequeños sistemas de elevación, control de puertas de garaje, persianas corredizas y extractores de humos. La referencia XALK178 ofrece una elevada resistencia a impactos, polvo, agua, corrosión y vibraciones gracias a sus grados de protección IP66, IP67, IP69 e IP69K, lo que la hace idónea para entornos industriales exigentes.
Especificaciones Principales de XALK178
Harmony XALK
Estación de control completa
XALK
Para unidades de señalización y control XB5 Ø 22 mm
Función apagado de emergencia || Función de parada emergencia
Gris claro - tipo de cable: RAL 7035)
Amarillo - tipo de cable: RAL 1021)
Policarbonato
1 pulsador de seta
Red ''STOP'' 1 NC
Girar para desenclavar
1 pulsador de cabeza redonda de U 40 mm, Rojo 1 NC Sin marcado marcac
Ruptura lenta
Otras Especificaciones de XALK178
1 extractor para entrada de cable 0…14 mm || 2 extractores para prensa de cable 13 PG y ISO M20 0…12 mm
0,194 kg
7000000 Pa en 55 °C, distancia: 0,1 m
1
0
0
Con acorde a IEC 60947-5-1 anexo K
1,5 mm - tipo de cable: NC estado eléctrico cambiante) || 2,6 mm - tipo de cable: NA estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
44 N NC + NA estado eléctrico cambiante
0
300000 ciclos
Bornas tornillo, = 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
0
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V, 1 mA acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V, 5 mA acorde a IEC 60947-5-4
0
0
0
Amarillo
TH
-40…70 °C
-40…70 °C
Clase II acorde a IEC 60536
IP66 conforme a IEC 60529 || IP67 || JIS C8201-1 || IP69K
NEMA 13 || NEMA 4X
IK03 acorde a IEC 62262
IEC 60204-1 || IEC 60947-1 || IEC 60947-5-4 || ISO 13850 || JIS C 4520 || IEC 60364-5-53 || IEC 60947-5-5 || UL 508 || CSA C22.2 No 14 || IEC 60947-5-1
5 gn (f= 12…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
