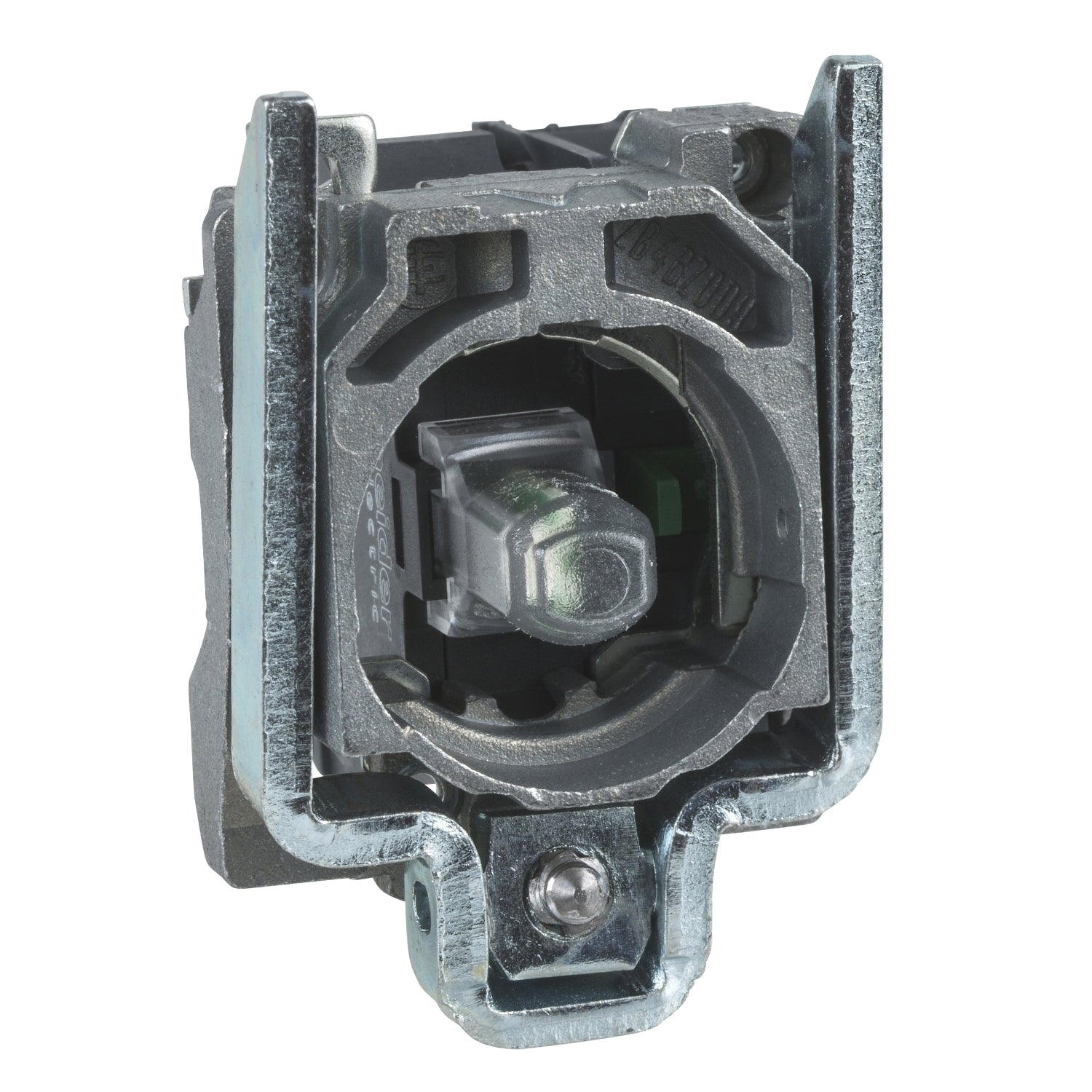

ZB4BW0G41 - Cuerpo pulsador luminoso led 120vca na rojo Schneider
ZB4BW0G41 - Cuerpo pulsador luminoso led 120vca na rojo Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de ZB4BW0G41
La referencia ZB4BW0G41 Schneider es un cuerpo completo con contacto y bloque luminoso de la gama Harmony XB4 destinado a aplicaciones de control y señalización. La referencia ZB4BW0G41 cuenta con anillo de fijación en zamak y cabeza estándar para montaje en 22 mm. El conjunto ZB4BW0G41 dispone de 1 contacto NA con ruptura lenta y conexiones por bornes de tornillo aptas para cables de hasta 2 x 1,5 mm² con puntera o desde 0,22 mm² sin puntera según EN 60947-1. La referencia ZB4BW0G41 incorpora un LED protegido de color rojo con LED integrado y alimentación directa a 110…120 V CA en 50/60 Hz para indicación visual.
Especificaciones Principales de ZB4BW0G41
Harmony XB4
Cuerpo completo/ contacto y bloque luminoso montaje completo
ZB4
Zamak
1
Estándar
1 NA
Ruptura lenta
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a EN 60947-1 || Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a EN 60947-1
LED protegido
LED integrado
Directo
Rojo
110...120 V CA en 50/60 Hz
Otras Especificaciones de ZB4BW0G41
30 mm
47 mm
(13-14)NO
0,064 kg
Estándar
Sin
2,6 mm - tipo de cable: NA estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
2,3 N NA estado eléctrico cambiante
0,05 N.m NA estado eléctrico cambiante
5000000 ciclos
0,8…1,2 N.m acorde a EN 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a EN/IEC 60947-5-1
10 A acorde a EN/IEC 60947-5-1
600 V (grado contaminación 3) acorde a EN 60947-1
6 kV acorde a EN 60947-1
3 A en 240 V, AC-15, A600 acorde a EN/IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a EN/IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a EN/IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a EN/IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a EN/IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a EN/IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio acorde a EN/IEC 60947-5-4 || λ < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio acorde a EN/IEC 60947-5-4
Estable
14 mA
100000 h a tensión nominal y 25 °C
1 kV acorde a IEC 61000-4-5
Basic sub-assemblies
TH
-40…70 °C
-40…70 °C
Clase I conforming to IEC 60536
EN/IEC 60947-1 || JIS C8201-5-1 || CSA C22.2 No 14 || EN/IEC 60947-5-5 || UL 508 || EN/IEC 60947-5-1 || EN/IEC 60947-5-4 || JIS C8201-1
GL || LROS (Lloyds Register of Shipping) || CSA || DNV || Registrado por UL || BV
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
2 kV acorde a IEC 61000-4-4
10 V/m conforme a IEC 61000-4-3
6 kV en contacto (en piezas metálicas) conforme a IEC 61000-2-6 || 8 kV en aire libre (en piezas aislantes) conforme a IEC 61000-2-6
Clase B acorde a IEC 55011
