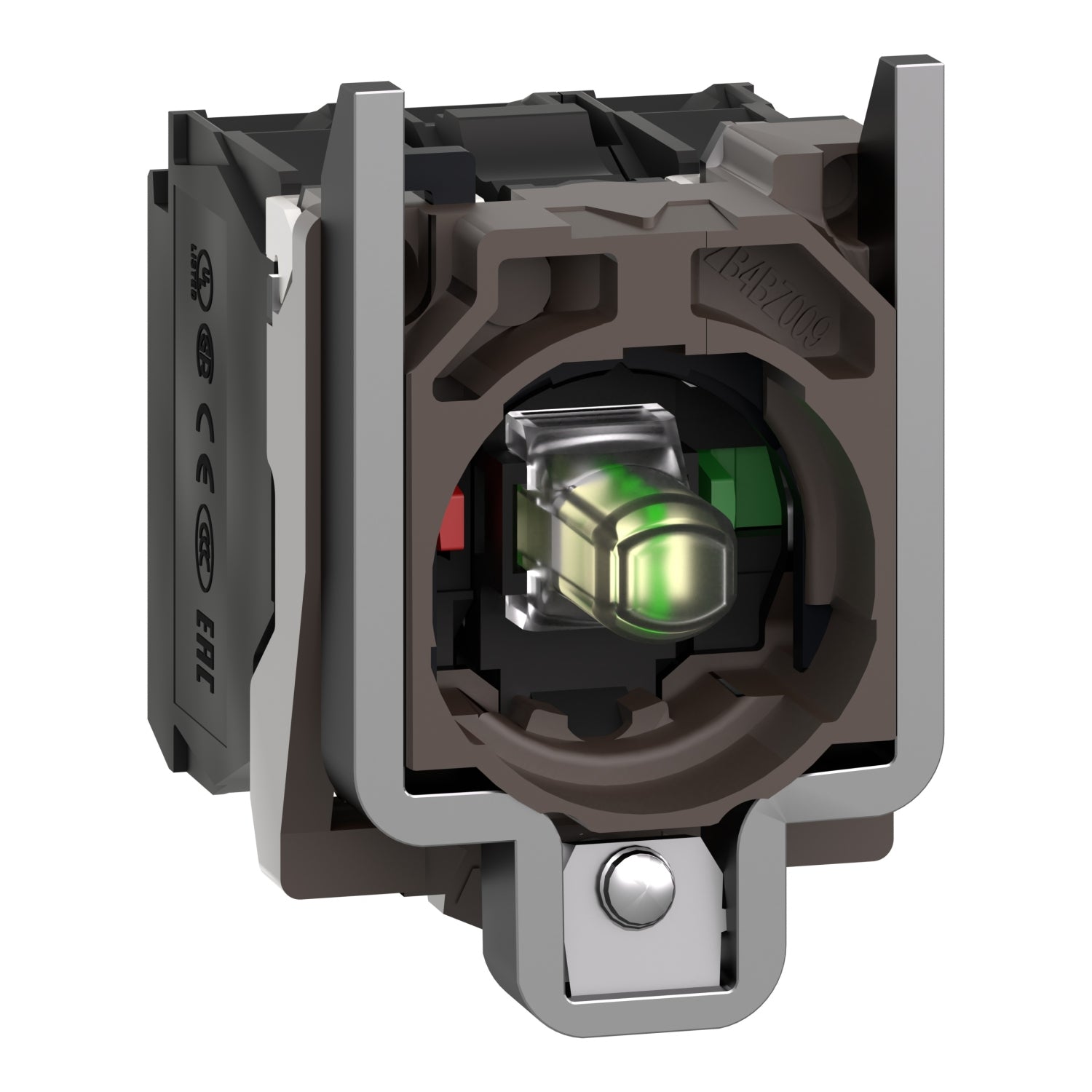

ZB4BW0M15 - Conjunto completo de cuerpo/contacto y bloque luminoso Harmony XB4 metálico blanco LED universal cuerpo/anillo de fijación Schneider
ZB4BW0M15 - Conjunto completo de cuerpo/contacto y bloque luminoso Harmony XB4 metálico blanco LED universal cuerpo/anillo de fijación Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de ZB4BW0M15
La referencia ZB4BW0M15 Schneider es un conjunto completo de cuerpo, contacto y bloque luminoso de la gama Harmony XB4 con acabado metálico blanco y LED universal integrado, diseñado para aplicaciones de mando y señalización industrial de Ø 22 mm. La referencia ZB4BW0M15 incorpora un cuerpo metálico con collarín de fijación y dispone de 1 contacto normalmente abierto y 1 contacto normalmente cerrado, lo que permite una integración versátil en circuitos de control y señalización. La referencia ZB4BW0M15 es compatible con los pilotos Harmony XB4 y facilita el reemplazo y la configuración rápida de las unidades de señalización gracias a su sistema de montaje mediante clip y conexión por bornes de tornillo simples. El bloque luminoso ZB4BW0M15 permite una clara diferenciación visual mediante la iluminación LED integrada y ofrece una elevada resistencia frente a impactos, polvo, agua y vibraciones gracias a su grado de protección IP66, estando diseñado para encajar en equipos estándar de 22 mm y para funcionar en un amplio rango de temperaturas comprendido entre -40 °C y 55 °C.
Especificaciones Principales de ZB4BW0M15
Harmony XB4
Cuerpo completo/ contacto y bloque luminoso montaje completo
ZB4
Zamak
1
Estándar
1 NA + 1 NC
Ruptura lenta
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
Universal LED
LED integrado
Directo
Blanco
230...240 V CA en 50/60 Hz
Otras Especificaciones de ZB4BW0M15
30 mm
47 mm
(11-12)NC
0,074 kg
Estándar
Con acorde a IEC 60947-5-1 anexo K
1,5 mm - tipo de cable: NC estado eléctrico cambiante) || 2,6 mm - tipo de cable: NA estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
2 N NC estado eléctrico cambiante || 2,3 N NA estado eléctrico cambiante
0,05 N.m NA estado eléctrico cambiante
5000000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio acorde a IEC 60947-5-4
Estable
195…264 V CA
14 mA
100000 h a tensión nominal y 25 °C
1 kV acorde a IEC 61000-4-5
Basic sub-assemblies
TH
-40…70 °C
-40…70 °C
Clase I conforming to IEC 60536
CSA C22.2 No 14 || IEC 60947-5-5 || IEC 60947-1 || JIS C8201-5-1 || IEC 60947-5-4 || IEC 60947-5-1 || UL 508 || JIS C8201-1
DNV || Registrado por UL || LROS (Lloyds Register of Shipping) || BV || CSA
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
2 kV acorde a IEC 61000-4-4
10 V/m conforme a IEC 61000-4-3
6 kV en contacto (en piezas metálicas) conforme a IEC 61000-2-6 || 8 kV en aire libre (en piezas aislantes) conforme a IEC 61000-2-6
Clase B acorde a IEC 55011
