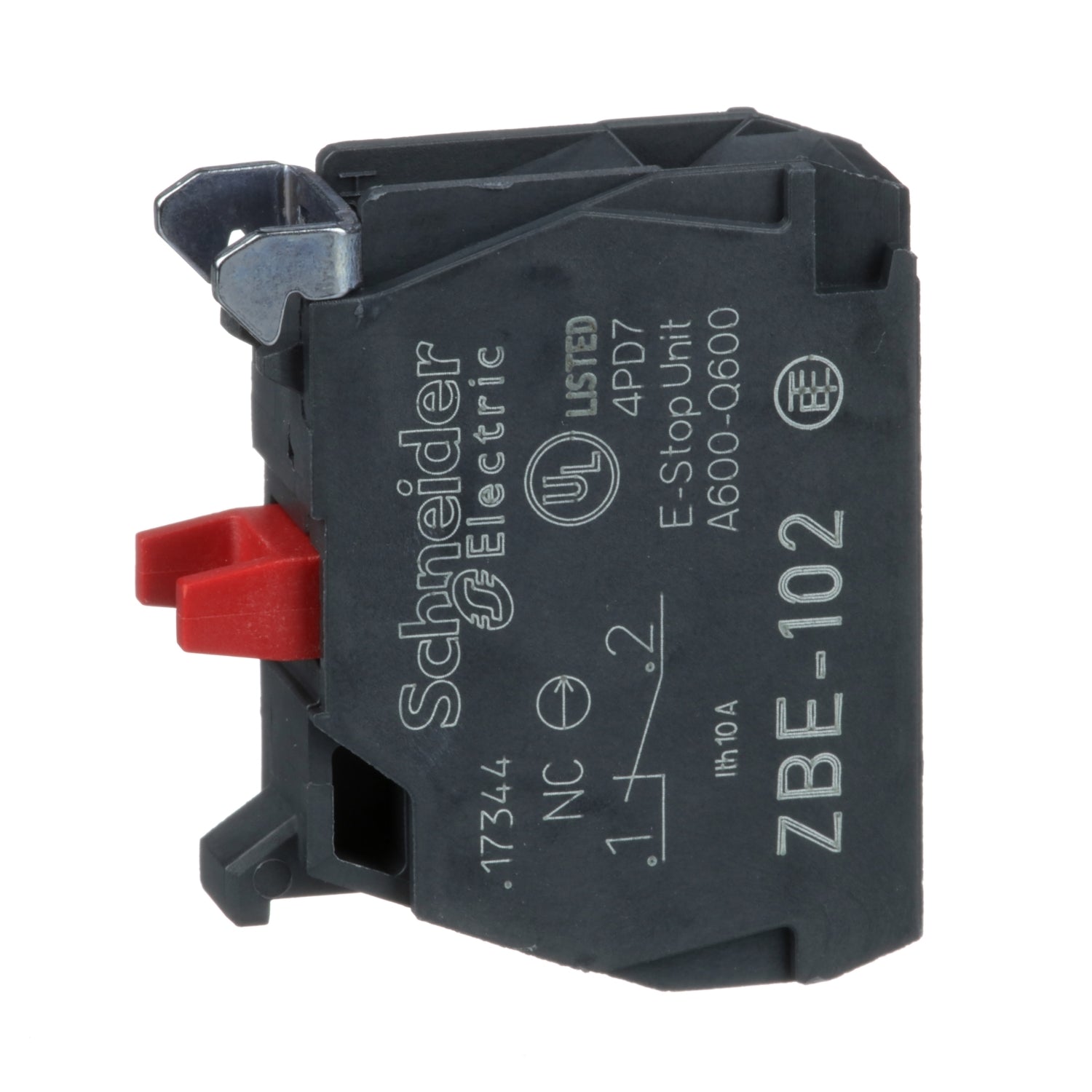

ZBE102 - Elemento de contacto Harmony XB4 - nc Schneider
ZBE102 - Elemento de contacto Harmony XB4 - nc Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de ZBE102
La referencia ZBE102 Schneider es un elemento de contacto de la gama Harmony XB4 con función normalmente cerrada y conexión mediante bornes de tornillo. La referencia ZBE102 permite reemplazar y configurar pulsadores y selectores de forma sencilla en aplicaciones industriales. La referencia ZBE102 se instala mediante clip en unidades completas y se conecta a los circuitos de control con bornes de tornillo simples. La referencia ZBE102 proporciona una alta durabilidad de hasta 1 millón de ciclos a 6 A, grado de protección IP20 y elevada resistencia a vibraciones.
Especificaciones Principales de ZBE102
Harmony XB4 || Harmony XB5
Bloque de contacto
ZBE
5
IP20 conforme a IEC 60529
Ruptura lenta
Individual
Contactos estándar
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
Otras Especificaciones de ZBE102
0,011 kg
1 NC
Con acorde a IEC 60947-5-1 anexo K
1,5 mm - tipo de cable: NC estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
2 N NC estado eléctrico cambiante
10000000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
Montaje frontal
C1 (cantidad <= 9) || C2 (cantidad <= 7) || C3 (cantidad <= 6) || C4 (cantidad <= 4) || C5 (cantidad <= 5) || C6 (cantidad <= 3) || C7 (cantidad <= 4) || C8 (cantidad <= 2) || C9 (cantidad <= 3) || C12 (cantidad <= 6) || M1 (cantidad <= 6) || M2 (cantidad <= 4) || M3 (cantidad <= 4) || M5 (cantidad <= 2) || M6 (cantidad <= 2) || M7 (cantidad <= 6) || M8 (cantidad <= 4) || M9 (cantidad <= 2) || SF1 (cantidad <= 3) || SF2 (cantidad <= 2) || MF1 (cantidad <= 2) || MF2 (cantidad <= 2) || C10 (cantidad <= 2) || M4 (cantidad <= 2) || C13 (cantidad <= 1)
Elemento básico
TH
-40…70 °C
-40…70 °C
IEC 60947-5-1 || CSA C22.2 No 14 || JIS C8201-5-1 || IEC 60947-1 || UL 508 || IEC 60947-5-4 || JIS C8201-1
CSA || GOST || BV || DNV || LROS (Lloyds Register of Shipping) || CCC || UL
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
