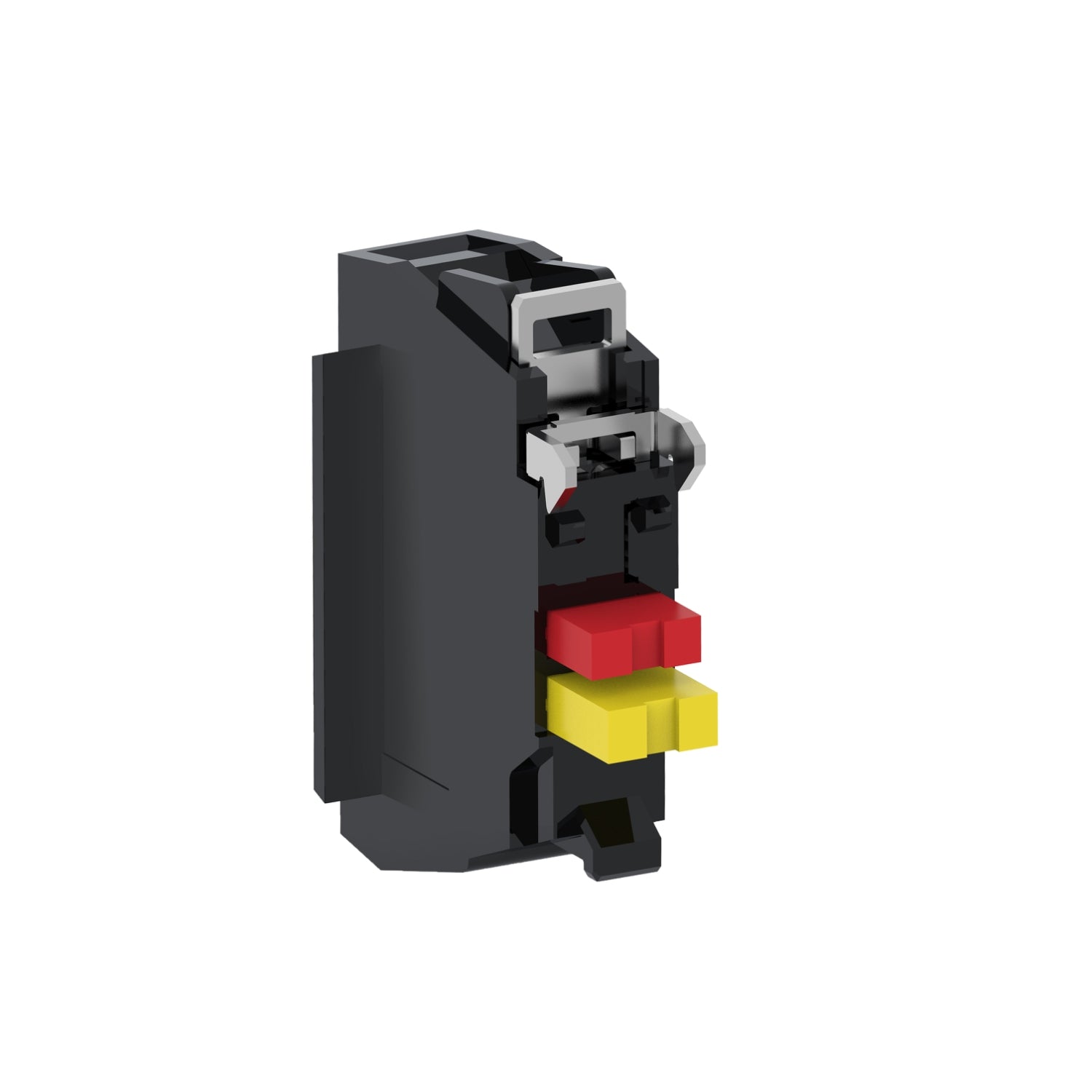

ZBE302 - Bloque de contacto aleación de plata conexión tornillo 1 NC con función de supervisión Schneider
ZBE302 - Bloque de contacto aleación de plata conexión tornillo 1 NC con función de supervisión Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de ZBE302
La referencia ZBE302 Schneider es un bloque de contacto de supervisión Harmony XB4 y XB5 con 1 contacto NC de aleación de plata y funcionamiento de apertura lenta. La referencia ZBE302 se utiliza exclusivamente con pulsadores de parada de emergencia y permite la monitorización correcta del accionamiento. El bloque de contacto ZBE302 se conecta mediante bornes de tornillo, es compatible con las gamas XB4 y XB5 y cuenta con certificaciones CE, UL, CSA, UKCA, CCC y EAC.
Especificaciones Principales de ZBE302
Harmony XB4 || Harmony XB5
Bloque de contacto
ZBE
5
IP20 conforme a IEC 60529
Ruptura lenta
Individual
Contacto de supervisión
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, >= 1 x 0.34 mm² sin terminal acorde a IEC 60947-1
Otras Especificaciones de ZBE302
10 mm
41 mm
26 mm
0,013 kg
1 NC Contacto de supervisión
Con acorde a IEC 60947-5-1 anexo K
1,5 mm - tipo de cable: NC estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
5 N NC estado eléctrico cambiante
300000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
6 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
6 A acorde a IEC 60947-5-1
300 V (grado contaminación 3) acorde a IEC 60947-1
4 kV acorde a IEC 60947-1
1,5 A en 240 V, AC-15, B300 acorde a IEC 60947-5-1 || 3 A en 120 V, AC-15, B300 acorde a IEC 60947-5-1 || 0,11 A en 250 V, DC-13, R300 acorde a IEC 60947-5-1 || 0,22 A en 125 V, DC-13, R300 acorde a IEC 60947-5-1
300000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 300000 ciclos, AC-15, 3 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 300000 ciclos, AC-15, 3 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 300000 ciclos, DC-13, 0,3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 300000 ciclos, DC-13, 1 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-7) en 5 V y L/R = 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V y L/R = 3,4 mA en entorno limpio acorde a IEC 60947-5-4
Montaje frontal
Elemento básico
TH
-40…70 °C
-40…70 °C
IEC 60947-1 || IEC 60947-5-1 || IEC 60947-5-4 || UL 60947-5-1 || CSA C22.2 No 60947-5-1 || JIS C8201-1 || JIS C8201-5-1 || GB/T 14048.5 || BS EN 60947-5-1 || GOST IEC 60947-5-1
CSA || EAC || BV || DNV || CE || LROS (Lloyds Register of Shipping) || CCC || Registrado por UL || Esquema CB || UKCA
5 gn (f= 10…500 Hz) conforming to IEC 60068-2-6 || 25 mm peak to peak (f= 2…10 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 25 gn (duración 6 ms) para 1000 shocks on each axis ((*)) acorde a IEC 60068-2-27
