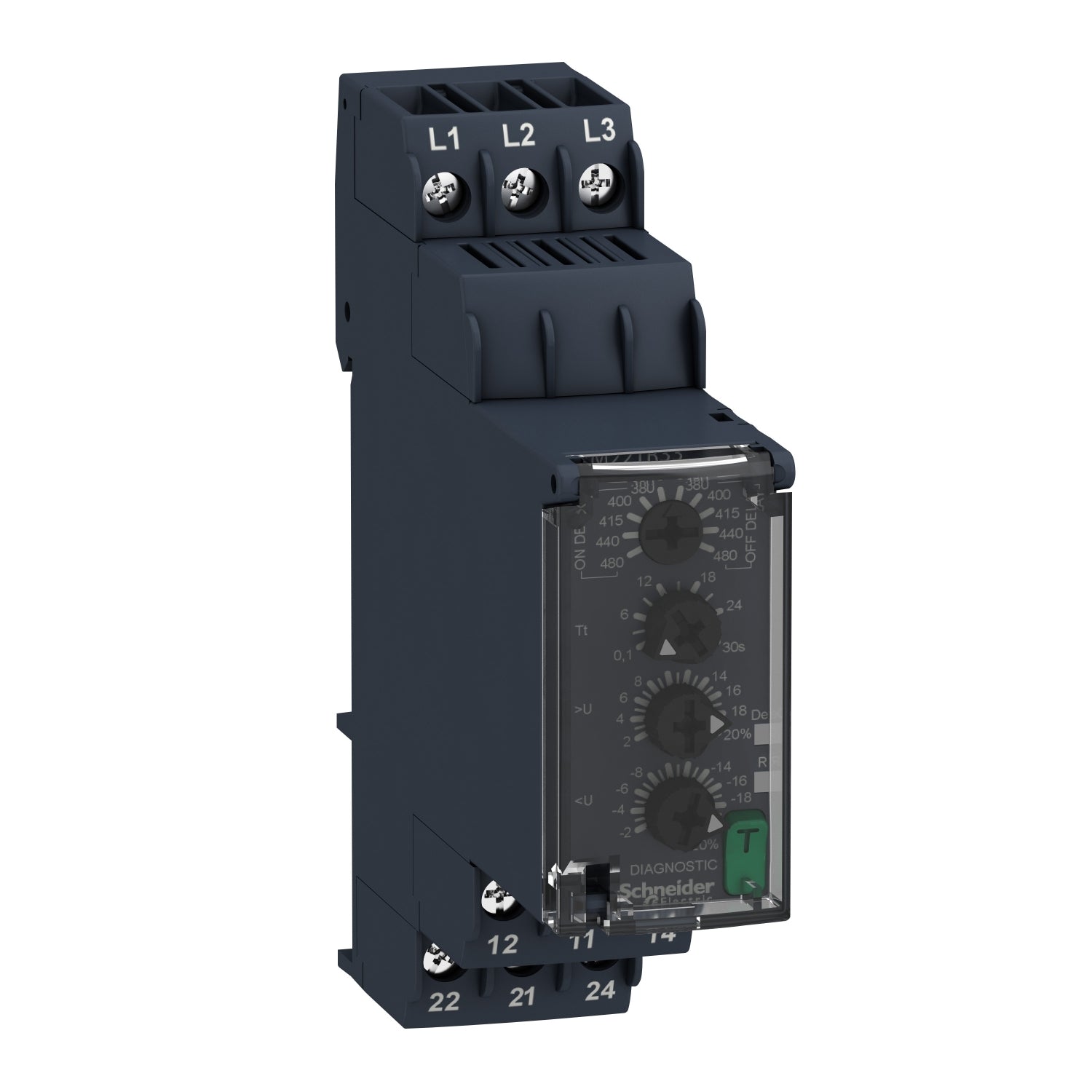

RM22TR33 - Relé de control de voltaje trifásico 380...480V CA 2C/O Schneider
RM22TR33 - Relé de control de voltaje trifásico 380...480V CA 2C/O Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de RM22TR33
La referencia RM22TR33 Schneider es un relé de control de voltaje trifásico modular multifunción para la supervisión de fases y de condiciones de subtensión y sobretensión en redes trifásicas. La referencia RM22TR33 está diseñada para controlar los valores eléctricos en paneles de control industriales y de edificios, proporcionando gestión automática del apagado e información de fallos al usuario para una rápida identificación de problemas. El relé de control RM22TR33 es adecuado para aplicaciones de automatización industrial como elevación, envasado, ascensores, textil o agua y cuenta con un formato compacto de 22,5 mm de ancho para montaje en carril DIN. Incluye botón de diagnóstico, cubierta precintable y ajustes precisos mediante reguladores de tornillo, lo que permite su integración en sistemas automatizados con lógica integrada y su uso en el reacondicionamiento de instalaciones antiguas sin necesidad de PLC.
Especificaciones Principales de RM22TR33
Relés de control Harmony
Relés de control
Relé de control de alimentación trifásico
3 fases
RM22TR
Detección de sobretensión y subtensión || Secuencia de fase || Detección fallo de fase
Ajustable 0.1...30 s, +/- 10 % del valor de escala completa Tt- retardo en caso de fallo
2000 VA
380...480 V Tensión CA
2 C/A
Otras Especificaciones de RM22TR33
1500 ms a máximo voltage
250 V CA
10 mA en 5 V CC
8 A CA
AC/DC
304…576 V CA
- 20 % + 20 % Un
15 VA en 480 V CA 60 Hz
< 100 V CA
50...60 Hz +/- 10 %
2 NANC
8 A
+/- 10 % de la escala completa
<= 0.05 % por grado centigrado dependiendo de la temperatura de aire ambiente permitida || <= 1 % dentro del rango de tensión de alimentación
10 P
<= 0.05 % por grado centigrado dependiendo de la temperatura de aire ambiente permitida || <= 1 % dentro del rango de tensión de alimentación
2 % fijo de seleccionable
650 ms
150 ms ciclo de medición como valor rms verdadero
2...20 % de Un selec
380...480 V Fase para fase
+/- 0,5 % para circuito medición y entrada || +/- 3 % para temporiz.
< 1 % sobre o rango completo con variación tensión || < 0,05 %/°C con variación temperatura
<= 300 ms
III acorde a IK07 || III acorde a UL 508
> 100 MOhm en 500 V CC acorde a IEC 60255-27
Cualquier posición
Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² - tipo de cable: AWG 20...AWG 14) sólido sin terminal || Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - tipo de cable: AWG 24...AWG 16) flexible Con extremo de cable || Terminales de tornillo, 1 x 0.5...1 x 3.3 mm² - tipo de cable: AWG 20...AWG 12) sólido sin terminal || Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 24...AWG 14) flexible Con extremo de cable
0,6…1 N.m acorde a IEC 60947-1
Plástico autoextinguible
LED (Amarillo) Relé ON || LED (Verde) Encendido
Carril DIN de 35 mm acorde a IEC 60715
100000 ciclos
10000000 ciclos
AC-15 acorde a IEC 60947-5-1 || DC-13 acorde a IEC 60947-5-1 || AC-1 acorde a IEC 60947-4-1 || DC-1 acorde a IEC 60947-4-1
, con alimentación propia
MTTFd = 388.1 años || B10d = 350000
Sin cadmio
Con botón de prueba
22,5 mm
0,09 kg
10 ms
Inmunidad para entornos residenciales, comerciales y de industria luminosa acorde a IEC 61000-6-1 || Inmunidad para entornos industriales acorde a IEC 61000-6-2 || Estándar de emisión para entornos comerciales y industriales ligeros acorde a IEC 61000-6-3 || Estándar de emisión para entornos industriales acorde a IEC 61000-6-4 || Descarga electroestática - nivel de prueba: 6 kV Nivel 3 (descarga de contacto) acorde a IEC 61000-4-2 || Descarga electroestática - nivel de prueba: 8 kV Nivel 3 (descarga de aire) acorde a IEC 61000-4-2 || Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético - nivel de prueba: 10 V/m Nivel 3 acorde a IEC 61000-4-3 || Prueba de inmunidad a transitorios eléctricos rápidos/descargas eléctricas - nivel de prueba: 4 kV Nivel 4 (directo) acorde a IEC 61000-4-4 || Prueba de inmunidad a transitorios eléctricos rápidos/descargas eléctricas - nivel de prueba: 2 kV Nivel 4 (acoplamiento capacitivo) acorde a IEC 61000-4-4 || Prueba de inmunidad frente a sobretensión - nivel de prueba: 4 kV Nivel 4 (modo común) acorde a IEC 61000-4-5 || Prueba de inmunidad frente a sobretensión - nivel de prueba: 2 kV Nivel 4 (modo diferencial) acorde a IEC 61000-4-5 || Emisiones conducidas e irradiadas clase B grupo 1 acorde a CISPR 11 || Emisiones conducidas e irradiadas Clase B acorde a CISPR 22
IEC 60255-1
GL || CSA || RCM || CE || EAC || CCC || UL
-40…70 °C
-20…50 °C en 60 Hz || -20…60 °C en 50 Hz AC/DC
93…97 % en 25…55 °C acorde a IEC 60068-2-30
0.075 mm (f = 10…58,1 Hz) fuera de servicio acorde a IEC 60068-2-6 || 1 gn (f = 10…58,1 Hz) fuera de servicio acorde a IEC 60068-2-6 || 0.035 mm (f = 58,1…150 Hz) en funcionamiento acorde a IEC 60068-2-6 || 0.5 gn (f = 58,1…150 Hz) en funcionamiento acorde a IEC 60068-2-6
15 gn (duración 11 ms) para fuera de servicio acorde a IEC 60068-2-27 || 5 gn (duración 11 ms) para en funcionamiento acorde a IEC 60068-2-27
IP20 conforme a IEC 60529 (Terminales) || Cuerpo conforme a IEC 60529 (envolvente) || IP50 conforme a IEC 60529 (panel frontal)
3 acorde a IK07 || 3 acorde a UL 508
2,5 kV CA 50 Hz, 1 mn acorde a IEC 60255-27
