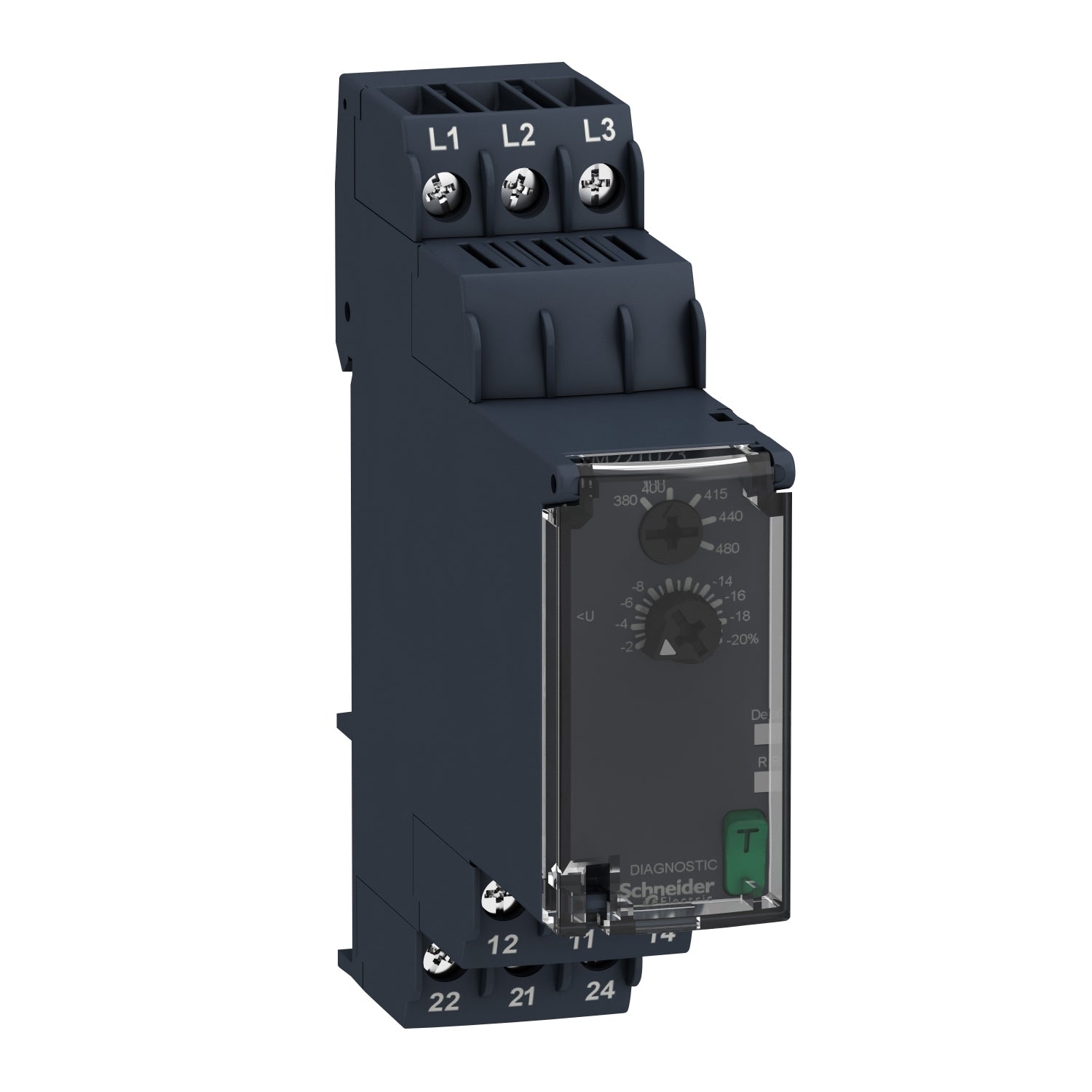

RM22TU23 - Relé de control de subtensión trifásico 380...480V CA 2C/O Schneider
RM22TU23 - Relé de control de subtensión trifásico 380...480V CA 2C/O Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de RM22TU23
La referencia RM22TU23 Schneider es un relé de control de subtensión trifásico diseñado para la supervisión de circuitos de alimentación en redes trifásicas. La referencia RM22TU23 permite controlar la variación de tensión en paneles de control industriales y de edificios, ofreciendo una gestión automática del apagado e información de fallos para facilitar la detección y resolución de incidencias. El relé de control RM22TU23 es adecuado para aplicaciones de automatización industrial como elevación, embalaje, ascensores, sector textil o agua y presenta un formato ultradelgado de 22,5 mm de ancho que permite una instalación flexible en carril DIN. Incorpora función de memoria seleccionable, LED integrado para indicar el estado del control, cubierta precintable y ajustes precisos mediante trimmers de tornillo, lo que lo hace idóneo para sistemas con lógica integrada y para la renovación de instalaciones existentes sin PLC.
Especificaciones Principales de RM22TU23
Relés de control Harmony
Relés de control
Relé de control de alimentación trifásico
3 fases
RM22TR
Detección tensión baja || Secuencia de fase || Detección fallo de fase
Sin
2000 VA
380...480 V Tensión CA
2 C/A
Otras Especificaciones de RM22TU23
1500 ms a máximo voltage
250 V CA
10 mA en 5 V CC
8 A CA
AC/DC
304…576 V CA
- 20 % + 20 % Un
15 VA en 480 V CA 60 Hz
< 100 V CA
50...60 Hz +/- 10 %
2 NANC
+/- 10 % de la escala completa
<= 0.05 % por grado centigrado dependiendo de la temperatura de aire ambiente permitida || <= 1 % dentro del rango de tensión de alimentación
10 P
<= 0.05 % por grado centigrado dependiendo de la temperatura de aire ambiente permitida || <= 1 % dentro del rango de tensión de alimentación
2 % fijo de seleccionable
650 ms
150 ms ciclo de medición como valor rms verdadero
2...20 % de Un selec
380...480 V Fase para fase
+/- 0,5 % para circuito medición y entrada
< 1 % sobre o rango completo con variación tensión || < 0,05 %/°C con variación temperatura
<= 300 ms
III acorde a IK07 || III acorde a UL 508
> 100 MOhm en 500 V CC acorde a IEC 60255-27
Cualquier posición
Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² - tipo de cable: AWG 20...AWG 14) sólido sin terminal || Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - tipo de cable: AWG 24...AWG 16) flexible Con extremo de cable || Terminales de tornillo, 1 x 0.5...1 x 3.3 mm² - tipo de cable: AWG 20...AWG 12) sólido sin terminal || Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 24...AWG 14) flexible Con extremo de cable
0,6…1 N.m acorde a IEC 60947-1
Plástico autoextinguible
LED (Amarillo) Relé ON || LED (Verde) Encendido
Carril DIN de 35 mm acorde a IEC 60715
100000 ciclos
10000000 ciclos
AC-15 acorde a IEC 60947-5-1 || DC-13 acorde a IEC 60947-5-1 || AC-1 acorde a IEC 60947-4-1 || DC-1 acorde a IEC 60947-4-1
, con alimentación propia
MTTFd = 388.1 años || B10d = 350000
Sin cadmio
Con botón de prueba
22,5 mm
0,09 kg
10 ms
Inmunidad para entornos residenciales, comerciales y de industria luminosa acorde a IEC 61000-6-1 || Inmunidad para entornos industriales acorde a IEC 61000-6-2 || Estándar de emisión para entornos comerciales y industriales ligeros acorde a IEC 61000-6-3 || Estándar de emisión para entornos industriales acorde a IEC 61000-6-4 || Descarga electroestática - nivel de prueba: 6 kV Nivel 3 (descarga de contacto) acorde a IEC 61000-4-2 || Descarga electroestática - nivel de prueba: 8 kV Nivel 3 (descarga de aire) acorde a IEC 61000-4-2 || Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético - nivel de prueba: 10 V/m Nivel 3 acorde a IEC 61000-4-3 || Prueba de inmunidad a transitorios eléctricos rápidos/descargas eléctricas - nivel de prueba: 4 kV Nivel 4 (directo) acorde a IEC 61000-4-4 || Prueba de inmunidad a transitorios eléctricos rápidos/descargas eléctricas - nivel de prueba: 2 kV Nivel 4 (acoplamiento capacitivo) acorde a IEC 61000-4-4 || Prueba de inmunidad frente a sobretensión - nivel de prueba: 4 kV Nivel 4 (modo común) acorde a IEC 61000-4-5 || Prueba de inmunidad frente a sobretensión - nivel de prueba: 2 kV Nivel 4 (modo diferencial) acorde a IEC 61000-4-5 || Emisiones conducidas e irradiadas clase B grupo 1 acorde a CISPR 11 || Emisiones conducidas e irradiadas Clase B acorde a CISPR 22
IEC 60255-1
CSA || RCM || UL || GL || CE || CCC || EAC
-40…70 °C
-20…50 °C en 60 Hz || -20…60 °C en 50 Hz AC/DC
93…97 % en 25…55 °C acorde a IEC 60068-2-30
0.075 mm (f = 10…58,1 Hz) fuera de servicio acorde a IEC 60068-2-6 || 1 gn (f = 10…58,1 Hz) fuera de servicio acorde a IEC 60068-2-6 || 0.035 mm (f = 58,1…150 Hz) en funcionamiento acorde a IEC 60068-2-6 || 0.5 gn (f = 58,1…150 Hz) en funcionamiento acorde a IEC 60068-2-6
15 gn (duración 11 ms) para fuera de servicio acorde a IEC 60068-2-27 || 5 gn (duración 11 ms) para en funcionamiento acorde a IEC 60068-2-27
IP20 conforme a IEC 60529 (Terminales) || Cuerpo conforme a IEC 60529 (envolvente) || IP50 conforme a IEC 60529 (panel frontal)
3 acorde a IK07 || 3 acorde a UL 508
2,5 kV CA 50 Hz, 1 mn acorde a IEC 60255-27
