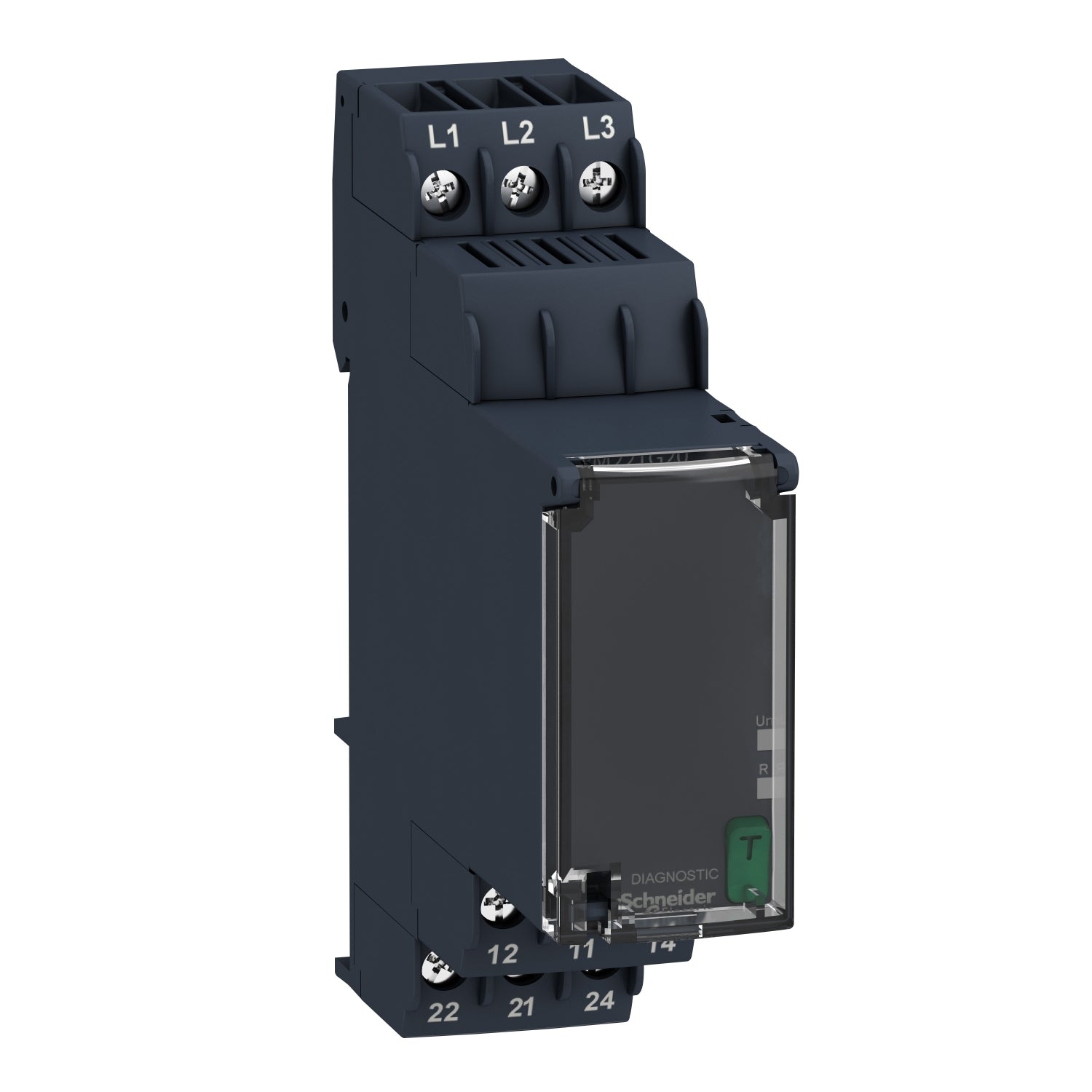

RM22TG20 - Relé de control trifásico 183...528V CA 2C/O Schneider
RM22TG20 - Relé de control trifásico 183...528V CA 2C/O Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de RM22TG20
La referencia RM22TG20 Schneider es un relé de control trifásico para la supervisión de circuitos de alimentación en redes trifásicas con un rango de tensión de 183 a 528 V CA y 2 contactos de conmutación. La referencia RM22TG20 está diseñada para controlar los valores eléctricos en paneles de control industriales y de edificios, proporcionando gestión automática del apagado e información de fallos para una rápida identificación y resolución de incidencias. El relé de control RM22TG20 es adecuado para aplicaciones de automatización industrial como elevación, envasado, ascensores, textil o agua y cuenta con uno de los formatos más delgados del mercado, con 22,5 mm de ancho, lo que facilita su instalación en carril DIN. Incorpora función de memoria seleccionable, LED integrado para indicar el estado de control, cubierta precintable y ajustes precisos mediante reguladores de tornillo, lo que lo convierte en un controlador multifunción idóneo para sistemas automatizados con lógica cableada y para el reacondicionamiento de instalaciones antiguas sin necesidad de PLC.
Especificaciones Principales de RM22TG20
Relés de control Harmony
Relés de control
Relé de control de alimentación trifásico
3 fases
RM22TG
Secuencia de fase || Detección de fallo de fase (corte de 2 o más fases)
Sin
2000 VA
208...480 V Tensión CA
2 C/A
Otras Especificaciones de RM22TG20
1500 ms a máximo voltage
250 V CA
10 mA en 5 V CC
8 A CA
AC/DC
183…528 V CA
183...528 V CA
15 VA en 480 V CA 60 Hz
< 100 V CA
50...60 Hz +/- 10 %
2 NANC
650 ms
<= 200 ms
III acorde a IK07 || III acorde a UL 508
> 100 MOhm en 500 V CC acorde a IEC 60255-27
Cualquier posición
Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² - tipo de cable: AWG 20...AWG 14) sólido sin terminal || Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - tipo de cable: AWG 24...AWG 16) flexible Con extremo de cable || Terminales de tornillo, 1 x 0.5...1 x 3.3 mm² - tipo de cable: AWG 20...AWG 12) sólido sin terminal || Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 24...AWG 14) flexible Con extremo de cable
0,6…1 N.m acorde a IEC 60947-1
Plástico autoextinguible
LED (Amarillo) Relé ON || LED (Verde) Encendido
Carril DIN de 35 mm acorde a IEC 60715
100000 ciclos
10000000 ciclos
AC-15 acorde a IEC 60947-5-1 || DC-13 acorde a IEC 60947-5-1 || AC-1 acorde a IEC 60947-4-1 || DC-1 acorde a IEC 60947-4-1
, con alimentación propia
MTTFd = 924.6 años || B10d = 850000
Sin cadmio
Con botón de prueba
22,5 mm
0,09 kg
10 ms
Inmunidad para entornos residenciales, comerciales y de industria luminosa acorde a IEC 61000-6-1 || Inmunidad para entornos industriales acorde a IEC 61000-6-2 || Estándar de emisión para entornos comerciales y industriales ligeros acorde a IEC 61000-6-3 || Estándar de emisión para entornos industriales acorde a IEC 61000-6-4 || Descarga electroestática - nivel de prueba: 6 kV Nivel 3 (descarga de contacto) acorde a IEC 61000-4-2 || Descarga electroestática - nivel de prueba: 8 kV Nivel 3 (descarga de aire) acorde a IEC 61000-4-2 || Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético - nivel de prueba: 10 V/m Nivel 3 acorde a IEC 61000-4-3 || Prueba de inmunidad a transitorios eléctricos rápidos/descargas eléctricas - nivel de prueba: 4 kV Nivel 4 (directo) acorde a IEC 61000-4-4 || Prueba de inmunidad a transitorios eléctricos rápidos/descargas eléctricas - nivel de prueba: 2 kV Nivel 4 (acoplamiento capacitivo) acorde a IEC 61000-4-4 || Prueba de inmunidad frente a sobretensión - nivel de prueba: 4 kV Nivel 4 (modo común) acorde a IEC 61000-4-5 || Prueba de inmunidad frente a sobretensión - nivel de prueba: 2 kV Nivel 4 (modo diferencial) acorde a IEC 61000-4-5 || Emisiones conducidas e irradiadas clase B grupo 1 acorde a CISPR 11 || Emisiones conducidas e irradiadas Clase B acorde a CISPR 22
IEC 60255-1
CE || EAC || RCM || GL || CSA || UL || CCC
-40…70 °C
-20…50 °C en 60 Hz || -20…60 °C en 50 Hz AC/DC
93…97 % en 25…55 °C acorde a IEC 60068-2-30
0.075 mm (f = 10…58,1 Hz) fuera de servicio acorde a IEC 60068-2-6 || 1 gn (f = 10…58,1 Hz) fuera de servicio acorde a IEC 60068-2-6 || 0.035 mm (f = 58,1…150 Hz) en funcionamiento acorde a IEC 60068-2-6 || 0.5 gn (f = 58,1…150 Hz) en funcionamiento acorde a IEC 60068-2-6
15 gn (duración 11 ms) para fuera de servicio acorde a IEC 60068-2-27 || 5 gn (duración 11 ms) para en funcionamiento acorde a IEC 60068-2-27
IP20 conforme a IEC 60529 (Terminales) || Cuerpo conforme a IEC 60529 (envolvente) || IP50 conforme a IEC 60529 (panel frontal)
3 acorde a IK07 || 3 acorde a UL 508
2,5 kV CA 50 Hz, 1 mn acorde a IEC 60255-27
