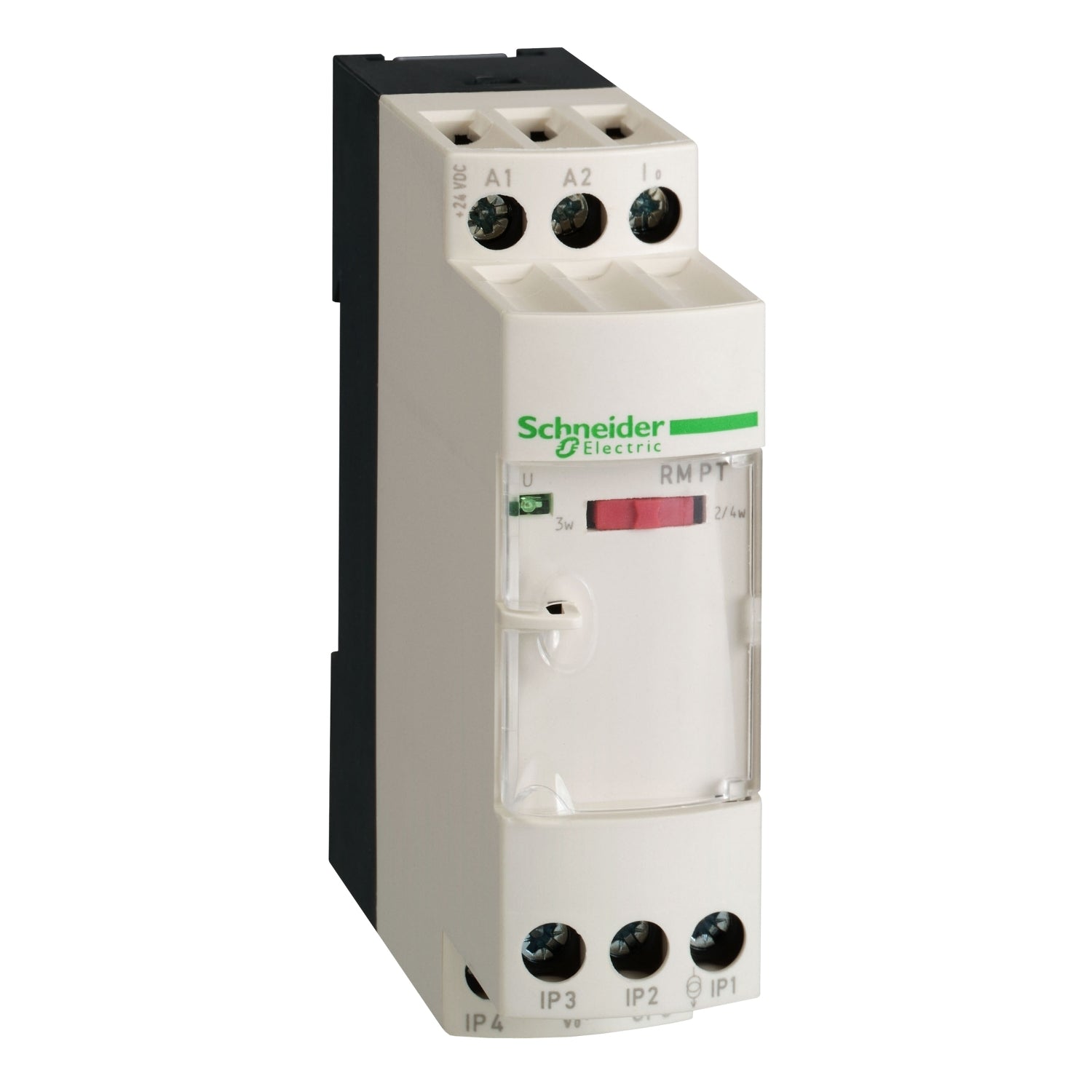

RMPT30BD - Transmisor de temperatura 0..100°C / 32..212°F para sondas universal PT100 Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Resumen Técnico
Descripción
La referencia RMPT30BD Schneider es un transmisor de temperatura para sondas universales Pt100, diseñado para la conversión y supervisión de señales de temperatura en un rango de 0 a 100 °C o 32 a 212 °F. La referencia RMPT30BD pertenece a la gama Harmony y actúa como convertidor para sondas Pt100, admitiendo conexiones de 2, 3 o 4 hilos, lo que permite una integración flexible en distintos sistemas de medición y control. El transmisor de temperatura RMPT30BD está orientado a aplicaciones de automatización y control donde se requiere una lectura fiable de la temperatura mediante sondas Pt100, facilitando la adaptación de la señal para su tratamiento en sistemas eléctricos y electrónicos compatibles.
Ficha Técnica de RMPT30BD
Especificaciones Principales
Harmony Compact iPC
Convertidor para sondas Universal Pt100
Sonda temperatura 0...100 °C/32..212 °F Pt 100 2, 3 o 4 cables
Datos Adicionales
Protección de polaridad inversa en fuente de alimentación || Protección de cortocircuito en salida || Protección de sobretensión en salida (+/- 30 V) || Protección de polaridad inversa en salida
-15...-11 V cuand no hay entrada cableada o cable roto || 11...15 V cuand no hay entrada cableada o cable roto
-30…0 mA cuand no hay entrada cableada o cable roto || 22…30 mA cuand no hay entrada cableada o cable roto
<= 40 mA para salida tensión || <= 60 mA para salida corriente
LED (verde) para Encendido
+/- 0,5 % de escala completa - tipo de cable: 3 o 4 cables) en 20 °C - tipo de cable: temporary performance degradation when subject to electromagnetic interference) || +/- 1 % de escala completa - tipo de cable: 2 cables) en 20 °C - tipo de cable: temporary performance degradation when subject to electromagnetic interference)
+/- 0,2 % escala completa en 20 °C || +/- 0,6 % escala completa en 60 °C
1 x 2.5 mm² || 2 x 1.5 mm²
0,6…1,1 N.m
CE
0,5 kV durabilidad eléctrica 1,2/50 µs acorde a IEC 61000-4-5
2000 V
Clip-on (carril DIN simétrico de 35 mm) || Fijo (Placa de montaje)
MTTFd = 32.9 años || B10d = 30437
0,12 kg
150 ppm/°C
Descarga electroestática - nivel de prueba: 6 kV Nivel 3 (descarga de contacto) acorde a IEC 61000-4-2 || Descarga electroestática - nivel de prueba: 8 kV Nivel 3 (descarga de aire) acorde a IEC 61000-4-2
DIN 43760 || IEC 60751 || IEC 60947-1 || IEC 60584-1
GL || UL || CSA
IP20 - tipo de cable: bloque de terminales) || IP50 - tipo de cable: envolvente)
850 °C acorde a IEC 60695-2-1 || 850 °C acorde a UL
50 gn para 11 ms acorde a IEC 60068-2-27
5 gn (f= 10…100 Hz) conforming to IEC 60068-2-6
1 kV conforme a IEC 61000-4-4 (en entrada/salida) || 2 kV conforme a IEC 61000-4-4 (en alimentación)
CISPR22 grupo 1- clase B || CISPR11
-40…85 °C
0…50 °C montaje lateral || 0…60 °C 2 cm espac.
2 acorde a IEC 60664-1
