Descripción de 50438

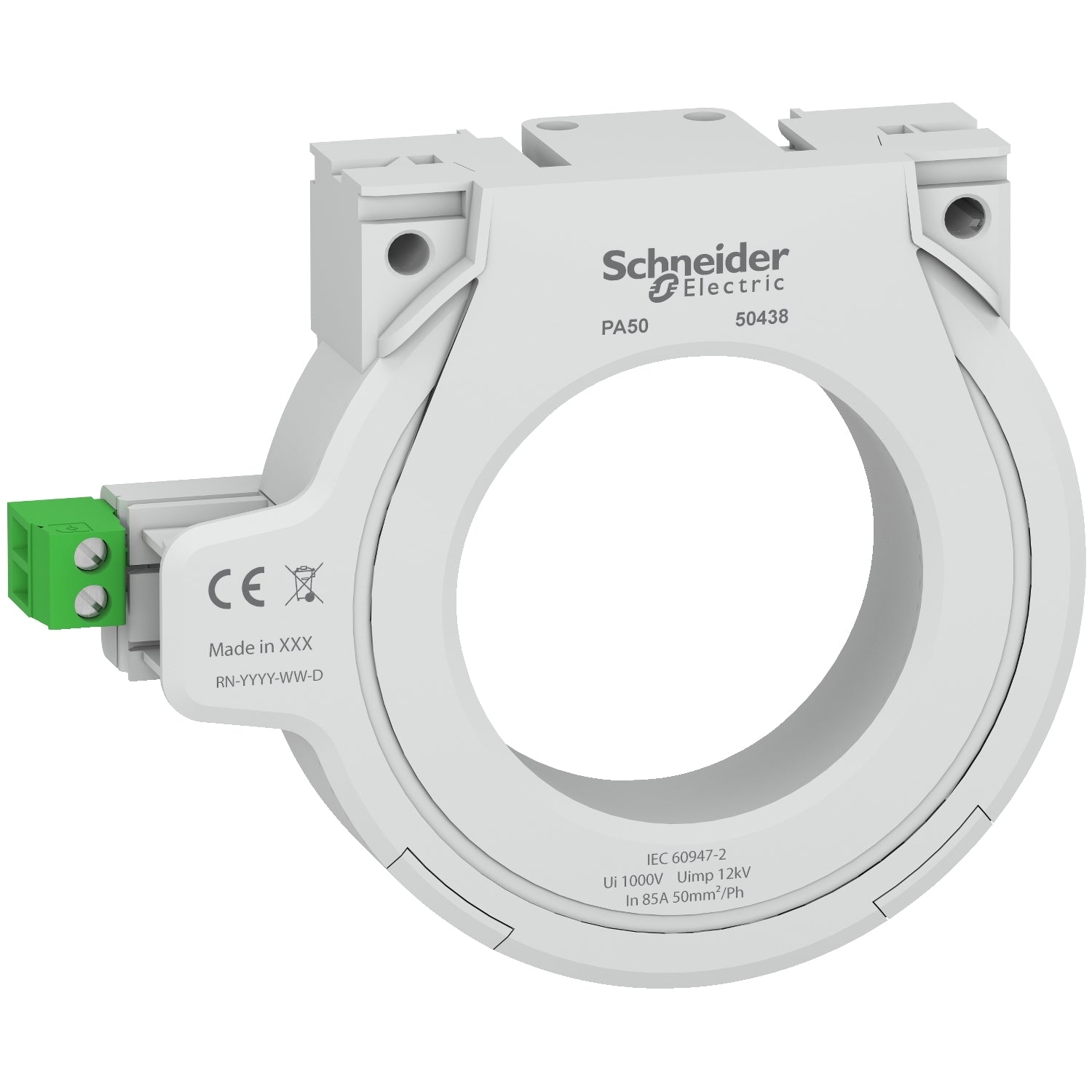

La referencia 50438 Schneider es un toroide cerrado PA destinado a sistemas Vigilohm y a relés de protección y monitoreo de corriente residual VigiPacT de tipo A, diseñado para la supervisión del componente inyectado y la medición de corrientes de hasta 85 A. La referencia 50438 incorpora una relación de transformación de 1/1000, tiene un diámetro interior de 50 mm y un peso de 0,200 kg, facilitando su instalación en cuadros eléctricos compactos. El toroide 50438 requiere el centrado correcto de los cables, admite un diámetro total de conductores de hasta 25 mm y permite una sección máxima por fase de 50 mm² en conductores de cobre.
Especificaciones Principales de 50438
VigiPacT
PA50
Toroidales diferenciales cerrados
Control y supervisión del equipo
VigiPacT RH10M residual current protection relay ((*)) || VigiPacT RH10P residual current protection relay ((*)) || VigiPacT RH21M residual current protection relay ((*)) || VigiPacT RH21P residual current protection relay ((*)) || VigiPacT RH68M residual current protection relay ((*)) || VigiPacT RH86M residual current protection relay ((*)) || VigiPacT RH86P residual current protection relay ((*)) || VigiPacT RH99M residual current protection relay ((*)) || VigiPacT RH99P residual current protection relay ((*)) || VigiPacT RH197M residual current protection relay ((*)) || VigiPacT RH197P residual current protection relay ((*)) || VigiPacT RHU residual current protection relay ((*)) || VigiPacT RHUs residual current protection relay ((*)) || VigiPacT RMH residual current protection relay ((*))
Toroide cerrado de tipo A
85 A
Otras Especificaciones de 50438
1/1000
50/60 Hz || 400 Hz
85 kA para 0.5 s
85 kA / 0.5 s acorde a En 50 A
1000 V
IV
12 kV
Fijo (placa de montaje) || Fijo (chapa metálica perfilada) || Fijo (placa perforada) || Con clip (Carril DIN) || Con clip (relé Vigirex)
1.42 MJ
Conexión de tornillo 0,22…2,5 mm²
Interior:50,4 mm
0,2 kg
100 mm
88 mm
29 mm
IP30 || Conectores, estado 1 IP20
Exposición al calor húmedo en servicio, estado 1 categoría C2, estado 1 48 horas acorde a IEC 60068-2-56 || Exposición al calor húmedo fuera de servicio - tipo de cable: 25-55 °C, HR 95%) , estado 1 28 ciclos acorde a IEC 60068-2-30 || Niebla salina, estado 1 Kb/2 acorde a IEC 60068-2-52
Nivel 3 acorde a IK07
-35…70 °C
-55…85 °C
En 50 A
CE
