Descripción de 50441

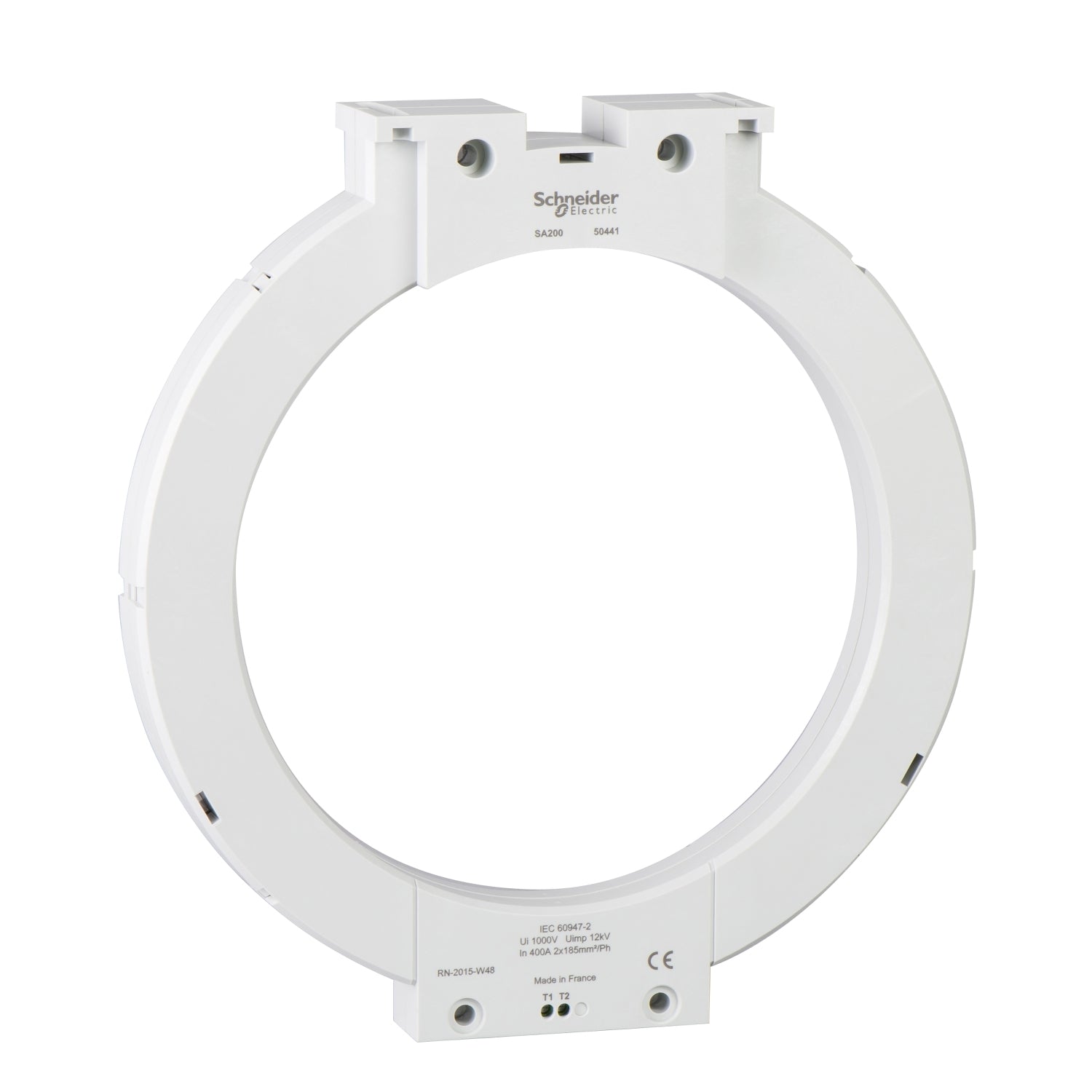

La referencia 50441 Schneider es un transformador toroidal cerrado destinado a localizadores de fallos de aislamiento Vigilohm y a relés de protección y supervisión de corriente residual VigiPacT de tipo A, diseñado para supervisar el componente inyectado desde el monitor de aislamiento y medir corrientes nominales de hasta 400 A en sistemas eléctricos. La referencia 50441 dispone de una relación de transformación de 1/1000, presenta un diámetro interior de 200 mm y un peso de 1,320 kg, lo que permite su integración en instalaciones con conductores de mayor sección. El toroide 50441 requiere que los cables estén correctamente centrados en su interior, admite un diámetro total de conductores de hasta 100 mm y permite una sección transversal máxima por fase de dos cables de 185 mm² en conductores de cobre.
Especificaciones Principales de 50441
VigiPacT
SA200
Toroidales diferenciales cerrados
Control y supervisión del equipo
VigiPacT RH10M residual current protection relay ((*)) || VigiPacT RH10P residual current protection relay ((*)) || VigiPacT RH21M residual current protection relay ((*)) || VigiPacT RH21P residual current protection relay ((*)) || VigiPacT RH68M residual current protection relay ((*)) || VigiPacT RH86M residual current protection relay ((*)) || VigiPacT RH86P residual current protection relay ((*)) || VigiPacT RH99M residual current protection relay ((*)) || VigiPacT RH99P residual current protection relay ((*)) || VigiPacT RH197M residual current protection relay ((*)) || VigiPacT RH197P residual current protection relay ((*)) || VigiPacT RHU residual current protection relay ((*)) || VigiPacT RHUs residual current protection relay ((*)) || VigiPacT RMH residual current protection relay ((*))
Toroide cerrado de tipo A
400 A
Otras Especificaciones de 50441
1/1000
50/60 Hz || 400 Hz
85 kA para 0.5 s
85 kA / 0.5 s acorde a En 50 A
1000 V
IV
12 kV
Fijo (Cables) || Fijo (placa de montaje) || Fijo (chapa metálica perfilada) || Fijo (placa perforada)
7.05 MJ
Conexión de tornillo 0,22…2,5 mm²
Interior:196 mm
1,32 kg
256 mm
274 mm
46 mm
Cuerpo, estado 1 IP30 || Conectores, estado 1 IP20
Exposición al calor húmedo en servicio, estado 1 categoría C2, estado 1 48 horas acorde a IEC 60068-2-56 || Exposición al calor húmedo fuera de servicio - tipo de cable: 25-55 °C, HR 95%) , estado 1 28 ciclos acorde a IEC 60068-2-30 || Niebla salina, estado 1 Kb/2 acorde a IEC 60068-2-52
Nivel 3 acorde a IK07
-35…70 °C
-55…85 °C
En 50 A
CE
