56054 - Toros rectangulares 470X160mm Schneider
56054 - Toros rectangulares 470X160mm Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de 56054

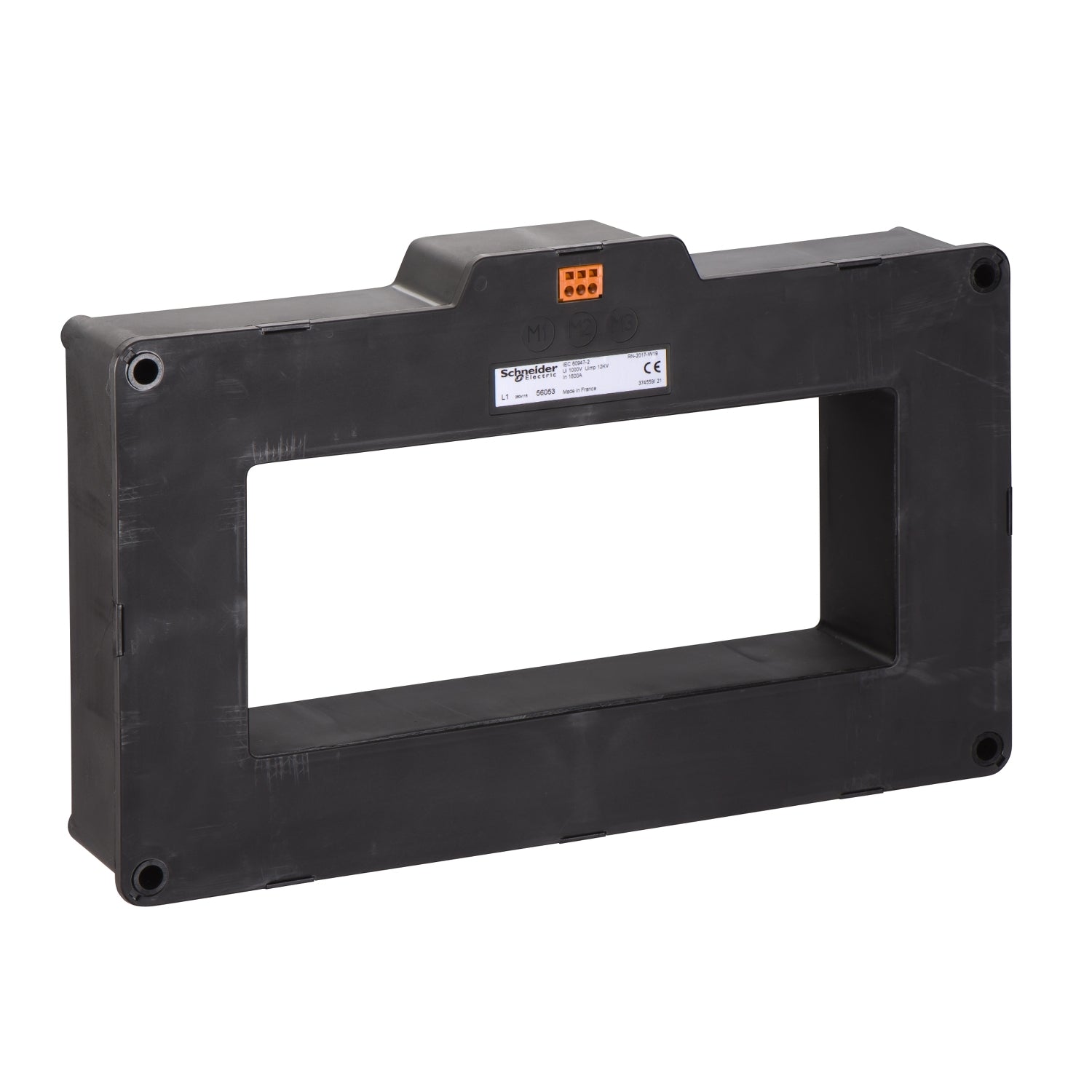

La referencia 56054 Schneider es un toroide rectangular destinado a relés de supervisión y protección de corriente residual VigiPacT de tipo A, diseñado para la medición de corrientes residuales en instalaciones eléctricas de alta intensidad. La referencia 56054 permite medir una corriente nominal de hasta 3200 A, dispone de una relación de transformación de 1/1000 y presenta unas dimensiones interiores de 470 mm por 160 mm, con un peso de 20 kg. El toroide 56054 admite cableado con sección comprendida entre 0,5 y 2,5 mm², con una longitud máxima de cable de 10 m, y está concebido para su uso conjunto con relés de monitoreo y protección VigiPacT.
Especificaciones Principales de 56054
VigiPacT
L
Toroidales diferenciales cerrados
Control y supervisión del equipo
VigiPacT RH10M residual current protection relay ((*)) || VigiPacT RH10P residual current protection relay ((*)) || VigiPacT RH21M residual current protection relay ((*)) || VigiPacT RH21P residual current protection relay ((*)) || VigiPacT RH68M residual current protection relay ((*)) || VigiPacT RH86M residual current protection relay ((*)) || VigiPacT RH86P residual current protection relay ((*)) || VigiPacT RH99M residual current protection relay ((*)) || VigiPacT RH99P residual current protection relay ((*)) || VigiPacT RH197M residual current protection relay ((*)) || VigiPacT RH197P residual current protection relay ((*)) || VigiPacT RHU residual current protection relay ((*)) || VigiPacT RHUs residual current protection relay ((*)) || VigiPacT RMH residual current protection relay ((*))
Sensores rectangular
3200 A
Otras Especificaciones de 56054
1/1000
50/60 Hz || 400 Hz
100 kA para 0.5 s
85 kA / 0.5 s
1000 V
IV
12 kV
Fijo (Cables) || Fijo (Canalización)
Conexión de tornillo 0,5…2,5 mm²
20 kg
Fuera, estado 1 266 mm || Dentro, estado 1 160 mm
Fuera, estado 1 576 mm || Dentro, estado 1 470 mm
72 mm
Cuerpo, estado 1 IP30 || Conectores, estado 1 IP20
Exposición al calor húmedo en servicio, estado 1 categoría C2, estado 1 48 horas acorde a IEC 60068-2-56 || Exposición al calor húmedo fuera de servicio - tipo de cable: 25-55 °C, HR 95%) , estado 1 28 ciclos acorde a IEC 60068-2-30 || Niebla salina, estado 1 Kb/2 acorde a IEC 60068-2-52
Nivel 3 acorde a IK07
-35…80 °C
-55…100 °C
En 50 A
CE
