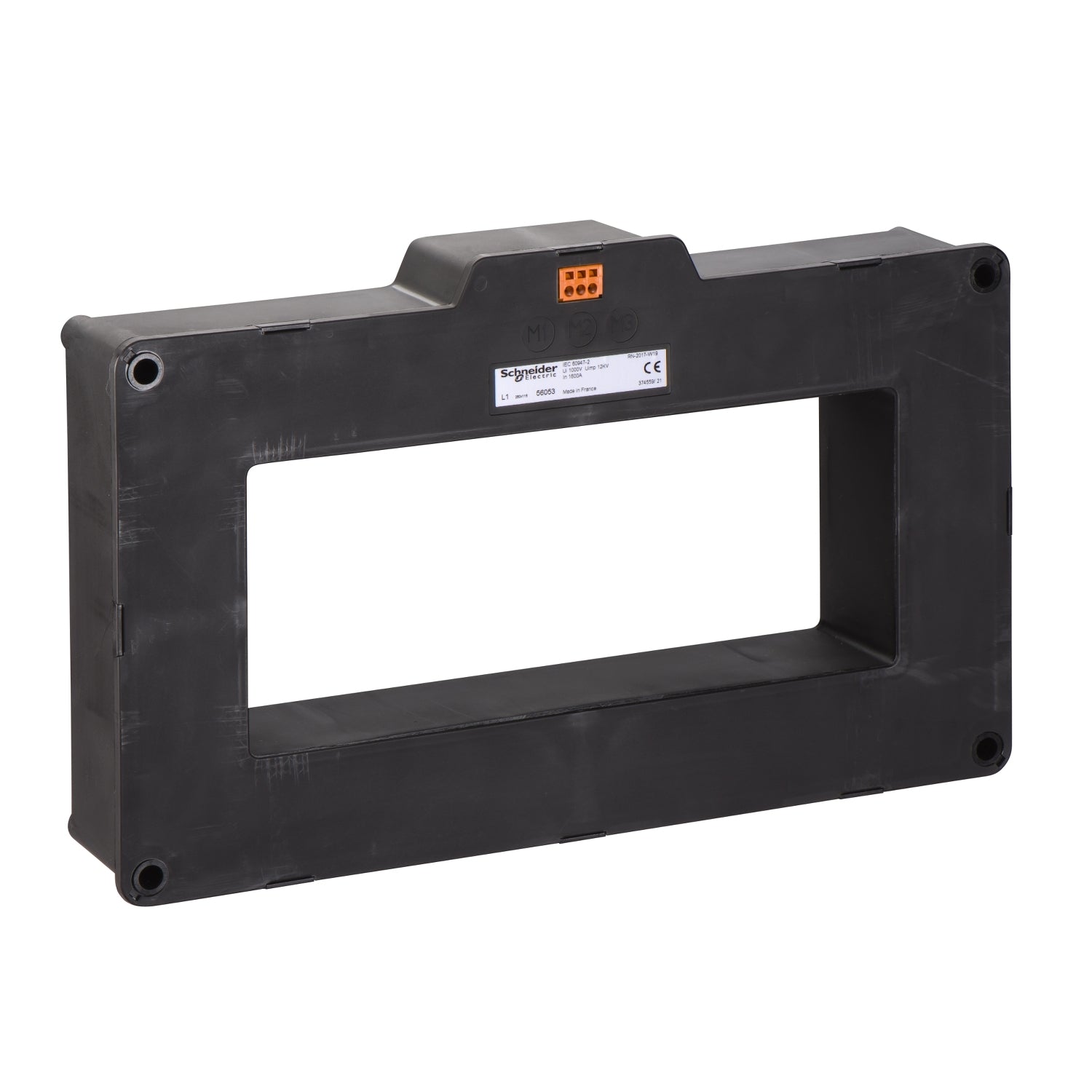

56053 - Toros rectangulares 280X115mm Schneider
56053 - Toros rectangulares 280X115mm Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de 56053
La referencia 56053 Schneider es un toroide rectangular diseñado para relés de protección diferencial y de monitoreo VigiPacT de tipo A, destinado a la medición de corrientes residuales en instalaciones eléctricas. La referencia 56053 permite medir corrientes de hasta 1600 A, cuenta con una relación de transformación de 1/1000 y dispone de unas dimensiones interiores de 280 mm por 155 mm, con un peso de 11 kg. El toroide 56053 admite cableado con secciones comprendidas entre 0,5 y 2,5 mm², con una longitud máxima de conexión de 10 m, y está preparado para su integración con sistemas de supervisión VigiPacT.
Especificaciones Principales de 56053
VigiPacT
L
Toroidales diferenciales cerrados
Supervisión y control de equipos
VigiPacT RH10M Relé de protección contra corriente residual || VigiPacT RH10P Relé de protección contra corriente residual || VigiPacT RH21M Relé de protección contra corriente residual || VigiPacT RH21P Relé de protección contra corriente residual || VigiPacT RH68M Relé de protección contra corriente residual || VigiPacT RH86M Relé de protección contra corriente residual || VigiPacT RH86P Relé de protección contra corriente residual || VigiPacT RH99M Relé de protección contra corriente residual || VigiPacT RH99P Relé de protección contra corriente residual || VigiPacT RH197M Relé de protección contra corriente residual || VigiPacT RH197P Relé de protección contra corriente residual || VigiPacT RHU Relé de protección contra corriente residual || VigiPacT RHUs Relé de protección contra corriente residual || VigiPacT RMH Relé de protección contra corriente residual
Sensores rectangular
1600 A
Otras Especificaciones de 56053
1/1000
50/60 Hz || 400 Hz
100 kA para 0.5 s
85 kA / 0.5 s
1000 V
IV
12 kV
Fijo (Cables) || Fijo (Canalización)
Conexión de tornillo 0,5…2,5 mm²
11 kg
Afuera, estado 1 233 mm || Dentro, estado 1 115 mm
Afuera, estado 1 388 mm || Dentro, estado 1 280 mm
72 mm
Cuerpo, estado 1 IP30 || Conectores, estado 1 IP20
Exposición al calor húmedo en servicio, estado 1 Categoría C2, estado 1 48 horas acorde a IEC 60068-2-56 || Exposición al calor húmedo fuera de servicio - tipo de cable: 25...55 °C, RH 95 %) , estado 1 28 ciclos acorde a IEC 60068-2-30 || Niebla salina, estado 1 Kb/2 acorde a IEC 60068-2-52
Nivel 3 acorde a IEC 60664-1
-35…80 °C
-55…100 °C
IEC 60947-2
CE
