Descripción de 1820550000

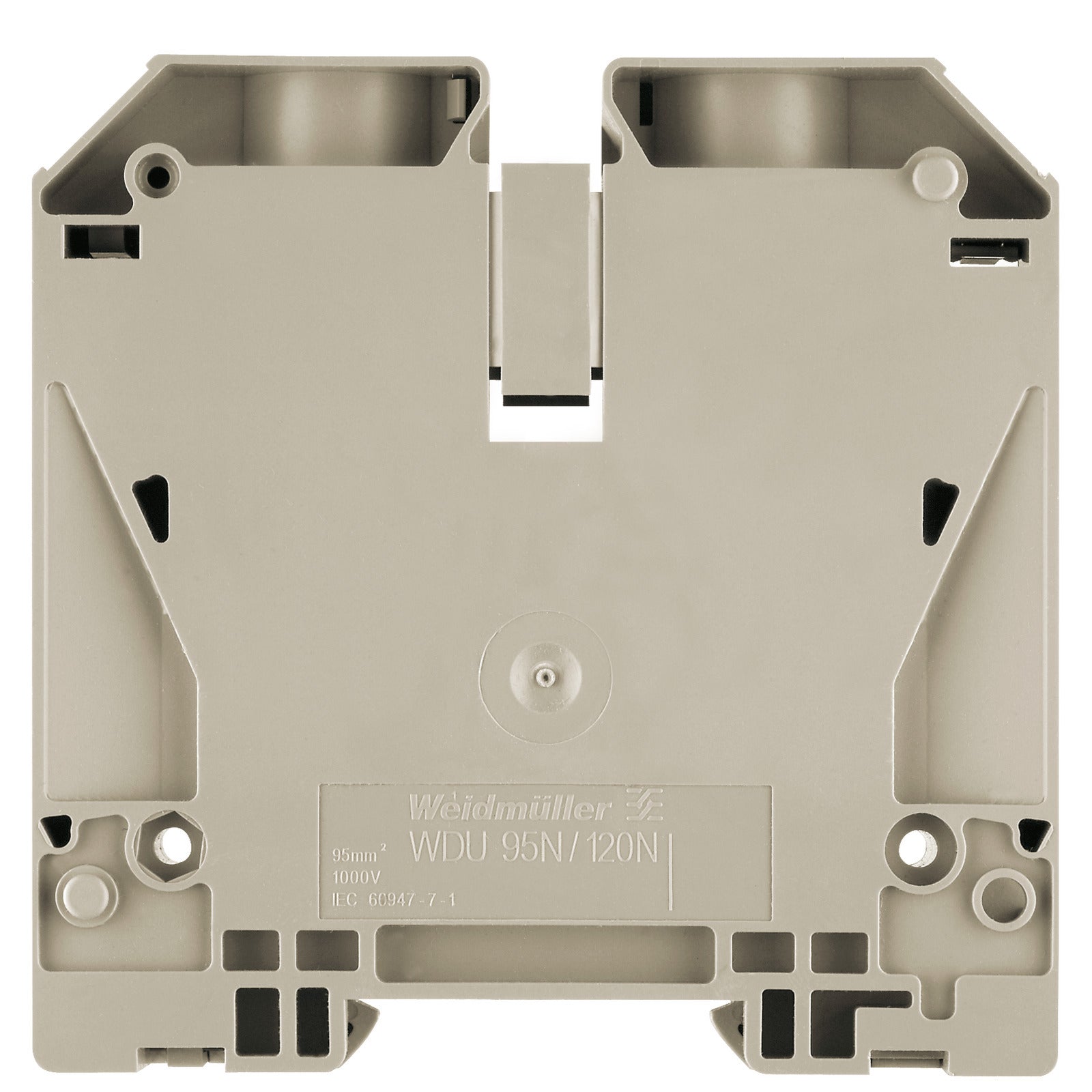

La referencia 1820550000 Weidmuller es un bloque de bornes de paso tipo WDU 95N/120N diseñado para la conexión de conductores de gran sección en instalaciones eléctricas industriales. Este bloque de bornes 1820550000 permite conexión mediante sistema de brida y tornillo y está preparado para conductores con sección nominal de 120 mm². La referencia 1820550000 admite una tensión nominal de 1000 V y una corriente nominal de 269 A según la norma IEC 60947-7-1. El borne dispone de dos puntos de embornado con un único potencial eléctrico. El bloque de bornes 1820550000 está fabricado en material Wemid con grado de inflamabilidad UL 94 V-0 y acabado en color beige oscuro. El dispositivo se instala mediante fijación enclavada sobre carril DIN TS 35. Las dimensiones del borne son 90 mm de profundidad, 91 mm de altura y 27 mm de anchura, con profundidad de 91 mm incluyendo el carril DIN y peso neto de 261,8 g. La referencia 1820550000 admite conductores con secciones desde 16 mm² hasta 150 mm² según el tipo de conductor. El par de apriete del tornillo M10 se sitúa entre 12 Nm y 20 Nm y la longitud de desaislado del conductor es de 27 mm. El borne 1820550000 presenta resistencia de paso de 0,12 mΩ, sobretensión de choque nominal de 8 kV y pérdida de potencia de 8,61 W. El rango de temperatura ambiente se sitúa entre -60 °C y 85 °C y la temperatura permanente de trabajo entre -60 °C y 130 °C. La referencia 1820550000 cumple conformidad RoHS y dispone de certificación UR con número E60693.
