Descripción de 1820850000

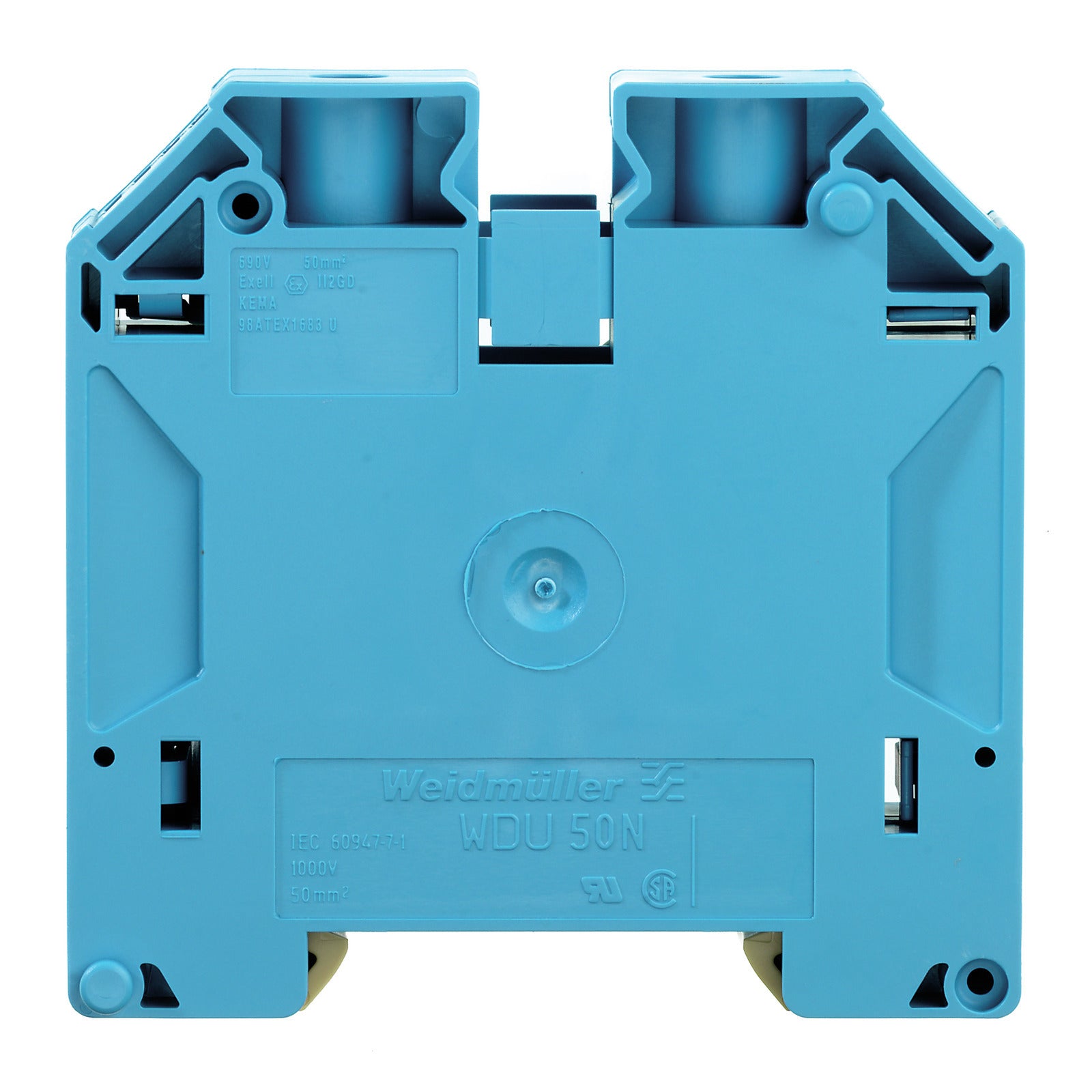

La referencia 1820850000 Weidmuller es un bloque de bornes de paso tipo WDU 50N BL diseñado para la conexión de conductores de potencia mediante sistema de conexión por brida y tornillo. El bloque de bornes 1820850000 está preparado para conductores con sección nominal de 50 mm² y permite una tensión nominal de 1000 V con una corriente nominal de 150 A según la norma IEC 60947-7-1. La referencia 1820850000 dispone de dos puntos de conexión con un único potencial eléctrico y está fabricada en material Wemid con grado de inflamabilidad UL 94 V-0 y acabado en color azul. El borne 1820850000 se instala mediante fijación enclavada sobre carril DIN TS 35. Las dimensiones del bloque de bornes 1820850000 son 69,6 mm de profundidad, 70 mm de altura y 18,5 mm de anchura, con profundidad de 70,6 mm incluyendo el carril DIN y peso neto de 80,443 g. La referencia 1820850000 admite conductores flexibles con sección entre 10 mm² y 50 mm² y conductores semirrígidos con sección entre 10 mm² y 70 mm². El par de apriete del tornillo M6 se sitúa entre 3,5 Nm y 6 Nm y la longitud de desaislado del conductor es de 24 mm. El bloque de bornes 1820850000 presenta resistencia de paso de 0,21 mΩ, sobretensión de choque nominal de 8 kV y pérdida de potencia de 4,8 W. El rango de temperatura ambiente de funcionamiento es de -60 °C a 85 °C y la temperatura permanente de trabajo se sitúa entre -60 °C y 130 °C. La referencia 1820850000 cumple conformidad RoHS y dispone de certificaciones UR con número E60693 y cURusEX E184763.
