Descripción de 9512190000

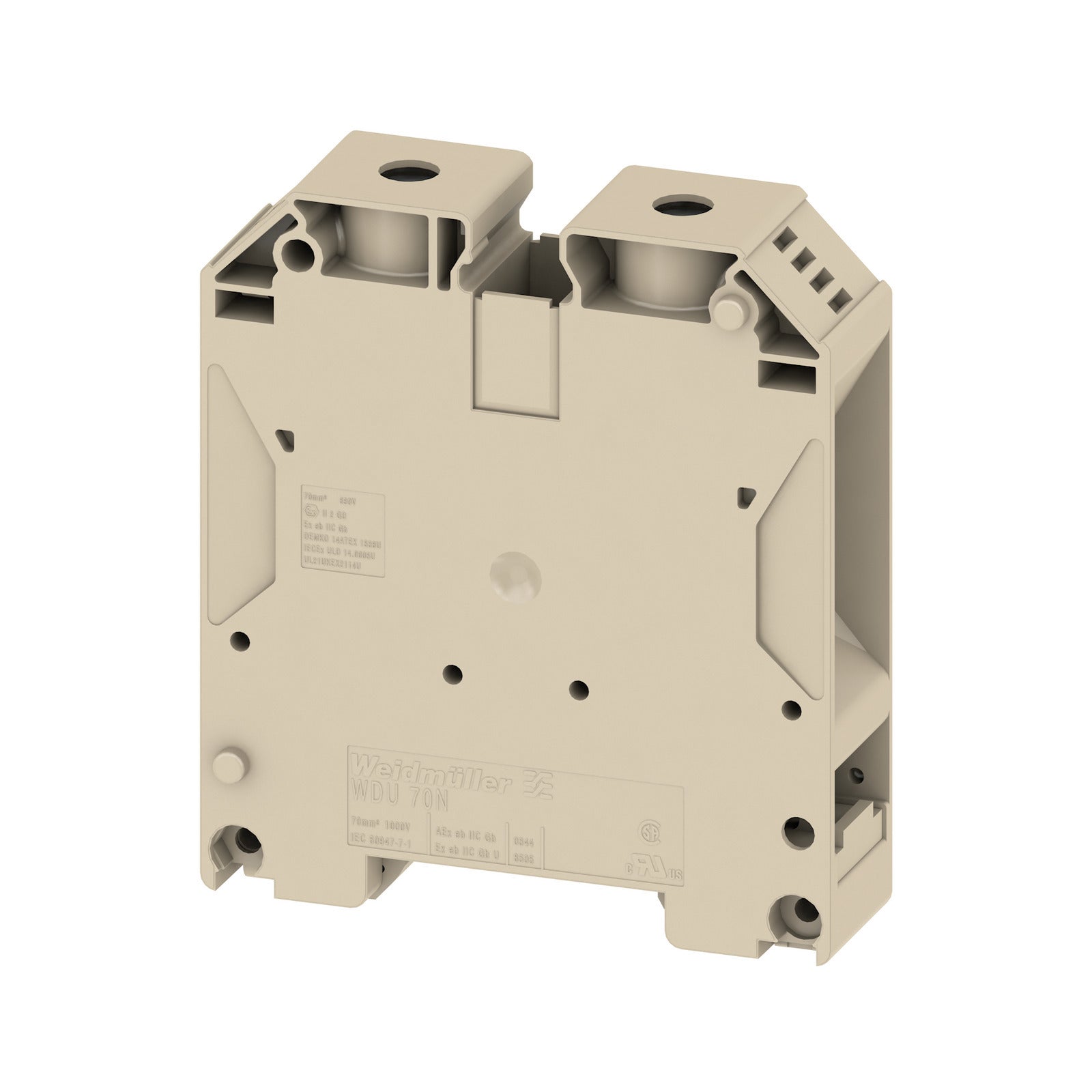

La referencia 9512190000 Weidmuller es un bloque de bornes de paso tipo WDU 70N/35 diseñado para la conexión y distribución de conductores de gran sección en cuadros eléctricos y sistemas de distribución de potencia. El bloque de bornes 9512190000 utiliza sistema de conexión mediante brida y tornillo y está preparado para conductores con sección nominal de 70 mm². La referencia 9512190000 permite una tensión nominal de 1000 V y una corriente nominal de 192 A según la norma IEC 60947-7-1. Este bloque dispone de dos conexiones en un único piso con un potencial eléctrico. El dispositivo está fabricado en material Wemid con grado de inflamabilidad UL 94 V-0 y acabado en color beige oscuro. El bloque de bornes 9512190000 se instala mediante fijación enclavada sobre carril DIN TS 35. Las dimensiones del dispositivo son 85 mm de profundidad, 75 mm de altura y 20,5 mm de anchura, con profundidad de 86 mm incluyendo el carril DIN y peso neto de 118,93 g. La referencia 9512190000 admite conductores flexibles con sección de hasta 70 mm² y conductores semirrígidos o rígidos de hasta 95 mm² con rangos de conexión entre AWG 6 y AWG 0. La longitud de desaislado requerida es de 22 mm y el par de apriete del tornillo M8 se sitúa entre 8 Nm y 12 Nm. El bloque de bornes 9512190000 presenta resistencia de paso de 0,17 mΩ, sobretensión de choque nominal de 8 kV y pérdida de potencia de 6,14 W. El rango de temperatura ambiente de funcionamiento se sitúa entre -60 °C y 85 °C y la temperatura permanente de trabajo entre -60 °C y 130 °C. La referencia 9512190000 cumple conformidad RoHS y dispone de certificaciones cURus E60693 y cURusEX E184763.
