Descripción de 1820840000

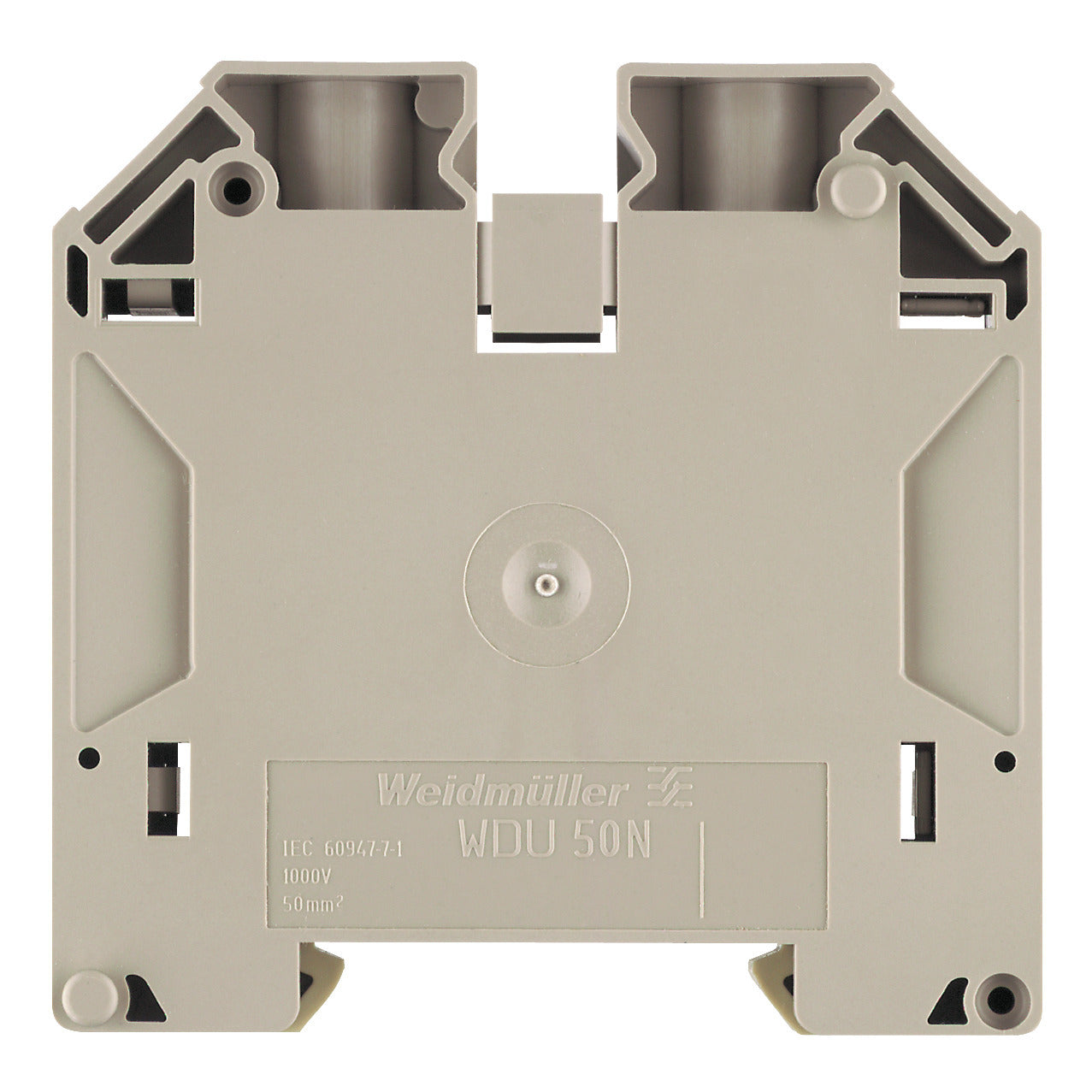

La referencia 1820840000 Weidmuller es un bloque de bornes de paso tipo WDU 50N diseñado para conexión de conductores de potencia mediante sistema de brida y tornillo. El bloque de bornes 1820840000 está preparado para conductores con sección nominal de 50 mm² y permite una tensión nominal de 1000 V con corriente nominal de 150 A según IEC 60947-7-1. Este borne dispone de dos conexiones con un único potencial eléctrico. La referencia 1820840000 está fabricada en material Wemid con grado de inflamabilidad UL 94 V-0 y acabado en color beige oscuro. El dispositivo se instala mediante fijación enclavada sobre carril DIN TS 35. Las dimensiones del bloque de bornes son 69,6 mm de profundidad, 70 mm de altura y 18,5 mm de anchura, con profundidad de 70,6 mm incluyendo el carril DIN y peso neto de 84,38 g. La referencia 1820840000 admite conductores con secciones desde 10 mm² hasta 70 mm² según el tipo de conductor utilizado. El par de apriete del tornillo M6 se sitúa entre 3,5 Nm y 6 Nm y la longitud de desaislado del conductor es de 24 mm. El borne 1820840000 presenta resistencia de paso de 0,21 mΩ, sobretensión de choque nominal de 8 kV y pérdida de potencia de 4,8 W. El rango de temperatura ambiente se sitúa entre -60 °C y 85 °C y la temperatura permanente de trabajo entre -60 °C y 130 °C. La referencia 1820840000 cumple conformidad RoHS y dispone de certificaciones UR E60693 y cURusEX E184763.
