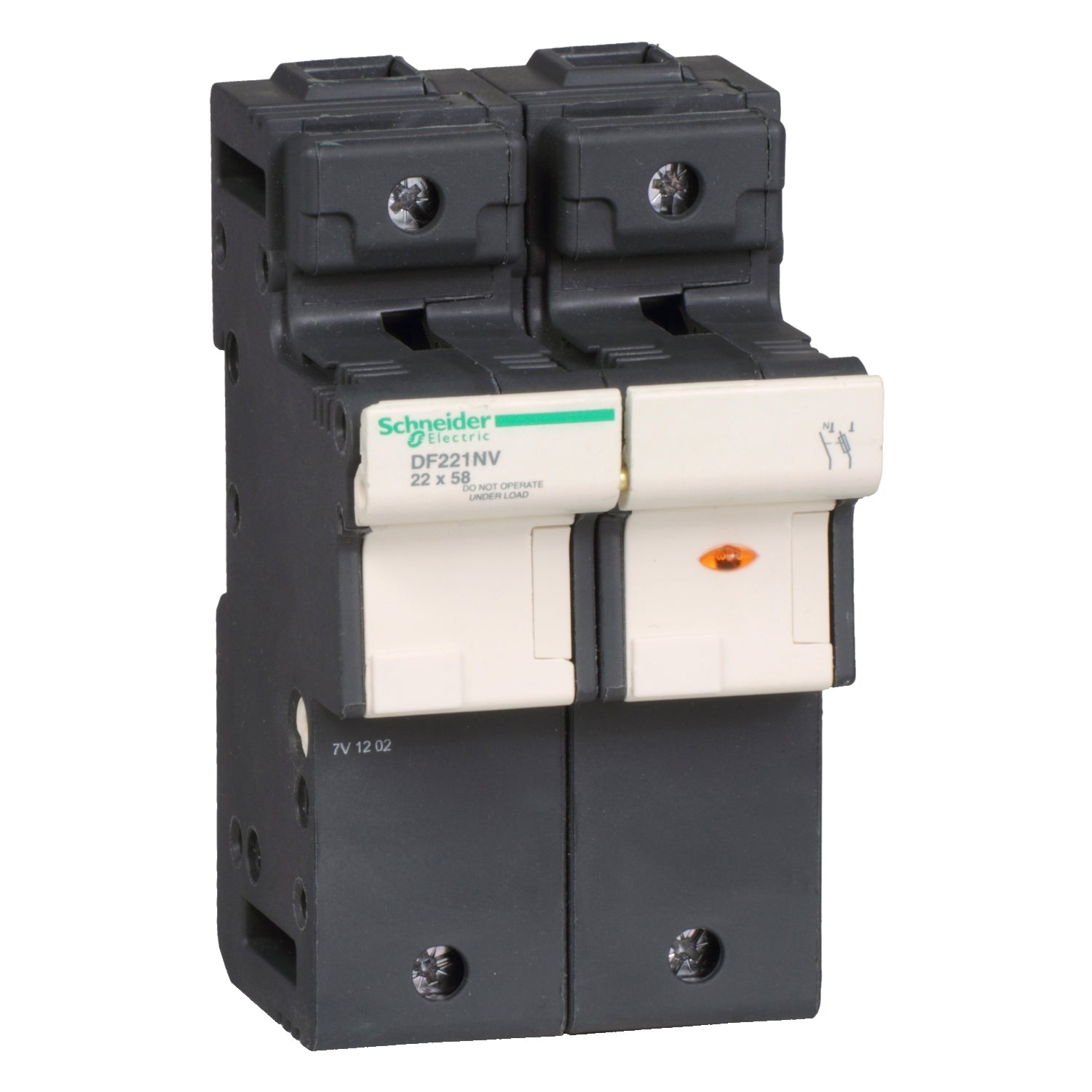

DF221NV - Portafusibles Tesys DF 1P+N 125A tamaño del fusible 22x58mm Indicador de fusible fundido Schneider
DF221NV - Portafusibles Tesys DF 1P+N 125A tamaño del fusible 22x58mm Indicador de fusible fundido Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de DF221NV
La referencia DF221NV Schneider es un portafusibles TeSys DF de dos polos en configuración 1P+N diseñado para la protección de circuitos con una corriente nominal de 125 A y una tensión nominal de empleo de 690 V en corriente alterna y continua. La referencia DF221NV admite cartuchos de fusible de tamaño 22 x 58 mm de tipo aM o gG y dispone de señalización local mediante indicador de fusible fundido, incorporando un enlace tubular para barra de bloqueo y compatibilidad con percutores de cartucho DF2FN y DF3EA. El portafusibles DF221NV presenta una tensión nominal de aislamiento de 690 V, una tensión soportada a impulsos de 8 kV, una resistencia a cortocircuitos de hasta 120 kA a 400 V y se integra como solución de protección dentro de la gama TeSys DF.
Especificaciones Principales de DF221NV
TeSys
TeSys DF
Portafusible
DF22
tubular link para barra de bloqueo
DF2FN percutor del cartucho de fusibles || DF3EA percutor del cartucho de fusibles
1P + N
22 x 58 mm
, aM || , gG
Maneta
Indicador de fusible fundido
690 V CA || 690 V CC
125 A
690 V CA
8 kV
19 kA con enlaces tubulares acorde a IEC 60269-1
120 kA 400 V acorde a valores instantáneos y de demanda || 120 kA 500 V acorde a valores instantáneos y de demanda || 80 kA 690 V acorde a valores instantáneos y de demanda
Otras Especificaciones de DF221NV
Es decir = 10 mA || EN/IEC 60269-2 || UL 4248-1 || CSA C22.2 No 4248-1
IEC || Certificación UL || CSA || EAC
Carril DIN simétrico de 35 mm
Vertical (tolerancia: +/- 23°)
Bornas tornillo 1 cable(s) 2,5…35 mm²Rígido || Bornas tornillo 2 cable(s) 2,5…25 mm²Rígido || Bornas tornillo 1 cable(s) 2,5…35 mm²flexible with or without || Bornas tornillo 2 cable(s) 2,5…25 mm²flexible with or without
4 N.m
127,5 mm
70 mm
76,5 mm
0,459 kg
Juego de 3
-40…80 °C
-20…60 °C con reducción de la temperatura
IP20 conforming to IEC 60529
TH
960 °C acorde a IEC 60695-2-1
DF22
