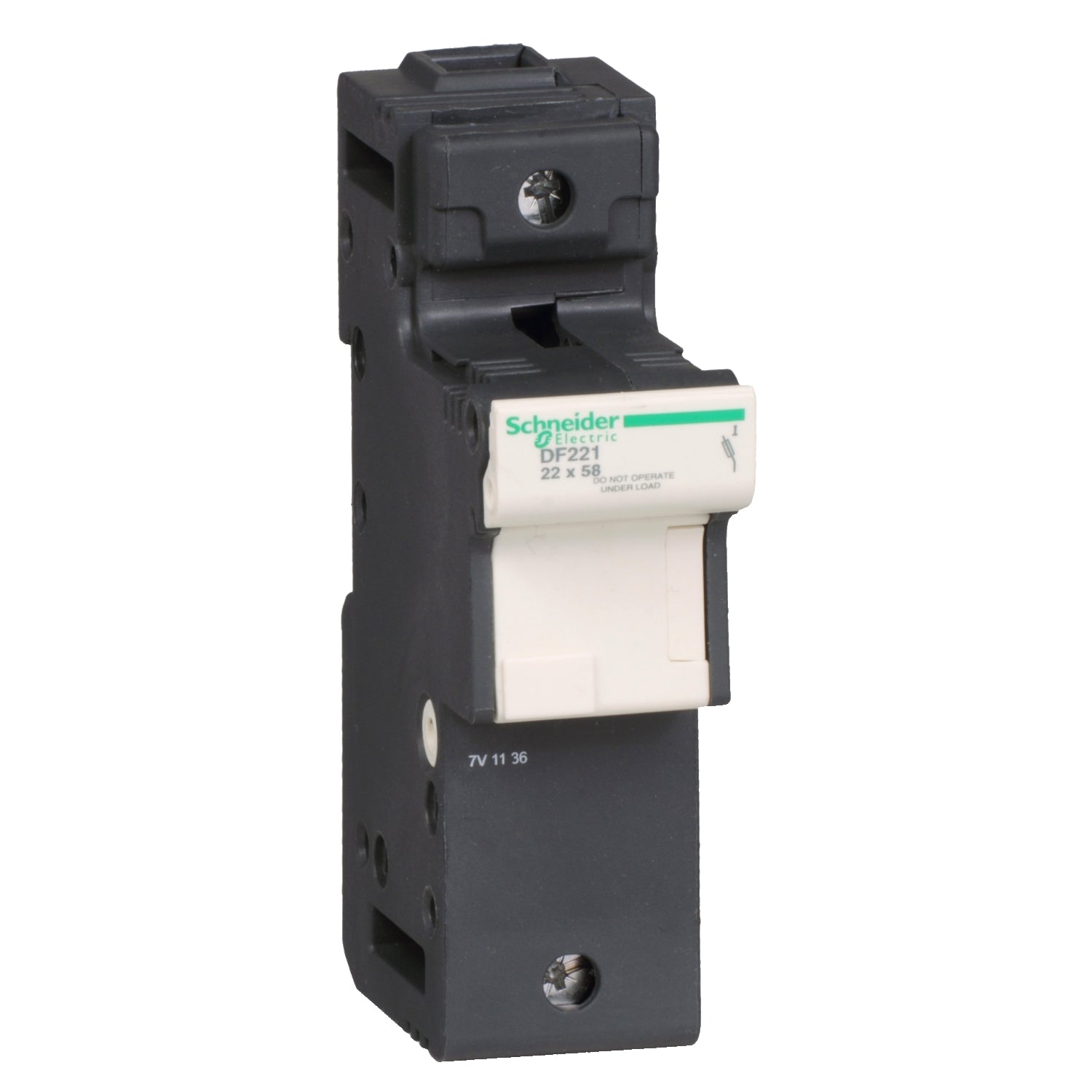

DF221 - Portafusibles Tesys DF 1P 125A 690VAC tamaño del fusible 22x58mm Schneider
DF221 - Portafusibles Tesys DF 1P 125A 690VAC tamaño del fusible 22x58mm Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de DF221
La referencia DF221 Schneider es un portafusibles modular TeSys DF de un polo diseñado para la protección de circuitos de control de hasta 125 A con una tensión nominal de 690 V en corriente alterna. La referencia DF221 está preparada para el uso de cartuchos de fusible de 22 x 58 mm hasta 125 A y ofrece una intensidad de cortocircuito de hasta 120 kA a 400 V. El portafusibles DF221 dispone de un formato compacto de 35 mm de ancho, permite montaje en carril DIN de 35 mm con conexión mediante bornes de tornillo, se suministra en lotes de seis unidades y cuenta con certificaciones IEC, UL, CSA y EAC cumpliendo Green Premium conforme a RoHS y REACh.
Especificaciones Principales de DF221
TeSys
TeSys DF
Portafusible
DF22
DF2FN percutor del cartucho de fusibles || DF3EA percutor del cartucho de fusibles
1P
22 x 58 mm
0…100 A, gG || 0…125 A, aM
Maneta
690 V CA || 690 V CC
125 A
690 V CA
8 kV
19 kA con enlaces tubulares acorde a IEC 60269-1
120 kA 400 V acorde a valores instantáneos y de demanda || 120 kA 500 V acorde a valores instantáneos y de demanda || 80 kA 690 V acorde a valores instantáneos y de demanda
Otras Especificaciones de DF221
Es decir = 10 mA || EN/IEC 60269-2 || UL 4248-1 || CSA C22.2 No 4248-1
IEC || Certificación UL || CSA || EAC
Carril DIN simétrico de 35 mm
Vertical (tolerancia: +/- 23°)
Bornas tornillo 1 cable(s) 2,5…35 mm²Rígido || Bornas tornillo 2 cable(s) 2,5…25 mm²Rígido || Bornas tornillo 1 cable(s) 2,5…35 mm²flexible with or without || Bornas tornillo 2 cable(s) 2,5…25 mm²flexible with or without
4 N.m
127,5 mm
35 mm
76,5 mm
0,218 kg
Juego de 6
-40…80 °C
-20…60 °C con reducción de la temperatura
IP20 conforming to IEC 60529
TH
960 °C acorde a IEC 60695-2-1
DF22
