Descripción de DF143NC

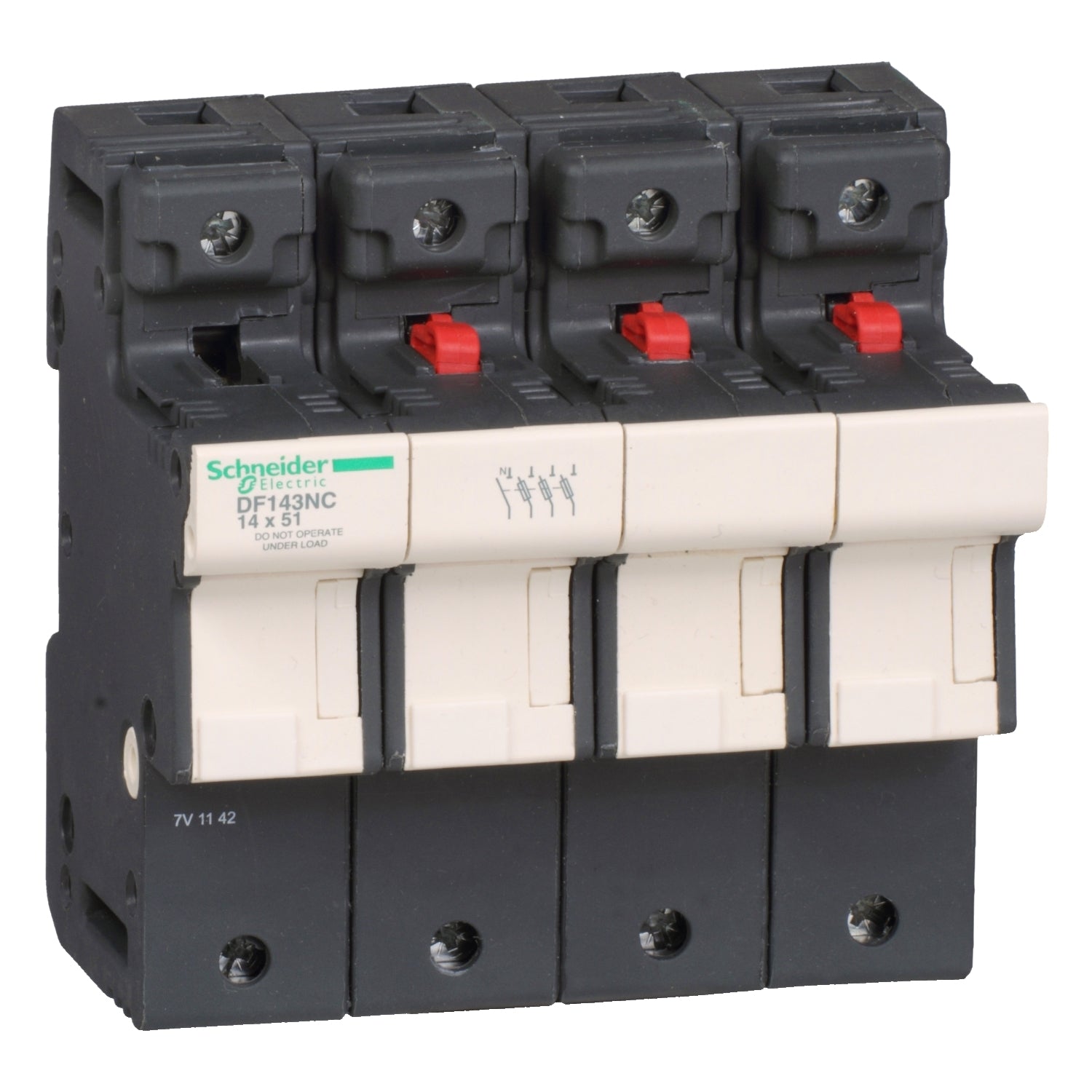

La referencia DF143NC Schneider es un portafusibles modular TeSys DF de cuatro polos en configuración 3P+N, diseñado para la protección de circuitos de control de hasta 50 A con una tensión nominal de 690 V en corriente alterna. La referencia DF143NC está preparada para el uso de cartuchos de fusible de 14 x 51 mm con percutor hasta 50 A y ofrece una intensidad de cortocircuito de hasta 120 kA a 400 V, incorporando un polo neutro equipado con un cartucho tubular bloqueado y requiriendo la instalación de un módulo de contactos auxiliares de corte anticipado DF14AM que se solicita por separado. El portafusibles DF143NC presenta un formato compacto de 105 mm de ancho, permite montaje en carril DIN de 35 mm con conexión mediante bornes de tornillo, se suministra en lotes de dos unidades y cuenta con certificaciones IEC, UL, CSA y EAC cumpliendo con Green Premium conforme a RoHS y REACh.
Especificaciones Principales de DF143NC
TeSys
TeSys DF
Portafusible
DF14
tubular link para barra de bloqueo
DF3EN Kit de clip de fusible || DF3FA Kit de clip de fusible || DF22 bloque de contactos auxiliares
3P + N
14 x 51 mm
0…50 A, aM || 0…50 A, gG
Maneta
690 V CA || 690 V CC
50 A
690 V CA
8 kV
15 kA con enlaces tubulares acorde a IEC 60269-1
120 kA 400 V acorde a valores instantáneos y de demanda || 120 kA 500 V acorde a valores instantáneos y de demanda || 80 kA 690 V acorde a valores instantáneos y de demanda
Otras Especificaciones de DF143NC
Es decir = 10 mA || EN/IEC 60269-2 || UL 4248-1 || CSA C22.2 No 4248-1
IEC || Certificación UL || CSA || EAC
Carril DIN simétrico de 35 mm
Vertical (tolerancia: +/- 23°)
Bornas tornillo 1 cable(s) 2,5…25 mm²Rígido || Bornas tornillo 2 cable(s) 2,5…10 mm²Rígido || Bornas tornillo 1 cable(s) 2,5…25 mm²flexible with or without || Bornas tornillo 2 cable(s) 2,5…10 mm²flexible with or without
3,5 N.m
110,8 mm
105 mm
76,5 mm
0,570 kg
Juego de 1
-40…80 °C
-20…60 °C con reducción de la temperatura
IP20 conforming to IEC 60529
TH
960 °C acorde a IEC 60695-2-1
DF14
