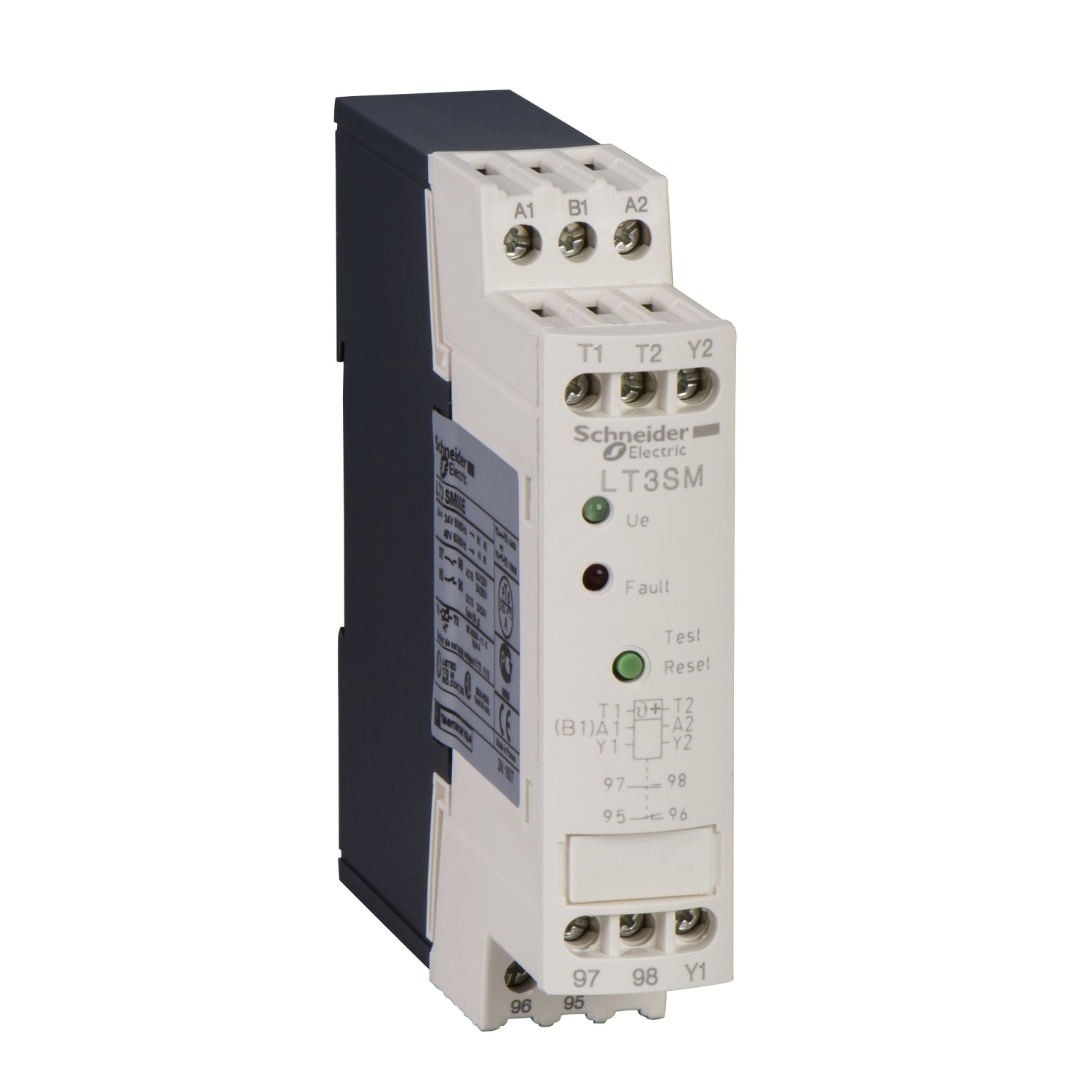

LT3SM00E - Dispositivo de comando sonda PTC TeSys 24/48VCA NA+NF rearme automático Schneider
LT3SM00E - Dispositivo de comando sonda PTC TeSys 24/48VCA NA+NF rearme automático Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LT3SM00E
La referencia LT3SM00E Schneider es una unidad de protección por termistor perteneciente a la gama LT3 con nombre abreviado de dispositivo LT3SE, diseñada para funciones de supervisión térmica mediante sonda PTC. La referencia LT3SM00E trabaja con una tensión de circuito de control de 24 a 48 V en corriente alterna a 50 o 60 Hz y dispone de sistema de rearme manual según los datos técnicos del dispositivo. La unidad de protección LT3SM00E está orientada a aplicaciones de protección térmica indirecta mediante termistores en sistemas de control y automatización.
Especificaciones Principales de LT3SM00E
LT3
LT3SE
Unidades de protección del termistor
24...48 V CA 50/60 Hz
Manual
Otras Especificaciones de LT3SM00E
0.85...1.1 Uc
1 NC + 1NA tensión única
5 A para reles control salida
Reles control salida, estado 1 500 V CA
250 V CA 50/60 Hz para reles control salida
Indicación de error || Indicación de tensión
Rearme manual || Prueba manual
Etiqueta marca A acorde a IEC 60034-11
2,5 VA
1500…1650 Ohm restablecer || 2700…3100 Ohm desconexión
0…6
< 2.5 V - tipo de cable: 1500 Ohm) para sonda || < 7,5 V - tipo de cable: 4000 Ohm) para sonda acorde a IEC 60034-11
20 Ohm
Conexión de sondas 1000 m >2,5 mm² || Conexión de sondas 500 m >1,5 mm²
2,5 kV
100 VA en 220 V - durabilidad eléctrica: 500000 ciclos
2 A en 24 V CC DC-13 || 3 A en 250 V CA AC-16 || 6 A en 120 V CA AC-16
Circuito de alimentación, estado 1 conector de tipo de jaula 1 cable(s) 0,75…2,5 mm²flexible Con extremo de cable || Circuito de alimentación, estado 1 conector de tipo de jaula 1 cable(s) 0,75…2,5 mm²sólido Con extremo de cable || Circuito de alimentación, estado 1 conector de tipo de jaula 1 cable(s) 1…2,5 mm²flexible Sin extremidad de cable || Circuito de alimentación, estado 1 conector de tipo de jaula 1 cable(s) 1…2,5 mm²sólido Sin extremidad de cable || Circuito de alimentación, estado 1 conector de tipo de jaula 2 cable(s) 0,75…2,5 mm²flexible Con extremo de cable || Circuito de alimentación, estado 1 conector de tipo de jaula 2 cable(s) 0,75…2,5 mm²sólido Con extremo de cable || Circuito de alimentación, estado 1 conector de tipo de jaula 2 cable(s) 1…2,5 mm²flexible Sin extremidad de cable || Circuito de alimentación, estado 1 conector de tipo de jaula 2 cable(s) 1…2,5 mm²sólido Sin extremidad de cable
0.8 N.m
100 mm
22,5 mm
100 mm
0,22 kg
IEC 60947-8 || IEC 60034-11 || VDE 0660
IP20 conforming to IEC 60529 || IP20 conforming to VDE 0106
-25…60 °C
-40…85 °C conforme a IEC 60068-2-2 || -40…85 °C conforme a IEC 60068-2-2
1500...3000 m con reducción de la potencia nominal por temperatura
1 gn 25...150 Hz acorde a IEC 60068-2-6 || 2.5 gn 2...25 Hz acorde a IEC 60068-2-6
5 gn 11 ms acorde a IEC 60068-2-27
Resistencia a las descargas electrostáticas nivel_3 conforming to IEC 61000-4-2 || Resistencia a transitorios rápidos nivel_3 conforming to IEC 61000-4-4 || Resistencia frente a sobrevoltaje 1,2/50-8/20 nivel_4 conforming to IEC 61000-4-5 || Susceptibilidad frente a campos electromagnéticos nivel_3 conforming to IEC 61000-4-3 || Inmunidad frente a microcortes y caídas de tensión conforming to IEC 61000-4-11
